油水两相混合流动仿真分析模型

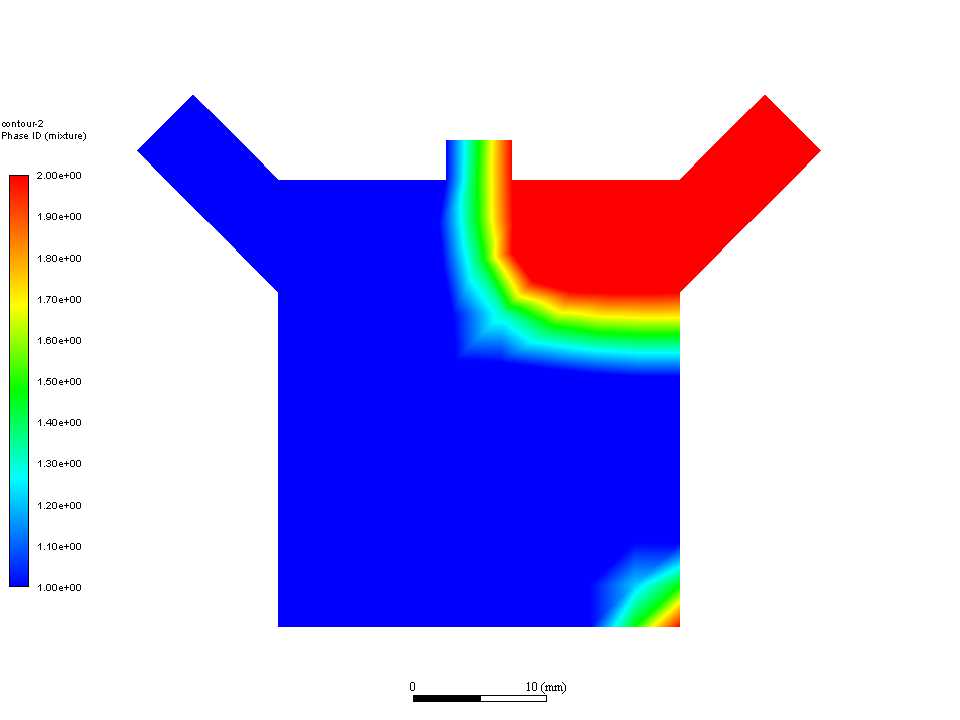

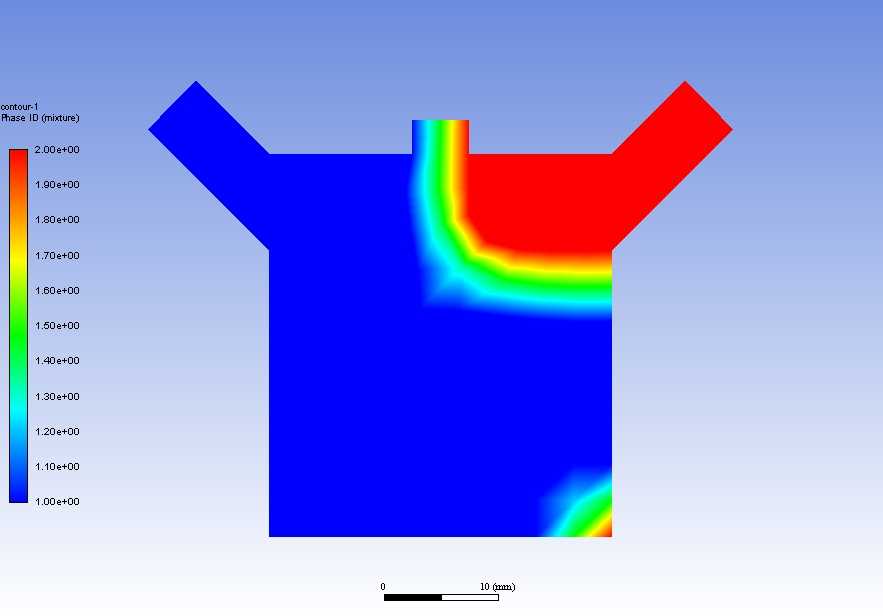

　　在石油开采、原油集输、含油污水处理等工业场景中，油水两相的混合流动特性是工艺设计、设备选型的核心参考依据，不同含水率、流速、管道倾角下的两相流型变化，直接影响输送效率、分离设备的处理负荷以及管路压损计算。这套仿真模型围绕二维平面内的油水混合流动过程搭建，核心是捕捉两相界面的动态演化、速度场分布以及计算收敛过程中的残差变化规律，为实际管路设计、混合装置结构优化提供数据支撑。

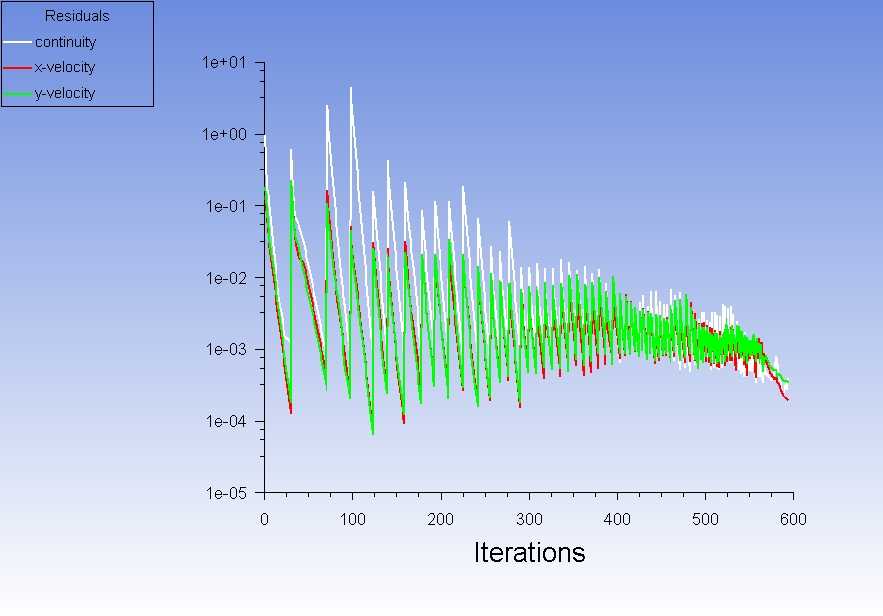

　　从设计逻辑来看，模型首先完成了计算域的合理简化，针对二维流动特征舍去了非核心的三维结构细节，在保证计算精度的前提下大幅降低网格数量，提升迭代计算效率。边界条件设置贴合实际工程工况，入口处根据油水两相的实际配比设置体积分数入口，分别定义油相和水相的物性参数，包括密度、粘度、表面张力系数，壁面采用无滑移边界条件，出口设置为自由出流，避免边界反射对内部流场的干扰。求解过程中耦合了连续性方程与x、y方向的动量方程，通过残差曲线实时监测各物理量的收敛状态，从残差变化趋势可以看出，迭代初期各物理量残差波动幅度较大，对应流场从初始非稳态向稳定状态过渡的阶段，随着迭代步数增加，残差逐步下降并稳定在小范围波动区间，说明流场计算达到收敛要求，此时输出的速度分布、相分布数据具备工程参考价值。

　　实际应用中，这类仿真模型可以替代部分成本高昂的物理试验，在设计阶段就能预判不同工况下的混合效果：比如在原油输送管道的混输工艺设计中，可通过模型计算不同流速下的油水混合均匀度，确定最优输送流速，避免出现段塞流等不稳定流态造成管路振动；在静态混合器的结构优化中，可通过调整模型内的扰流结构参数，对比不同结构下的两相分散效果，筛选出混合效率最高、压损最小的结构方案；在含油污水处理的旋流分离器入口设计中，可借助模型分析油水混合液的入口流态对分离效率的影响，优化入口角度与进料方式。

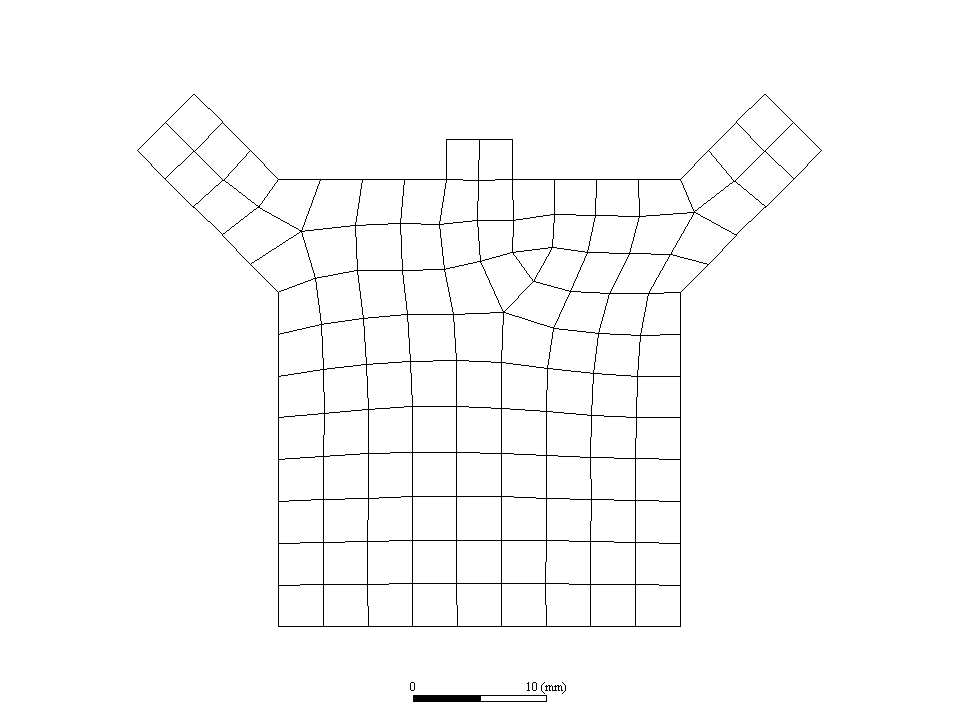

　　模型的尺寸边界完全参照常规工业管路的二维截面比例设置，计算域的长宽比适配实际管路的长径比特征，网格划分采用结构化与非结构化结合的方式，在近壁面、两相界面可能出现的区域进行网格加密，保证边界层计算精度，同时在远离核心流动区域适当粗化网格，平衡计算精度与效率。模型输出的速度场数据可清晰呈现x、y方向的分速度分布，识别流场中的涡流、滞流区域，这些区域往往是流动阻力集中、易出现组分沉积的位置，在实际结构设计中需要针对性做导流优化，减少局部阻力损失，避免长期运行出现的淤积、堵塞问题。

　　不同于三维实体结构模型，这类二维流动仿真模型更聚焦于流动过程的机理分析，不需要还原完整的设备外部结构，所有建模工作都围绕流场计算的准确性展开，建模过程中需要特别注意多相流模型的选择、相间作用力的定义，这些参数设置直接决定仿真结果与实际工况的吻合度。对于从事流体设备设计、工艺管路设计的工程师而言，这类模型可作为方案验证的快速工具，在方案迭代阶段快速对比不同参数下的流动效果，减少物理样机的试制次数，缩短研发周期，同时积累不同工况下的流动特性数据，为后续同类项目的设计提供经验参考。在残差监测环节，除了关注连续性方程与速度分量的残差变化，还需要结合出入口的质量流量差、监测点的物理量波动情况综合判断收敛性，避免出现假收敛导致计算结果失真，这也是流体仿真建模过程中需要重点把控的细节。
