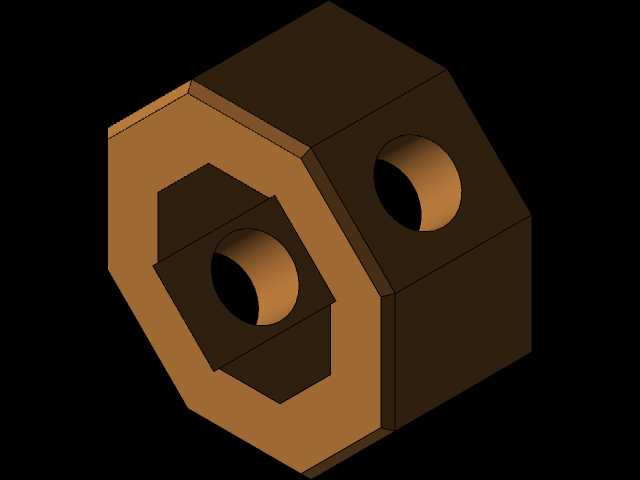

六角结构双通孔万向传动连接构件

　　在中小扭矩的传动链路布局里，这类带六角外形的万向铰接构件，常被用在安装空间受限、两轴存在小角度偏斜的传动场景中，比如小型自动化设备的动力传递工位、检测仪器的微调传动链路、轻工机械的进给传动单元，都能看到这类结构的应用。它的核心作用是补偿两连接轴之间的角度偏差，避免刚性连接在轴系不对中时产生的附加弯矩，减少轴端、轴承位置的异常磨损，延长整套传动组件的服役周期。

　　从结构设计逻辑来看，主体采用六角外形并非随意选择，六角结构的对边平面可以直接适配标准开口扳手，在安装锁紧、后期维护拆卸时不需要额外设计夹持位，能直接借助通用工装完成操作，大幅降低现场装配的工装成本。主体上开设的两个正交通孔，是铰接传动的核心配合位，两个孔的轴线垂直相交于构件的几何中心，保证传动过程中铰接点的回转中心始终保持固定，不会在角度偏转时出现传动死点或者传动比波动。两个通孔的孔径公差需要按照铰接销轴的配合要求设定，通常选用间隙配合的公差带，既保证销轴穿装顺畅，又不会因为配合间隙过大导致传动回程误差超标，在精密检测类设备的传动链路里，孔的圆柱度、孔轴线的垂直度公差都需要严格控制，避免角度补偿过程中出现卡滞。

　　设计这类构件时，首先要明确传动链路的额定扭矩、最大允许偏角、工作转速这几个核心参数，以此来确定主体的外形尺寸、通孔直径、孔边到六角棱边的壁厚。六角的对边尺寸需要满足两个条件：一是要大于通孔直径加上两倍的最小安全壁厚，保证孔位周边的结构强度足够承受传动过程中的挤压应力，不会在长期交变载荷下出现孔边开裂；二是六角的外接圆尺寸不能超过安装空间的边界，避免构件在最大偏角回转时和周边的机架、其他零部件发生运动干涉。两个正交通孔的相交位置，需要做内缘的倒角处理，避免销轴装配时被锐边刮伤表面镀层，同时也能减少铰接转动时的接触应力集中。

　　从安装边界来看，这类构件的轴向安装尺寸由两个通孔的端面间距决定，装配时需要保证两端连接的销轴分别穿入对应孔位后，销轴的轴向固定件（比如卡簧、锁紧螺钉）不会超出六角构件的最大回转轮廓，防止转动过程中固定件剐蹭周边结构。在实际应用场景里，如果是用于有防尘要求的设备内部，还可以在六角构件的外侧加装柔性防尘罩，避免粉尘、切削液进入铰接孔位，加剧销轴和孔壁的磨损。这类结构相比传统的十字轴式万向节，结构更紧凑，零件数量更少，不需要额外的十字轴、轴承套等组件，适合小扭矩、低转速、安装空间局促的传动场景，在小型传感器调节机构、桌面级自动化设备的微调传动单元里应用十分广泛。设计建模过程中，需要重点校验两个孔位相交处的结构强度，通过应力分析确认相交位置的最大应力值不超过材料的许用应力，尤其是在承受冲击载荷的应用场景下，孔边的壁厚需要适当加厚，避免瞬时冲击导致构件断裂。同时六角的棱边需要做小尺寸的倒钝处理，避免装配过程中锐边划伤操作人员，也能减少热处理过程中的应力集中问题。
