嵌入式传感终端防护外壳结构设计

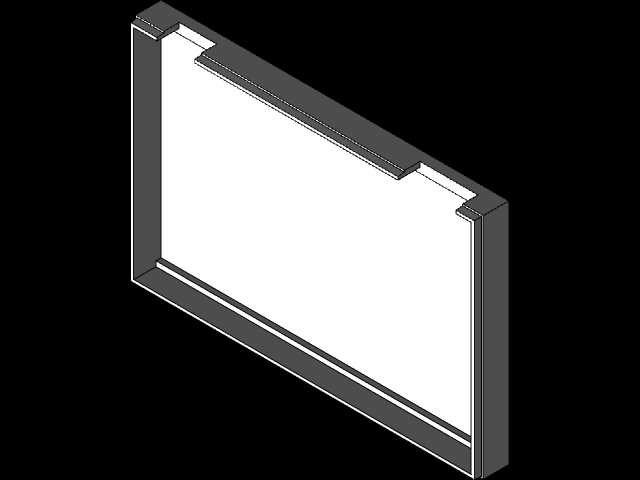

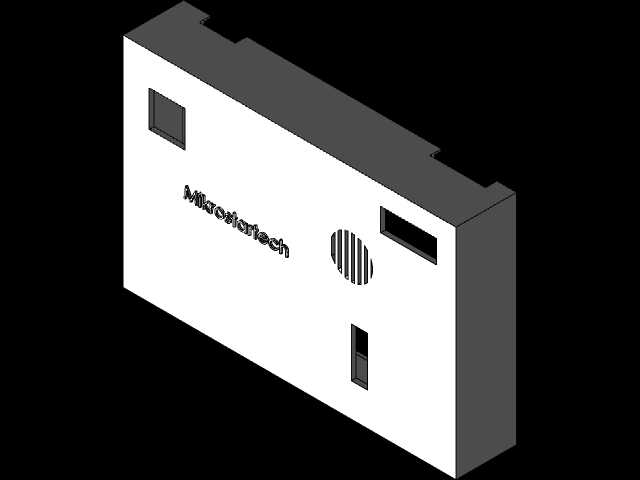

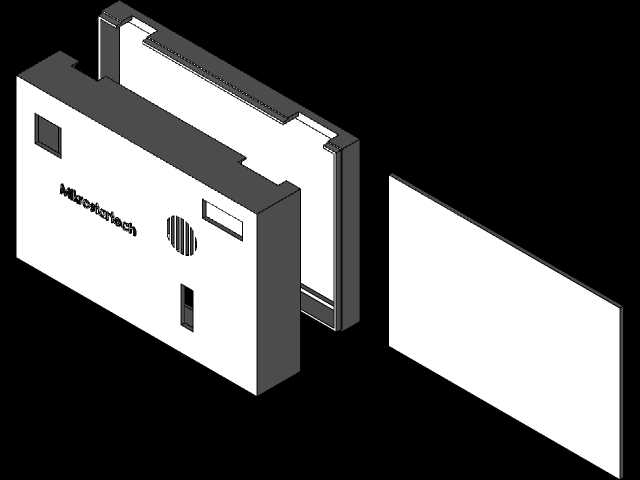

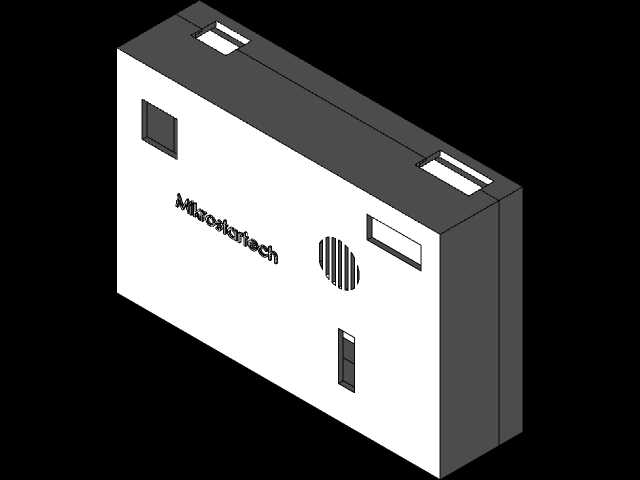

　　这款传感终端防护外壳，主要面向工业现场嵌入式传感检测单元的封装需求，适配产线工位状态采集、小型环境参数监测、设备端侧信号采集等多类应用场景，能够为内部的传感核心板、信号调理模块、接线端子提供可靠的物理防护，隔绝现场粉尘、切削液飞溅、轻微外力磕碰对内部电子元件的损伤。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，扣合边预留了均匀的卡扣安装位，不需要额外打胶或者过多螺丝固定，装配时对准定位槽按压即可完成扣合，既能够满足小批量组装的效率要求，也方便后期运维时拆开检修内部元件，不会因为反复拆装造成壳体连接结构的不可逆损坏。壳体表面预留的方形开孔，分别对应状态指示灯、感光传感窗口的安装位置，开孔边缘做了0.3mm的倒角处理，

　　既能够避免注塑成型时的飞边问题，也能在安装透明视窗时提供均匀的粘接面，保证视窗安装后不会出现缝隙漏尘的问题。侧面的格栅状开孔区域，是为内置的温湿度、气体类传感元件预留的通气通道，格栅的筋条宽度设计为1.2mm，相邻筋条间隙1.5mm，既能够保证内外空气流通，让传感元件准确采集外部环境参数，也能阻挡直径2mm以上的异物进入壳体内部，避免杂物触碰内部电路板造成短路故障。壳体侧壁预留的长条形标识区域，采用微凹的平面设计，方便后续丝印设备型号、参数标识、接线提示等内容，不会因为日常擦拭、剐蹭造成标识磨损脱落。从安装边界来看，壳体整体为方正的薄盒结构，四个边角做了R2的圆角过渡，既能够避免安装时锐角划伤操作人员，

　　也能减少壳体边角受外力撞击时的应力集中，降低摔落、磕碰时的开裂概率。壳体内部的安装柱高度统一为4mm，柱端预留M2的自攻螺丝孔位，能够直接固定厚度1.6mm的标准PCB板，安装柱与壳体内壁之间设置了加强筋连接，避免螺丝锁附时安装柱断裂。壳体的壁厚设计均匀为1.8mm，符合常规注塑成型的工艺要求，不会出现壁厚不均导致的缩水、翘曲问题，适配ABS、PC+ABS等常用工程塑料的注塑加工，量产时成型良品率更高。在实际安装适配性上，壳体背部预留了两个壁挂安装孔位，既可以通过螺丝直接固定在设备机架、墙面安装板上，也可以搭配背胶卡扣实现导轨式安装，适配不同现场的安装条件。壳体的侧边预留了一个微型的走线缺口，对应内部电路板的外接供电、

　　通讯线缆引出位置，缺口处做了圆弧过渡，避免线缆长期摩擦造成绝缘层破损，同时可以搭配配套的橡胶护线套，进一步提升走线位置的防护等级。不同于通用的电子外壳，这款结构在设计时充分考虑了传感类设备的特殊需求，没有多余的冗余结构，整体空间利用率高，内部腔体刚好容纳常规尺寸的传感核心板与配套接线，不会造成空间浪费，整体外形紧凑，不会在安装时占用过多的设备表面空间，适合在空间局促的设备内部、密集安装的传感工位上使用。壳体表面的哑光纹理设计，能够减少现场光照下的反光干扰，避免对光电类传感设备的信号采集造成干扰，同时纹理表面不容易残留指纹、污渍，日常维护时只需要简单擦拭即可保持外观整洁。在结构强度验证层面，壳体的扣合结构经过反复拆装测试，卡扣的变形量控制在材料弹性形变范围内，正常拆装50次以上不会出现卡扣断裂、扣合松动的问题，壳体侧壁能够承受10N的侧向挤压力不会出现明显形变，能够满足工业现场常规的使用强度要求。
