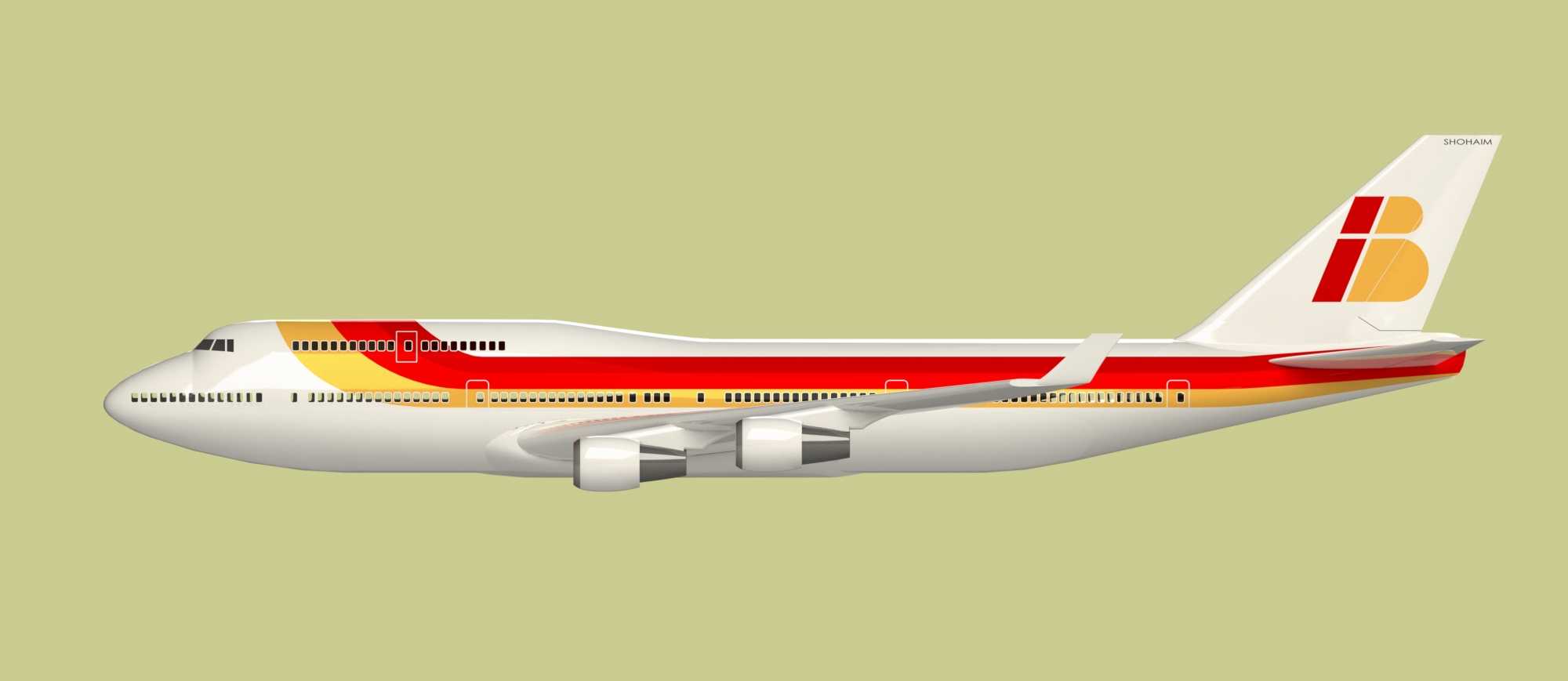

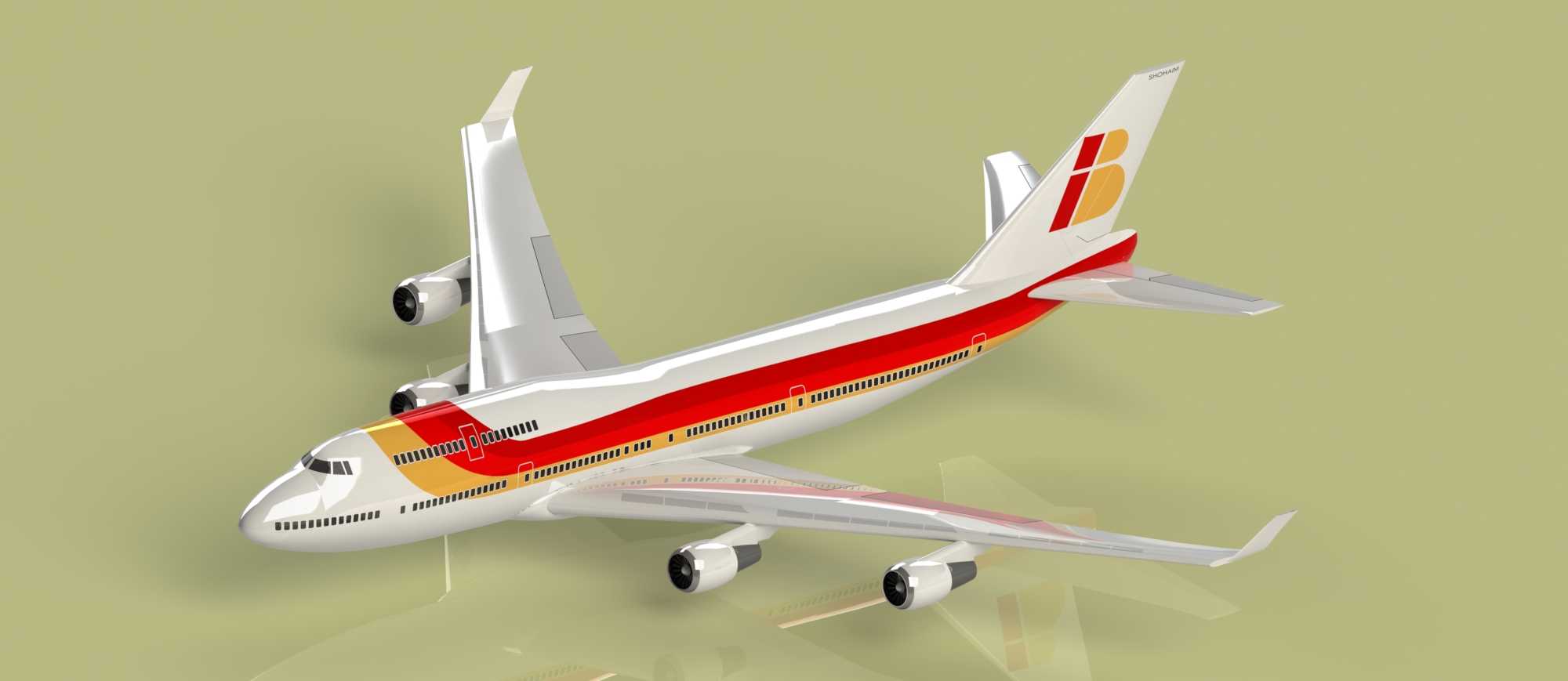

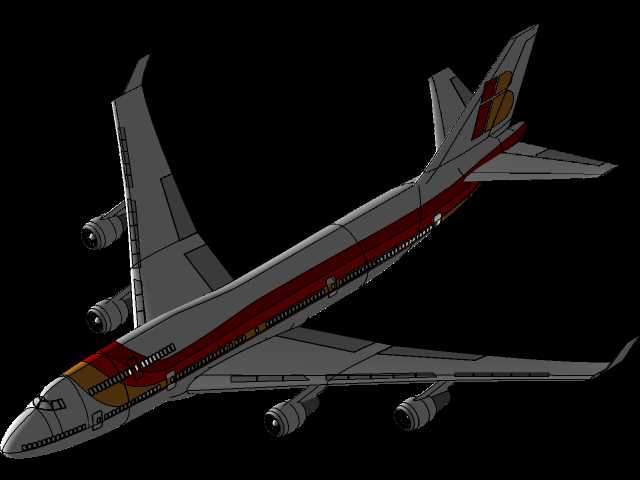

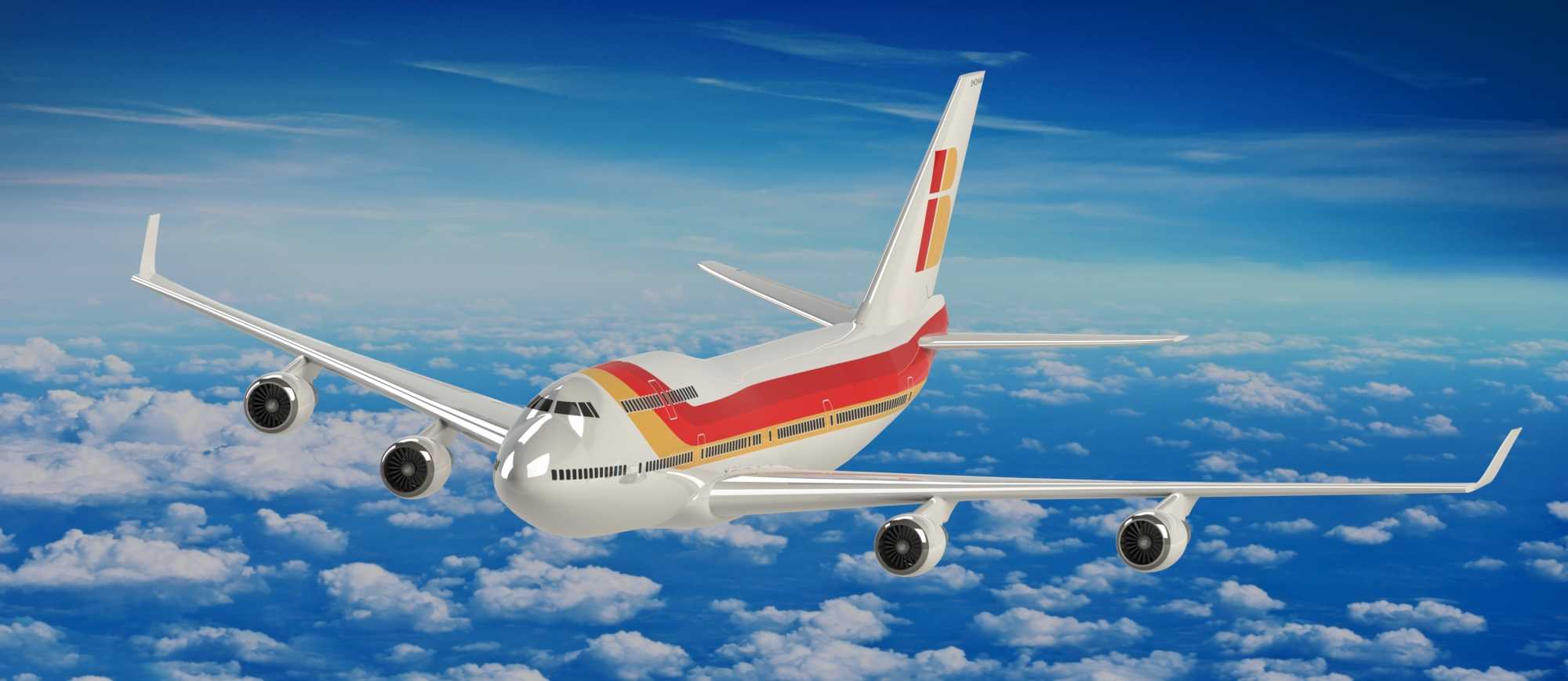

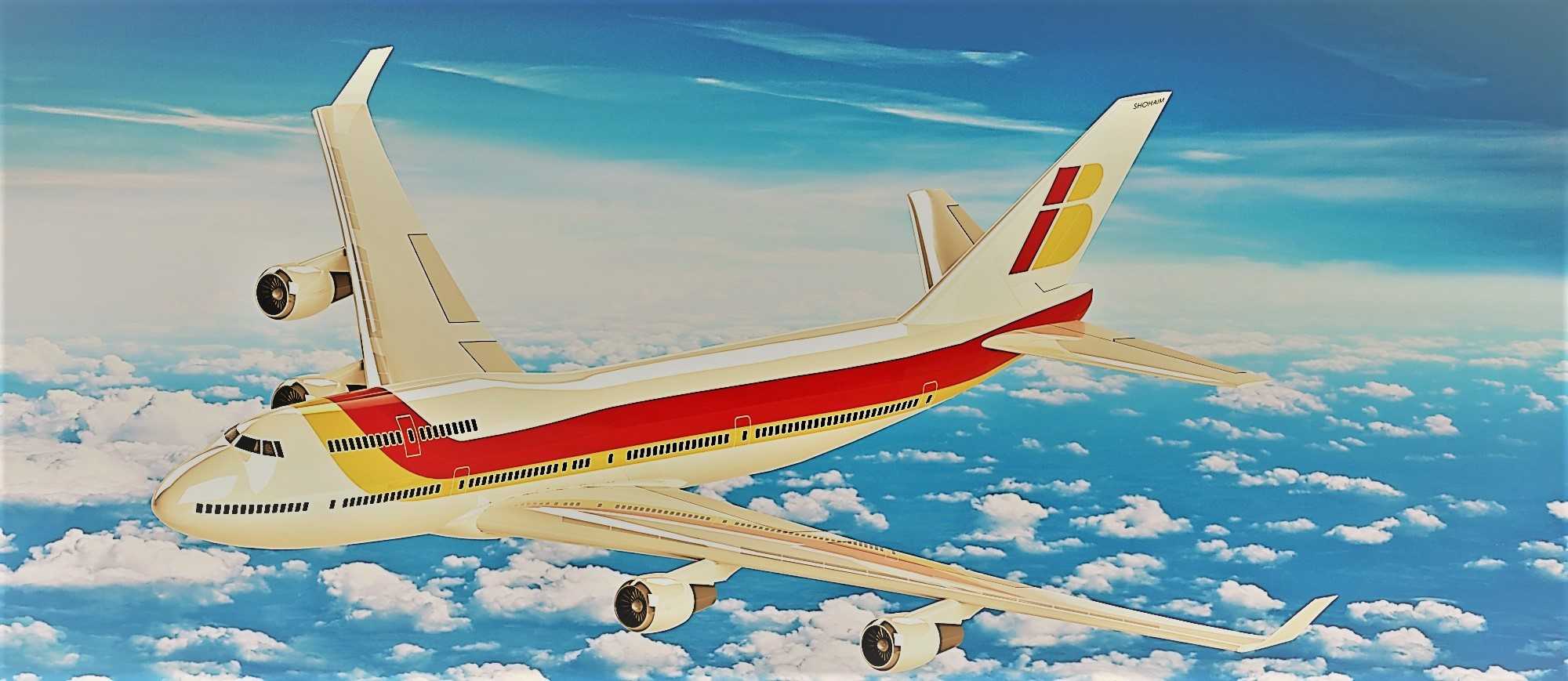

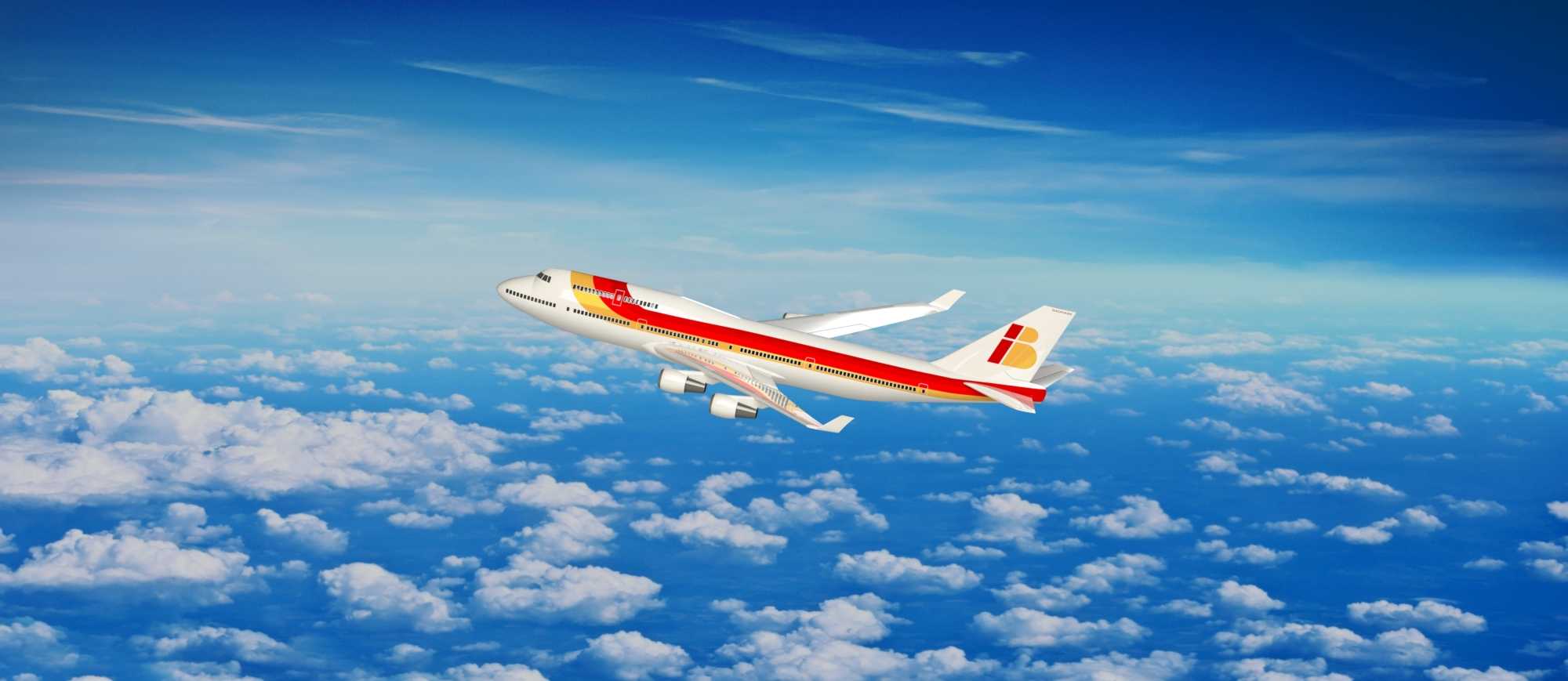

波音747宽体民用客机整机结构三维建模

　　作为长期从事航空装备结构建模的工程师，在开展宽体客机整机建模工作时，首先要锚定其核心应用场景——这类四发宽体民用航空器主要承担洲际长航线客货运输任务，部分改装型号也会承担元首专机、特种机载设备搭载平台、航天飞机运载母机等特殊用途，建模过程中所有结构细节都要匹配实际运营中的功能需求，不能仅做外观曲面的堆砌。从实际用途反推设计逻辑，波音747最具辨识度的驼峰式上层客舱设计，最初是为了兼顾货机型号的机头货舱门开合需求，在建模时需要重点处理上层客舱与主货舱/主客舱的曲面过渡区域，这里的曲面曲率连续度直接影响整机气动外形的合理性，建模时需要沿着机身纵向布置27组控制截面，从机头雷达罩位置开始，逐段匹配机身框位的实际轮廓，

　　避免出现曲面褶皱或者曲率突变的问题。四台大涵道比涡轮风扇发动机的挂载结构是建模的核心细节之一，每侧机翼下方的两个发动机挂架需要严格匹配机翼承力翼盒的安装边界，挂架与机翼的连接接头位置、发动机短舱与挂架的缓冲间隙都要符合实际安装尺寸，不能出现结构干涉的问题；发动机短舱的进气道唇口、反推装置格栅、尾喷口收敛段的细节都要还原到位，这些结构不仅是外观特征，也直接关系到整机气动阻力计算的参考价值。机翼部分的建模需要兼顾翼面的气动外形与内部结构的安装边界，机翼的后掠角、上反角、翼根处的翼型厚度变化都要严格匹配实际参数，前缘缝翼、后缘襟翼、副翼、翼尖小翼的可动结构边界要单独拆分，方便后续开展机构运动仿真；机翼内部的燃油舱预留空间、

　　起落架收纳舱的轮廓也要在建模时同步考虑，主起落架舱位于机翼根部与机身连接的翼身融合区域，前起落架舱位于机头驾驶舱下方，两个起落架舱的内部轮廓要预留足够的收放间隙，匹配起落架支柱、轮胎、收放作动筒的运动行程，避免出现收放过程中的结构碰撞。机身部分的建模要沿着纵向框位逐段搭建，客舱舷窗的排布间距、货舱门的位置与尺寸、机身蒙皮的对接缝位置都要符合实际制造的分块逻辑，尾部垂直尾翼与水平尾翼的安装角度、舵面的可动边界也要准确还原，垂尾上的方向舵、平尾上的升降舵都要单独设置转动轴位置，匹配实际的操纵行程范围。从安装边界的角度考量，整机建模时需要统一全局坐标系，将机头参考点设置在坐标原点位置，机身纵轴沿X轴延伸，机翼展向沿Y轴布置，

　　垂尾高度方向沿Z轴对齐，所有部件的装配基准都要对应实际飞机的制造基准，比如机翼与机身的对接面要匹配翼身对接框的安装平面，发动机挂架的安装点要对应机翼承力梁的接头位置，尾翼与机身的对接面要匹配后机身的加强框位置。在处理曲面细节时，机头的驾驶舱风挡框架轮廓要准确还原，风挡玻璃的倾斜角度、框架与蒙皮的过渡圆角要符合实际气动设计要求，不能出现棱角突兀的问题；机身尾部的APU辅助动力装置进气口、排气口的轮廓也要准确搭建，这些细节位置的曲面处理往往最考验建模的精细度，稍有偏差就会导致整机外形失真。对于结构设计从业者而言，这类整机模型的价值不仅在于外观展示，更在于可以作为气动仿真、结构强度校核、装配工艺模拟的基础载体，建模过程中每一处曲面的曲率、每一个部件的安装间隙、每一段结构的轮廓尺寸，都要贴合工程实际需求，不能为了视觉效果随意调整结构比例，比如机身直径与翼展的比例、发动机短舱的直径与长度比例、起落架支柱的长度与轮胎尺寸的匹配关系，都要严格遵循实际机型的参数，确保模型可以支撑后续的工程计算与方案验证工作。
