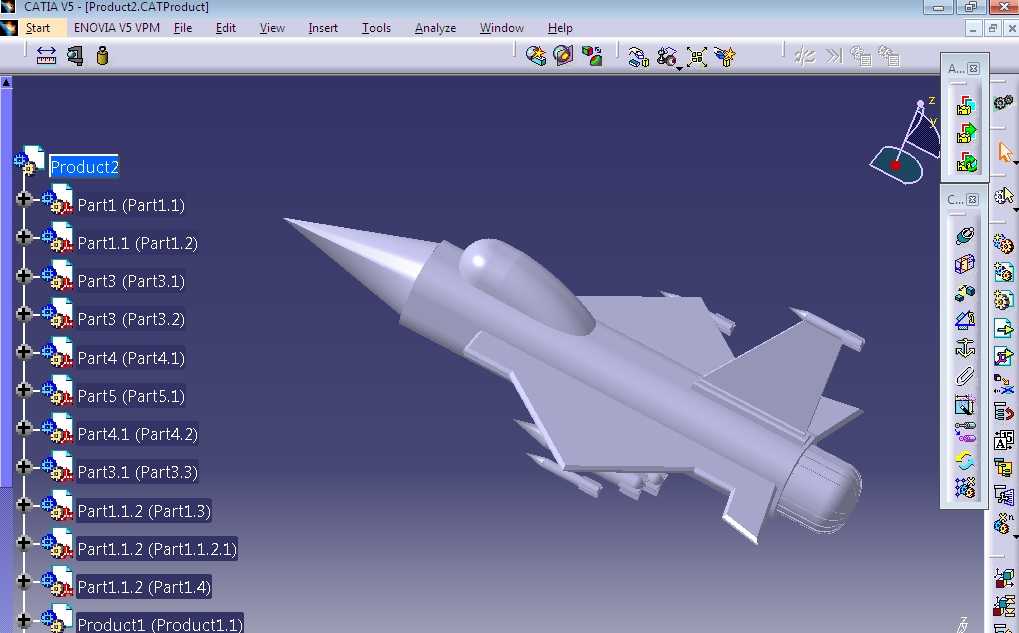

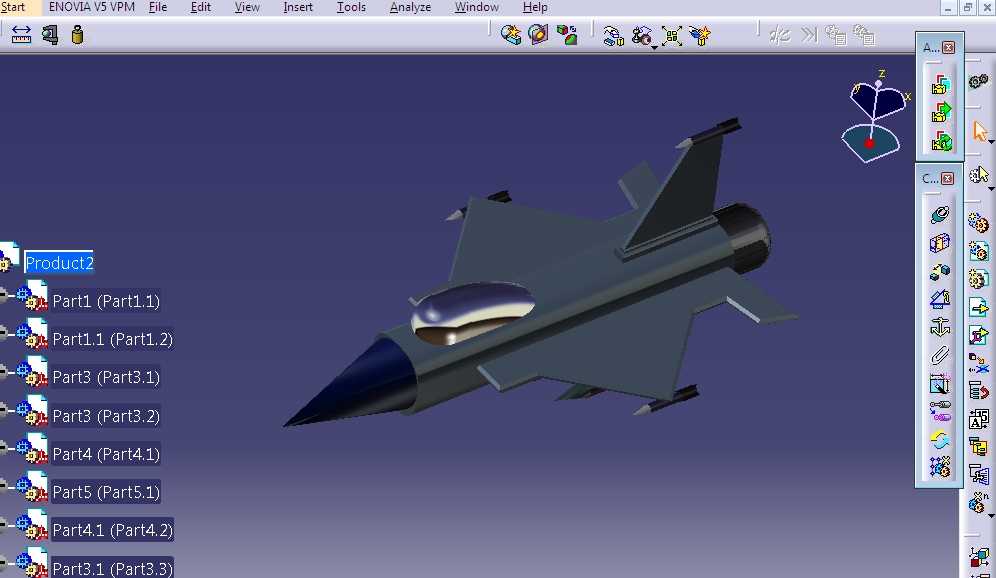

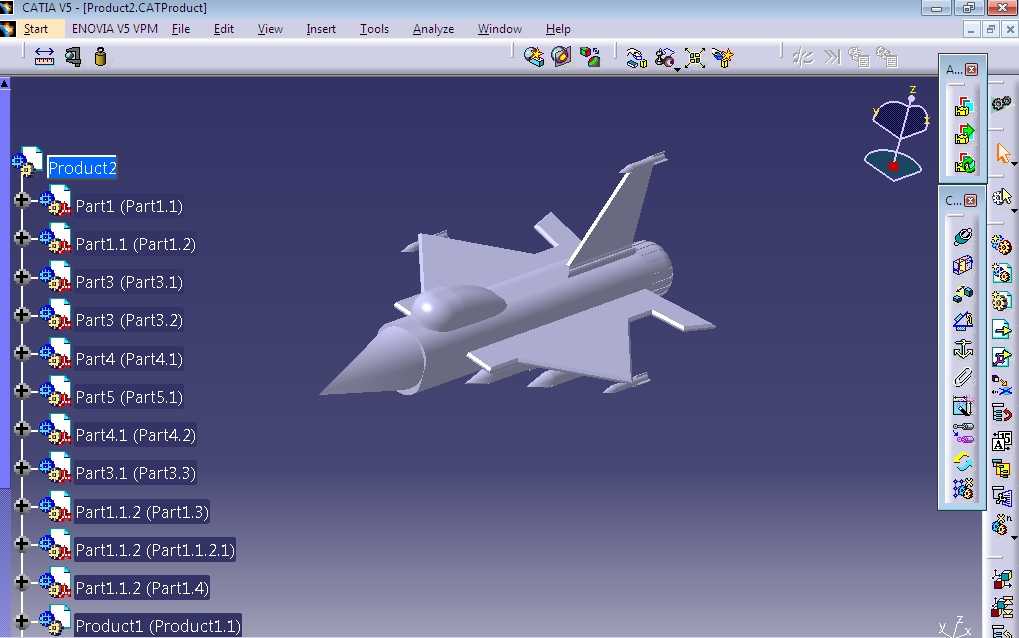

单引擎隐身布局喷气式战斗机三维结构

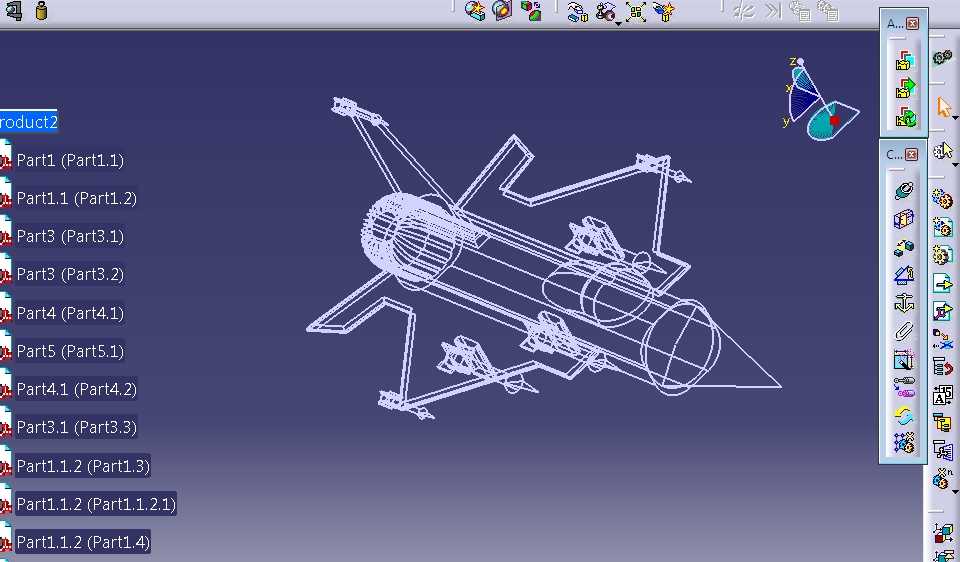

　　该模型还原了单引擎喷气式战斗机的整体结构布局，建模过程中优先匹配了低空突防场景下的气动需求，机身棱边采用平行对齐设计，可将雷达入射波集中到几个非关键反射方向，降低正面雷达散射截面积。从结构边界来看，机身主体长度与翼展比例控制在1.4:1区间，主翼采用后掠切尖设计，翼根处与机身融合过渡，既减少了飞行过程中的压差阻力，也为翼内油箱预留了充足的安装空间，同时避免了翼身衔接处的应力集中问题。

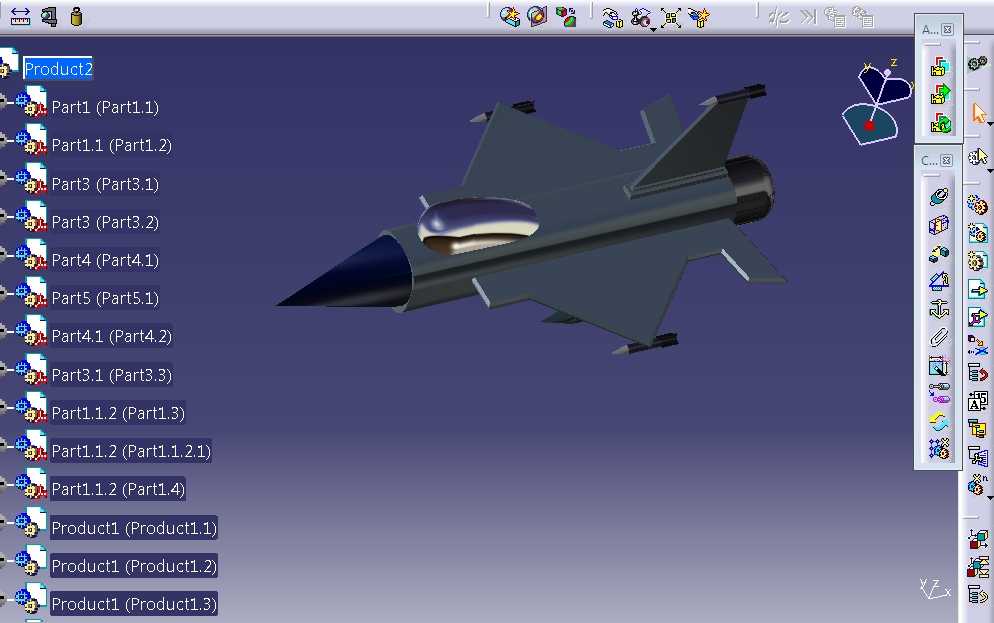

　　座舱部分采用整体式水泡形舱盖设计，舱盖边缘与机身蒙皮齐平过渡，没有突出的结构台阶，可降低飞行时的空气摩擦阻力，同时为飞行员提供接近360度的下视视野，适配近距格斗场景下的态势感知需求。座舱后方设置有低矮的脊背结构，内部可布置航电设备舱与燃油管路，同时不会遮挡飞行员的后向视野。

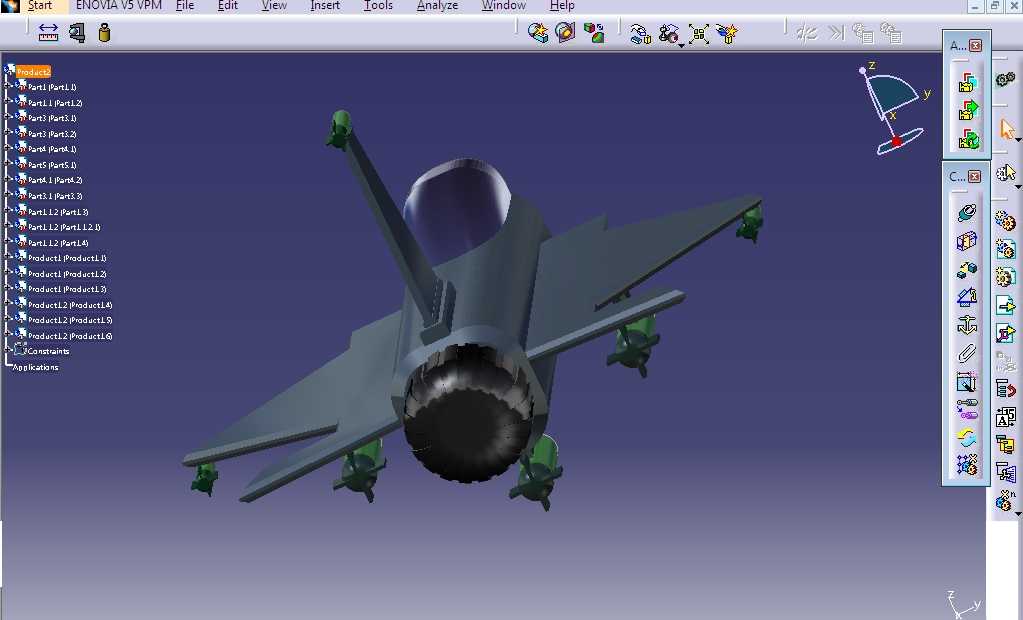

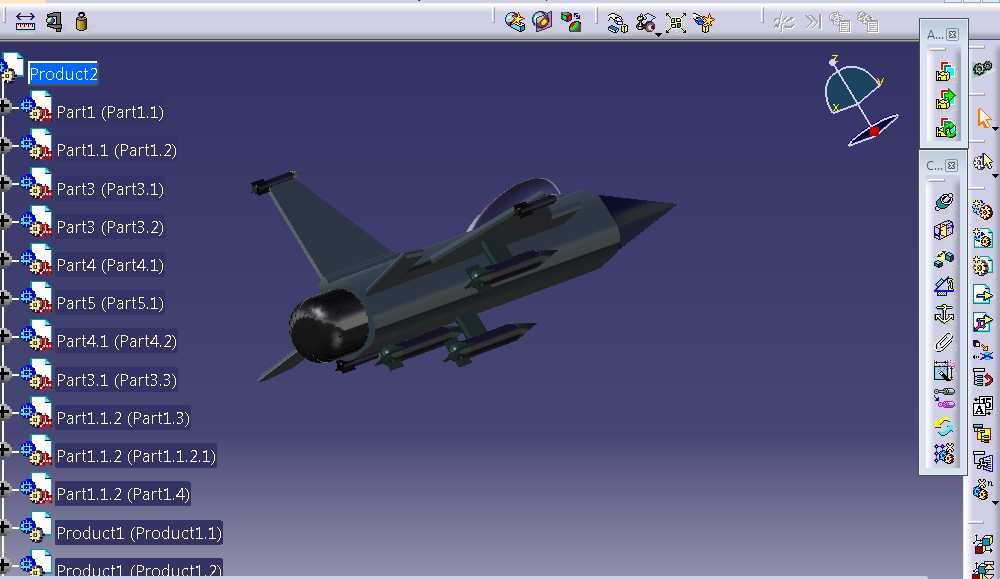

　　动力系统布置在机身尾部中轴线位置，尾喷口采用锯齿形边缘设计，可对发动机涡轮叶片进行遮挡，降低后向的雷达反射信号，同时锯齿结构可引导喷流与外界冷空气快速混合，降低红外辐射特征。尾喷口周围的机身结构预留了冷却气流通道，可引入冲压空气对喷管周边的蒙皮进行降温，避免长时间加力飞行时蒙皮温度过高导致结构强度下降。

　　机身两侧设置有内置弹舱的预留结构，弹舱门边缘采用锯齿密封设计，舱门关闭时与机身表面完全齐平，不会产生额外的气动阻力与雷达反射信号。主起落架舱布置在机翼根部下方，起落架收放路径经过反复校核，收放过程中不会与周边的管路、结构件产生干涉，起落架舱门同样采用贴合机身曲面的设计，关闭后可保持机身气动外形的连续性。

　　垂尾采用外倾双垂尾布局，外倾角度设置为27度，可将侧面入射的雷达波反射到非威胁方向，同时垂尾的位置避开了尾喷口的高温喷流区域，避免垂尾结构长期受高温气流冲刷导致材料性能衰减。垂尾根部设置有方向舵操纵机构的安装空间，操纵拉杆的走向沿垂尾翼梁布置，可减少操纵过程中的结构变形量，提升舵面控制精度。

　　建模过程中对全机的维护口盖位置进行了合理规划，航电设备舱、发动机附件舱、液压系统舱的口盖均设置在地勤人员可达性较好的位置，口盖边缘采用快卸锁结构，无需复杂工具即可快速打开进行维护作业，可大幅缩短地面整备时间，提升战机的出动效率。机身表面的传感器窗口均采用与蒙皮齐平的安装方式，窗口边缘做了导电密封处理，避免电磁波通过窗口缝隙进入机身内部形成腔体反射。

　　从气动特性校核来看，整机的升阻比在亚音速飞行阶段可达到10以上，满足长距离巡航的燃油经济性需求，跨音速阶段的焦点移动量控制在5%平均气动弦长以内，可降低跨音速飞行时的配平阻力，提升飞行稳定性。机翼前缘设置有机动襟翼的预留安装位置，襟翼偏转角度范围可根据飞行速度自动调整，低速起降阶段襟翼下偏可提升机翼升力系数，缩短起降滑跑距离，大迎角机动时襟翼与副翼联动可延缓机翼失速，提升战机的机动边界。

　　全机的重量分配经过初步配平，重心位置落在平均气动弦长的30%到35%区间内，兼顾了亚音速飞行的稳定性与超音速飞行的操纵性，机身内部的燃油箱布置在重心附近，燃油消耗过程中重心移动量不超过2%平均气动弦长，无需频繁调整平尾配平角度，可减少飞行过程中的配平阻力。
