尾座垂直起降固定翼飞行器结构设计

　　这款尾座垂直起降构型的飞行器，核心是解决固定翼飞行器对长距离起降跑道的依赖问题，在民用测绘、边境巡检、应急通信中继这类场景下，不需要专门平整起降场地，仅需一块和机身投影面积相当的硬质平面就能完成起降作业，相比多旋翼飞行器，它在完成垂直起飞转平飞后，能依靠固定翼的升力特性实现更长的航时与更快的巡航速度，作业覆盖半径比同量级多旋翼高出三倍以上。

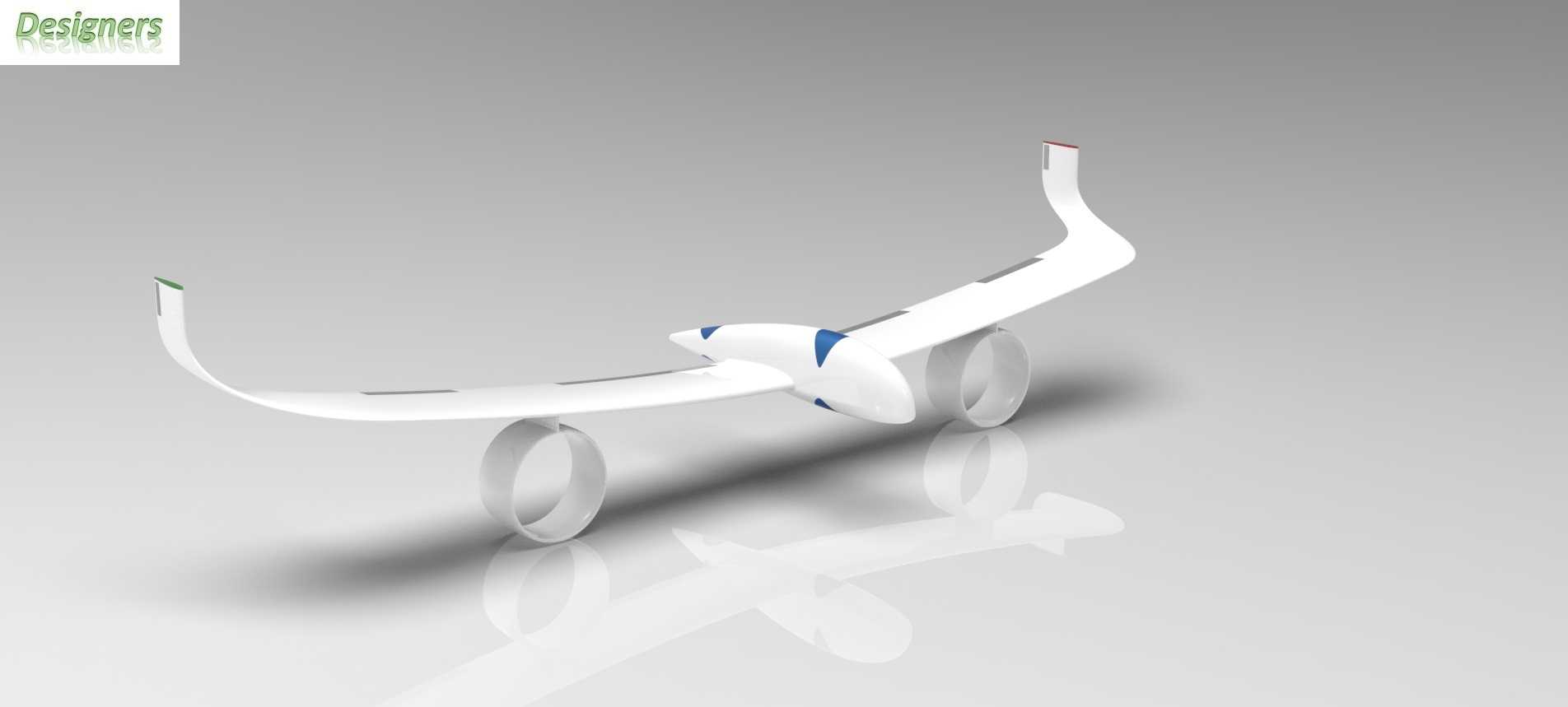

　　从气动设计逻辑来看，主翼采用平直翼构型，核心考量是低速状态下的升力系数足够高，在垂直起降阶段的姿态调整过程中，不会因为翼面升力突变导致姿态失稳，平直翼的气流分离特性更平缓，给飞控系统的姿态修正留出足够的响应余量。主翼后缘设置的锥度修型，是为了削弱翼尖涡流的强度，降低诱导阻力，巡航阶段能减少不必要的动力损耗；同时主翼的两个翼尖位置设置了防滑支撑端，配合机身尾部的支撑结构，共同构成三点式着陆支撑体系，垂直降落时三个支撑点同时触地，不需要额外加装起落架结构，能有效降低整机结构重量，这部分的支撑端面做了耐磨层预留设计，实际加工时可以粘贴聚四氟乙烯耐磨片，减少多次起降带来的结构磨损。

　　操纵面采用升降副翼一体化设计，也就是Elevon构型，将方向控制与升降控制的功能整合到同一组舵面上，这样的设计一方面减少了舵机的安装数量，降低整机重量与电控系统复杂度，另一方面舵面位置远离机身尾部的螺旋桨尾流区域，舵效不会受螺旋桨滑流的干扰，在垂直起降阶段的低速气流环境下，舵面的操纵精度更稳定，完全符合AIAA相关的区域制造规范要求，舵面的偏转角度预留了正负25度的行程余量，足够覆盖垂直起降阶段的姿态调整与巡航阶段的飞行操纵需求。

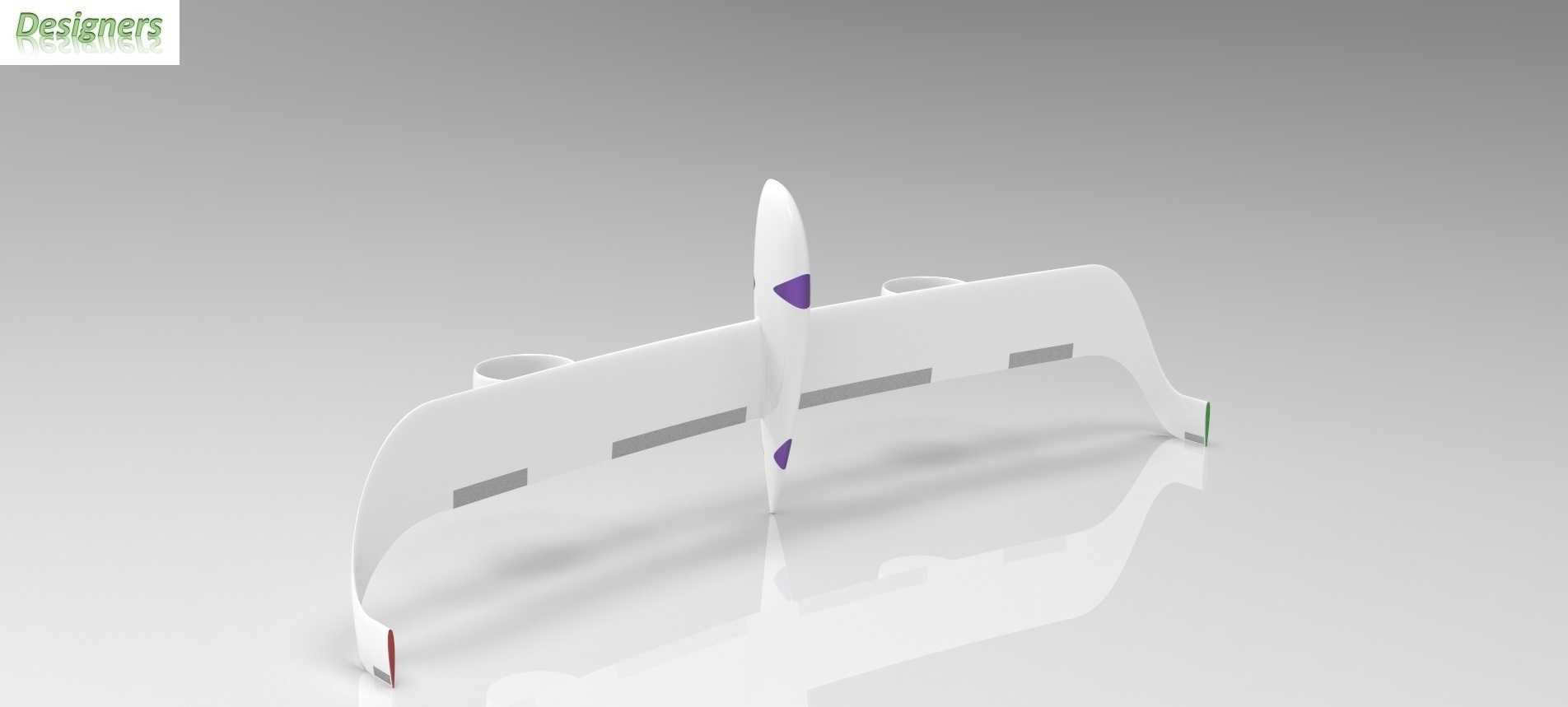

　　机身采用细长旋成体构型，垂直布置在主翼的中心位置，重心严格落在主翼的气动中心轴线上，垂直起降阶段整机的重力轴线与升力轴线完全重合，不会出现偏航力矩，降低飞控的配平难度。机身头部与尾部都设置了紫色的标识块，实际应用中可以替换为航行灯安装位，满足低空飞行的目视识别要求。主翼上的两个环形安装座，是动力系统的安装位置，垂直起降阶段动力轴线垂直于地面，提供向上的升力，转平飞后动力轴线与巡航方向平行，提供前飞的推力，安装座的内径尺寸按照常用的40mm外径外转子无刷电机设计，安装孔位预留了标准的19mm孔距，适配市面上绝大多数同量级的动力套装，不需要额外做转接结构。

　　整机的翼展控制在1.2米量级，机身长度0.9米，垂直停放时的整体高度不超过1米，对起降场地的空间要求极低，普通的楼顶平台、山间开阔平地、舰船甲板都能完成起降作业。结构设计上主翼与机身采用快拆连接结构，拆卸后可以放入长度不超过0.7米的便携箱内，方便外场作业携带。翼面的灰色条状区域是碳纤维加强片的预埋位置，实际生产时将1mm厚的碳纤维片预埋在泡沫翼芯内部，既能保证翼面的结构强度，承受大机动飞行时的气动载荷，又不会过多增加整机重量。翼尖的绿色标识端是天线的预留安装位，可以放置GPS天线与数传天线，远离动力系统的电磁干扰区域，保证导航与通信信号的稳定。

　　在实际作业场景中，这款飞行器可以快速完成垂直起飞，在10秒内完成姿态转换进入平飞巡航状态，巡航速度可以达到每小时70公里，航时能够维持在45分钟以上，非常适合大面积的地理测绘、电力线路巡检、森林防火巡查这类任务，不需要专门寻找起降跑道，作业灵活性远高于传统固定翼飞行器，同时相比多旋翼飞行器，它的作业效率更高，抗风能力更强，在6级风的环境下依然能够稳定完成起降与巡航作业。结构设计阶段已经做了重心配平校核，当搭载不超过200g的任务载荷时，重心偏移量不会超过5mm，不需要额外调整配重块位置，就能保证飞行姿态的稳定。
