十字轴式万向接头连接结构三维设计

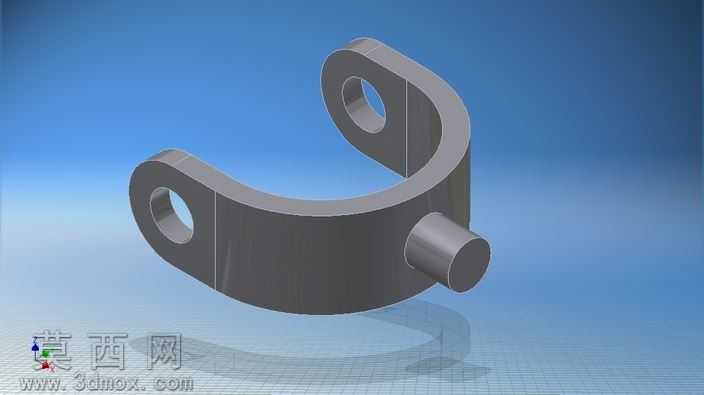

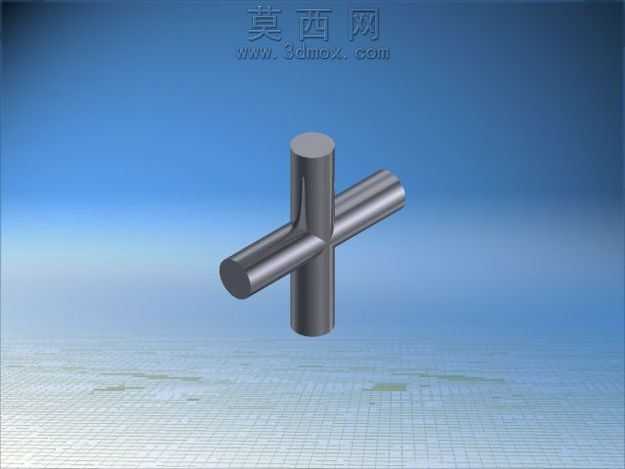

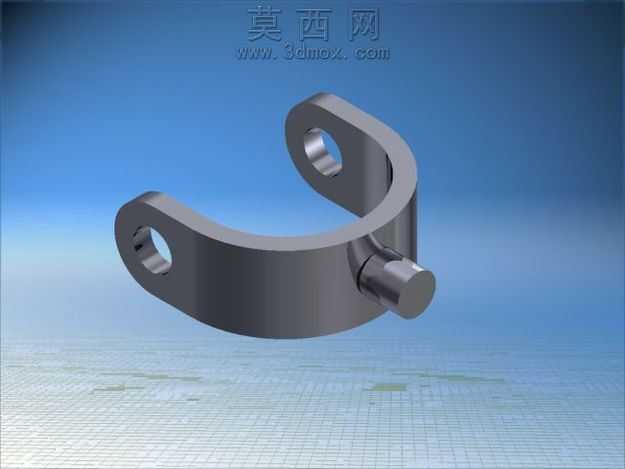

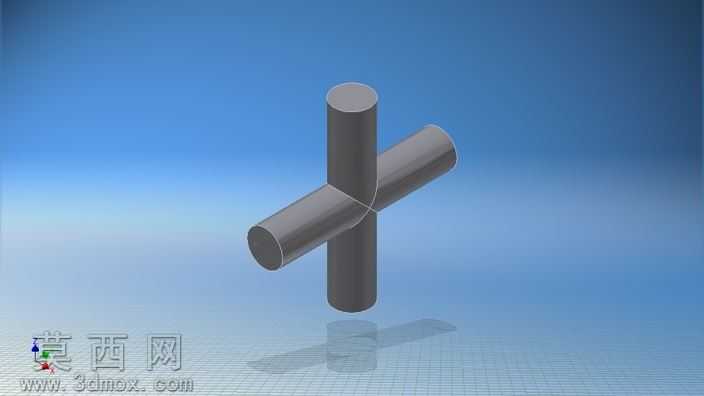

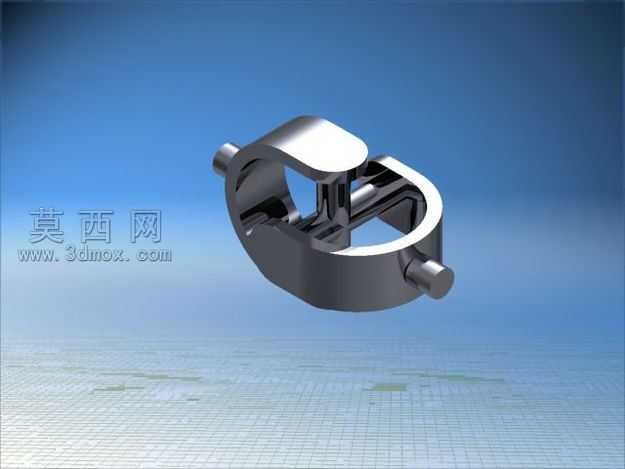

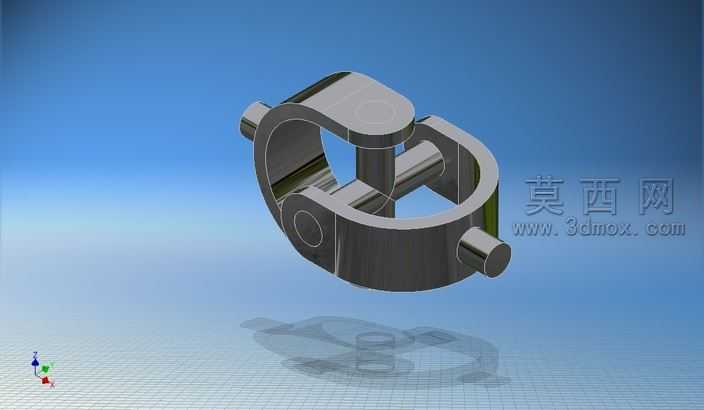

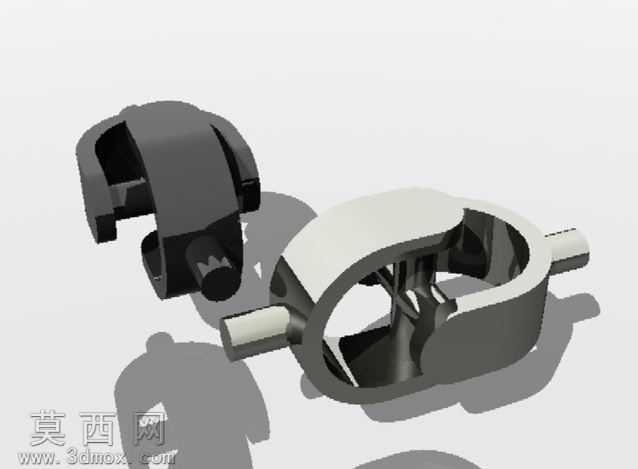

本作品为十字轴式万向接头的三维参数化建模成果，建模阶段采用自顶向下的设计思路，先完成整体传动工况的尺寸链校核，再拆分各子零件进行独立建模，确保各部件装配间隙控制在合理公差范围内，避免后续装配出现干涉问题。建模过程中优先使用草图几何约束与参数化尺寸驱动，将十字轴轴径、叉耳开档宽度、铰接孔中心距等核心尺寸设置为全局参数，方便后续根据不同传动载荷需求快速调整模型规格，无需重复绘制特征。材质渲染阶段，针对接头的金属材质特性，为主体叉架部件赋予哑光中碳结构钢材质，调整材质的粗糙度参数至0.6、金属度参数至0.9，还原锻造钢件经粗加工后的表面质感；为十字轴轴颈表面赋予略高的反光度，模拟轴颈部位经磨削加工后的光滑表面效果；铰接部位的接触面添加细微的摩擦纹理贴图，还原实际零件装配使用后的接触痕迹，提升渲染的真实感。结构设计上，该万向接头采用双叉耳配合十字轴的经典铰接结构，两个连接叉分别对应输入、输出端，十字轴的四个轴颈分别嵌入两个叉耳的铰接孔内，可实现两轴在存在较大角度偏差时的连续扭矩传递，适配存在安装同轴度误差的传动场景。建模时对叉耳的过渡圆角进行了优化设计，在叉耳与主体连接部位设置渐变过渡圆角，降低应力集中系数，提升部件的重载承载能力；铰接孔位置添加了衬套安装位的特征预留，方便后续实际生产时装配耐磨衬套，延长接头使用寿命。渲染阶段采用45度侧上方柔光作为主光源，搭配底部弱补光消除结构暗部的死黑区域，清晰展现叉体的曲面过渡、十字轴的装配关系以及各部位的倒角、圆角细节，整体模型无破面、无重叠特征，所有装配约束完整，可直接导出至工程图模块生成生产用加工图纸，也可导入仿真模块进行传动载荷、铰接磨损的有限元分析，适配机械传动系统的设计选型、教学演示等多种使用场景。
