二冲程极流体结构仿真三维设计作品

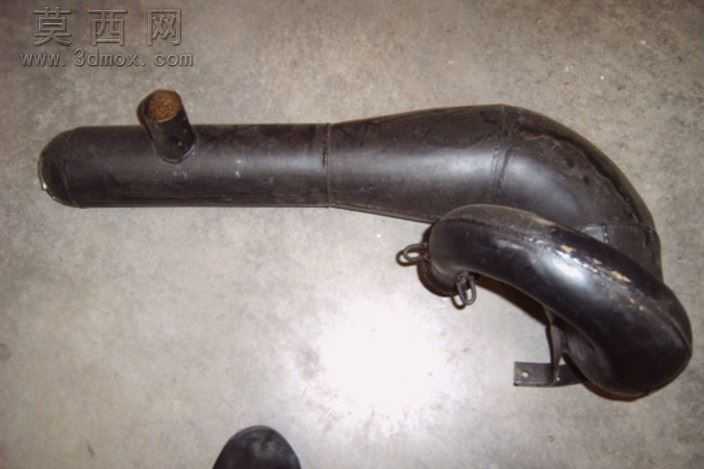

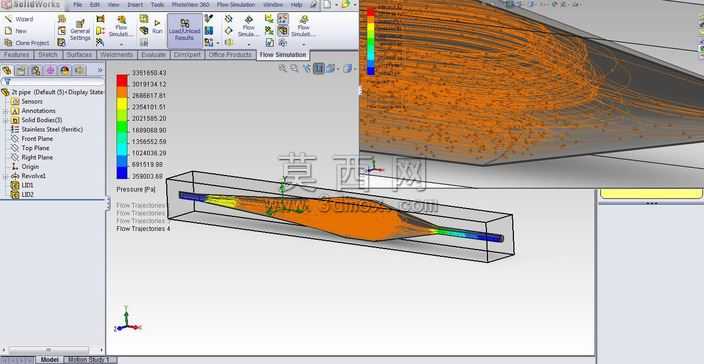

本作品围绕二冲程动力系统的极式流体通道结构展开三维建模设计，核心目标是为后续流体流动与谐振效应的模拟分析提供精准的数字化模型载体。建模阶段采用参数化草图绘制结合曲面放样的构建逻辑，首先绘制中心轴线作为结构基准，依次完成两端细径直管段、中部纺锤形扩容腔的轮廓线绘制，通过曲面放样生成连续顺滑的整体流道壁面，再对壁面进行加厚处理形成实体结构，过程中严格控制各段截面的过渡曲率，避免出现曲率突变的折角，保证流道内壁的流线连续性，减少流体在通道内流动时的局部阻力损失。材质与渲染环节，为模型赋予高抛光金属材质，调整材质的反射率、粗糙度参数模拟镀铬金属的镜面质感，搭建影棚级三点光照系统，通过主光源勾勒结构的棱线光影，辅助光源补全暗部细节，添加柔和的地面反射效果，清晰呈现结构的曲面形态与金属质感，让纺锤形腔体与两端细管的衔接过渡关系直观可见。结构设计层面，整体采用对称式纺锤造型，一端为细长的进气直管，另一端为稍短的出气连接管，中部腔体沿轴线平滑扩张后再平缓收窄，这种结构设计能够在流体通过时形成特定的谐振腔效应，为后续模拟二冲程工作过程中的气流脉动、谐振增压效果提供准确的结构基础，建模时对各段管径比例、腔体最大直径位置、过渡段锥角都做了参数化约束，方便后续调整结构参数开展多组仿真对比。设计思路上，作品聚焦二冲程系统中流体谐振特性的研究需求，摒弃了冗余的外部连接结构，仅保留核心的流道主体结构，既简化了模型体量降低仿真计算的资源消耗，又完整保留了影响流体流动与谐振效果的关键结构特征，模型的所有尺寸都遵循流体力学相关设计逻辑进行初始设定，能够直接导入仿真模块开展流场分析、谐振频率计算等工作，为优化二冲程动力系统的进排气效率、提升动力输出表现提供可靠的三维模型支撑。
