NEMA17步进电机L型直角安装固定支架

　　在非标自动化设备、桌面级数控装置以及小型运动执行机构的搭建过程中，步进电机的安装固定精度直接决定了整套传动系统的运行稳定性，尤其是采用铝型材作为主体框架的设备中，电机与型材的连接过渡件往往是容易被忽略却直接影响装配精度的关键零件。这款适配NEMA17规格步进电机的L型安装支架，正是针对42系列步进电机在铝型材框架上的侧装、垂直安装场景设计的过渡连接件，解决了常规电机直装无法适配型材安装孔位、垂直传动时电机固定无支撑的常见问题。

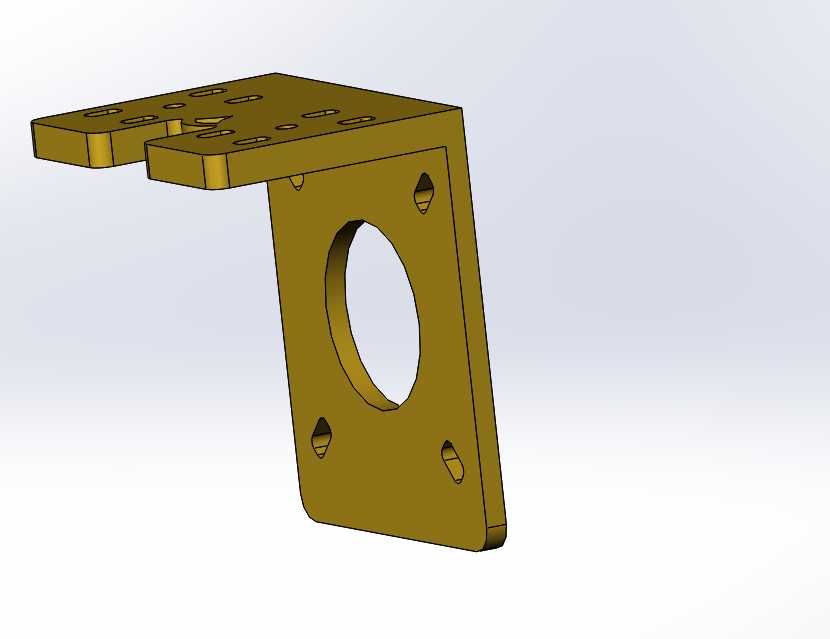

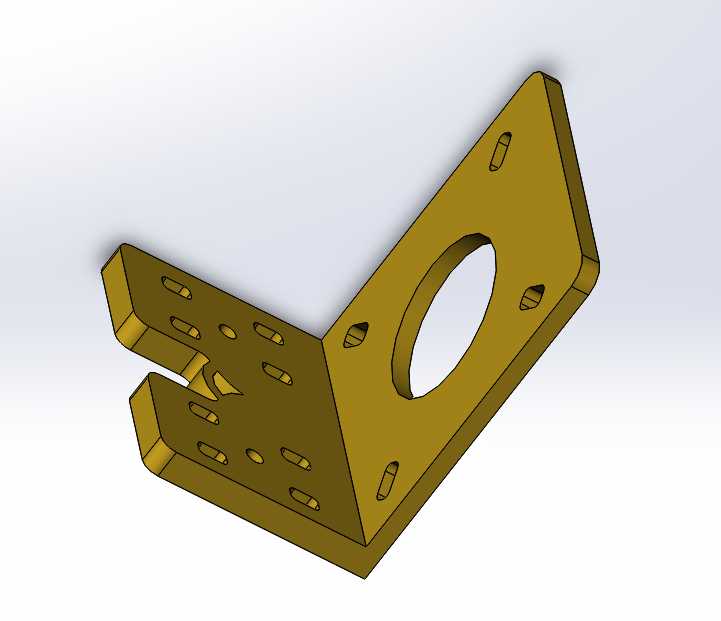

　　从实际应用场景来看，这类L型支架广泛出现在3D打印机的Z轴电机固定、小型皮带输送线的驱动端安装、桌面点胶机的执行端电机固定、非标检测设备的位移轴驱动安装等场景中，尤其是采用2020、3030系列欧标铝型材搭建的框架设备，不需要额外加工转接板，直接通过支架上的预置孔位就能完成电机与型材的刚性连接，大幅减少现场加工的工作量。支架整体采用直角折弯结构，两个互相垂直的安装面分别承担电机固定与型材连接的功能，垂直面的中心开设大尺寸通孔，刚好适配NEMA17电机的输出轴端凸台定位，保证电机安装后输出轴的轴线与安装面的垂直度，避免电机轴出现偏斜导致的联轴器磨损、皮带跑偏等问题。

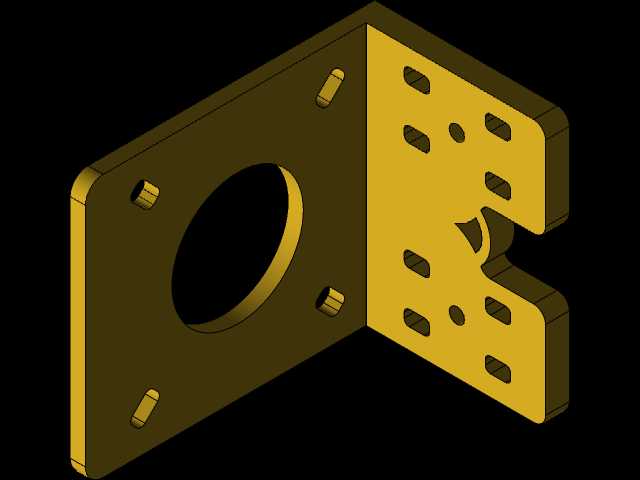

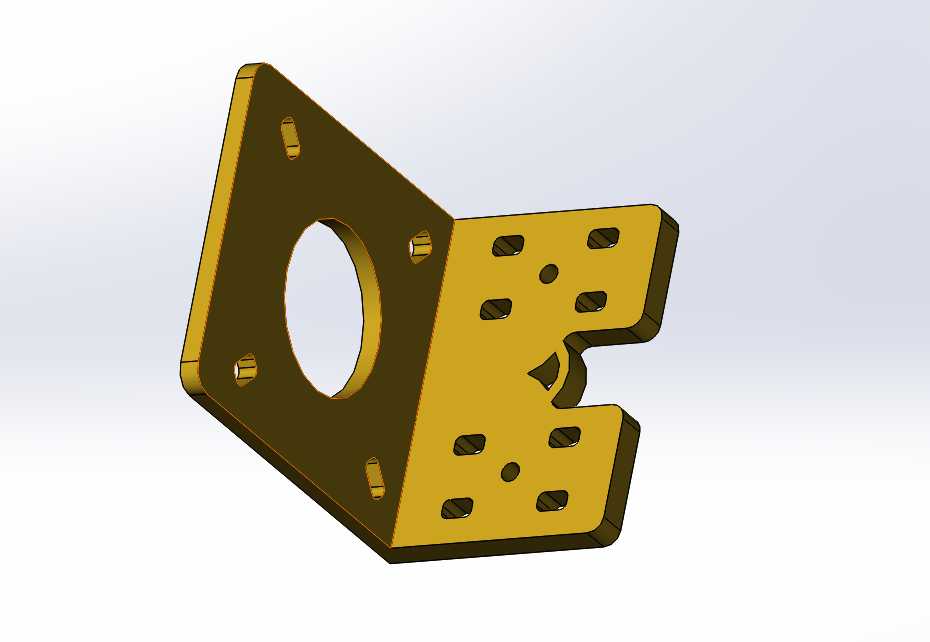

　　在功能设计上，支架的电机安装面预置了四个对应NEMA17标准安装孔距的螺纹孔，孔位严格按照42步进电机的安装尺寸设计，中心距为31mm，安装时不需要额外打孔，直接使用M3螺丝就能将电机牢牢固定在支架上，定位凸台孔的尺寸刚好与电机前端的定位凸台配合，装配时能自动完成电机的同轴定位，降低人工装配的找正难度。而与型材连接的安装面则开设了多组不同间距的长圆孔与圆孔，孔位排布覆盖了主流铝型材的槽距要求，不管是单根型材的侧装，还是两根型材交接处的跨接安装，都能找到对应的固定孔位，长圆孔的设计还预留了一定的安装调整余量，装配时可以微调电机的位置，保证皮带张紧度或者丝杠同轴度达到设计要求。

　　从尺寸边界来看，这款支架适配的NEMA17步进电机安装面尺寸为42.3mm见方，刚好匹配42系列步进电机的前端面尺寸，支架整体板材厚度为3mm，采用足够刚性的板材加工成型，在电机满负载运行时不会出现支架变形、共振的问题，两个安装面的折弯处采用圆角过渡，避免应力集中导致的支架断裂问题，连接面的开孔边缘都做了去毛刺处理，装配时不会刮伤型材表面或者电机的涂装层。在实际选型使用时，需要注意支架的安装空间边界，垂直安装面的外轮廓尺寸要与设备内部的预留空间匹配，尤其是电机尾部的编码器或者散热风扇的安装空间，要提前核算支架安装后电机的整体伸出长度，避免出现与其他部件的运动干涉。

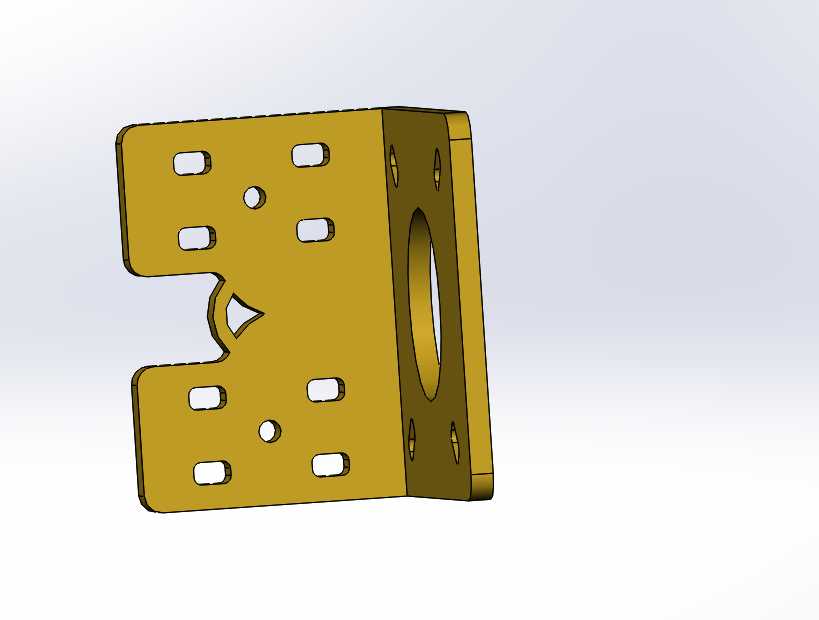

　　设计这类支架的时候，核心要考量的是安装后的形位公差，尤其是两个安装面的垂直度，以及电机安装孔位与型材安装孔位的位置度，如果折弯角度存在偏差，会导致电机安装后输出轴与传动方向不平行，长期运行会加剧轴承的磨损，甚至出现电机堵转的问题。另外支架的板材厚度选择也需要结合电机的输出扭矩来确定，3mm的厚度对于NEMA17这类最大输出扭矩在0.5N·m左右的步进电机来说，完全能满足刚性要求，如果是更大扭矩的电机则需要加厚板材或者增加加强筋结构。这款支架在连接面还开设了缺口式的避让结构，方便安装时走线或者穿过同步带，避免支架与传动部件出现干涉，细节设计充分考虑了实际装配中的操作便利性，不需要现场二次加工就能直接投入使用，能大幅缩短设备的装配周期，降低非标设计的零件加工成本。
