Ender系列3D打印机升级滑动热床安装框架

　　在桌面级FDM3D打印机的改装升级场景中，热床运动结构的稳定性直接决定了首层打印的附着效果、大尺寸制件的成型精度以及长期运行的结构可靠性，不少使用Ender系列机型的用户在长期使用后，会遇到原厂热床支架偏重、运动惯量大导致的丢步、Y轴运动卡顿、滑块受力不均磨损过快的问题，这款升级滑动热床框架正是针对这类实际使用痛点开发的改装结构件。

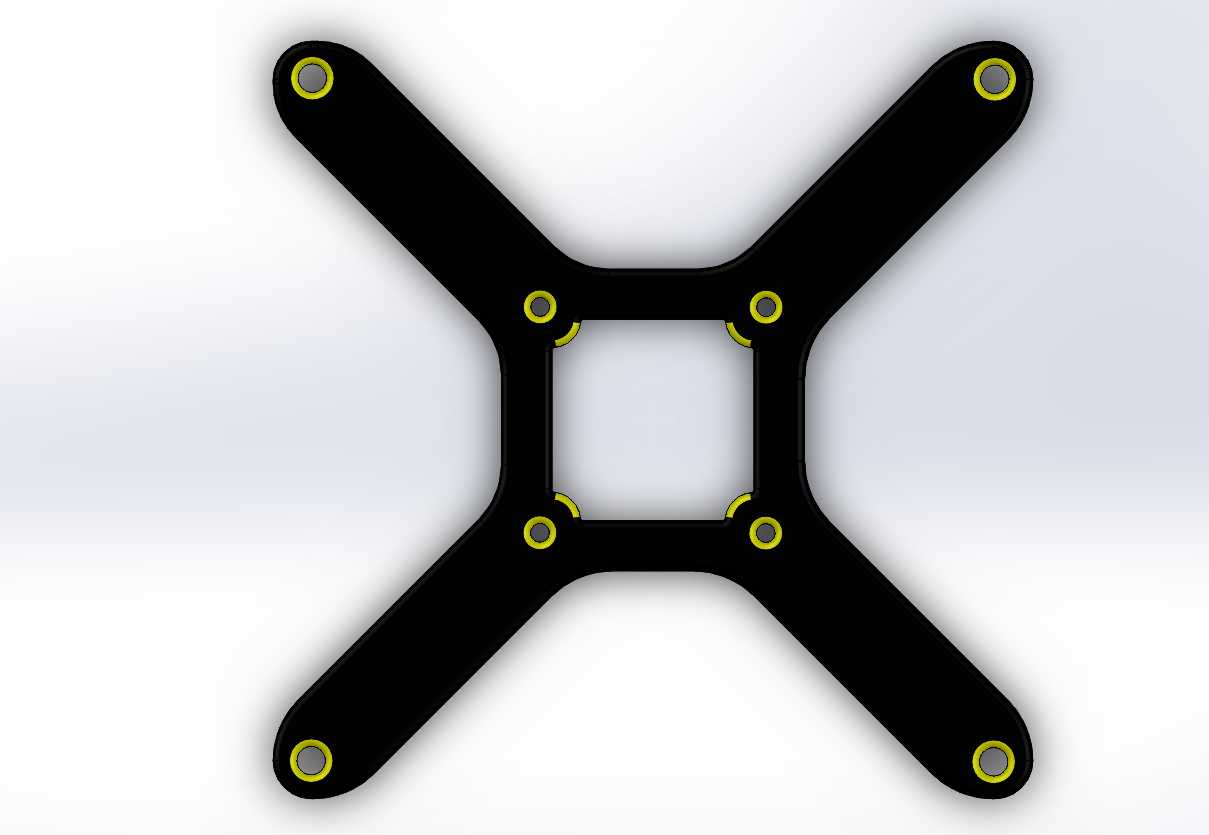

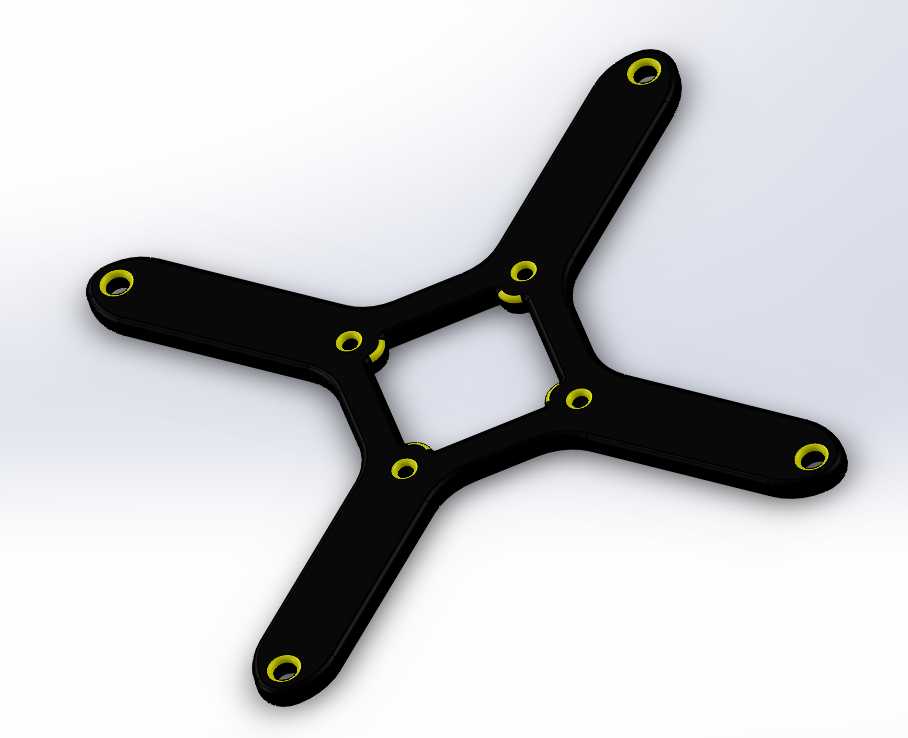

　　从结构设计思路来看，这款框架没有沿用原厂厚重的矩形金属支架方案，而是采用了四臂交叉的X型镂空结构，在保证安装基准面平面度的前提下，尽可能去除了非受力区域的冗余材料，整体重量相比原厂支架降低近40%，能够有效减小Y轴运动过程中的运动惯量，让热床在高速往返运动时启停更平稳，减少步进电机的负载，避免高速打印时因为惯量过大导致的位置偏移、层纹错位问题。框架的四个延伸臂末端以及中心连接位都预留了标准的M5螺钉安装孔，孔位边缘做了环形的嵌装凸台，安装时可以直接配合标准的防松螺母或者热熔铜螺母使用，不需要额外做攻丝处理，孔位的位置公差控制在0.1mm以内，能够和原厂热床铝板、V形槽滑轮组件直接适配，不需要用户额外打孔修改原有设备结构，降低改装的操作门槛。

　　从安装边界与适配性来看，这款框架专门为V形槽车轮托架设计，四个臂的长度经过精准核算，安装后不会和打印机的Y轴导轨、同步带张紧结构、机身框架产生运动干涉，热床的有效安装区域完全覆盖原厂220*220mm的标准打印幅面，不会因为改装缩小可用打印范围。框架中心的方形镂空区域，刚好可以避开热床底部的加热线接线端子、温度传感器走线位置，不会出现挤压线路导致的绝缘破损、测温不准的问题，同时镂空结构也能减少热床热量向运动滑块的传导，避免滑块因为长期受热导致滑轮轴承润滑脂失效、磨损加快的问题，延长运动组件的使用寿命。

　　从实际使用场景的适配性来说，这款框架不仅适配原厂的V形槽滑轮结构，也能兼容后期改装的线性导轨升级方案，四个臂的安装平面平面度经过调校，安装后热床的水平调整余量和原厂结构保持一致，不会因为更换支架导致调平困难。在打印ABS、PETG等需要较高热床温度的耗材时，轻量化的框架结构搭配镂空设计，能够让热床的温度上升速度更快，温度分布更均匀，减少因为支架导热导致的热床边缘温度偏低、制件翘边的问题。结构受力层面，四臂交叉的结构将热床的重量均匀分散到四个滑动连接点上，相比原厂两支撑点的结构，受力分布更合理，在打印大重量制件时，不会出现热床中部下沉、喷嘴刮蹭制件表面的问题，长期使用也不容易出现支架形变，能够长期保持热床的运动精度。

　　在细节设计上，所有的安装孔位都做了倒角处理，安装时不会出现螺钉卡滞、划手的问题，臂身的截面采用了变厚度设计，靠近中心连接位的区域厚度更大，保证结构刚性，靠近末端安装位的区域适当减薄，进一步控制整体重量，在保证结构强度满足使用需求的前提下，最大化实现轻量化设计，兼顾了刚性、重量、安装便利性三方面的需求，是桌面级3D打印机热床结构升级的实用改装结构。
