1010规格V型槽铝挤型材结构设计

　　在桌面级3D打印机的运动框架搭建、小型数控雕刻机的导向支撑结构、桌面级cnc设备的轻量化机架选型中，小截面铝挤型材的应用占比常年居高不下，这次涉及的1010规格V型槽铝挤型材，就是这类轻量化设备里非常常见的基础结构件。先从实际安装场景说起，这类小截面型材单根截面外轮廓尺寸为1英寸见方，也就是公制单位下约25.4mm的正方形截面，配套的V型槽结构直接在型材挤出阶段一体成型，不需要后期额外加装导轨安装座，能大幅压缩小型设备的整体装配空间，对于搭建尺寸在200200200mm成型幅面以内的桌面FDM3D打印机来说，单根50mm长度的该型材可以直接作为Z轴下端的局部支撑段，也可以拼接组成小型工装的定位框架。

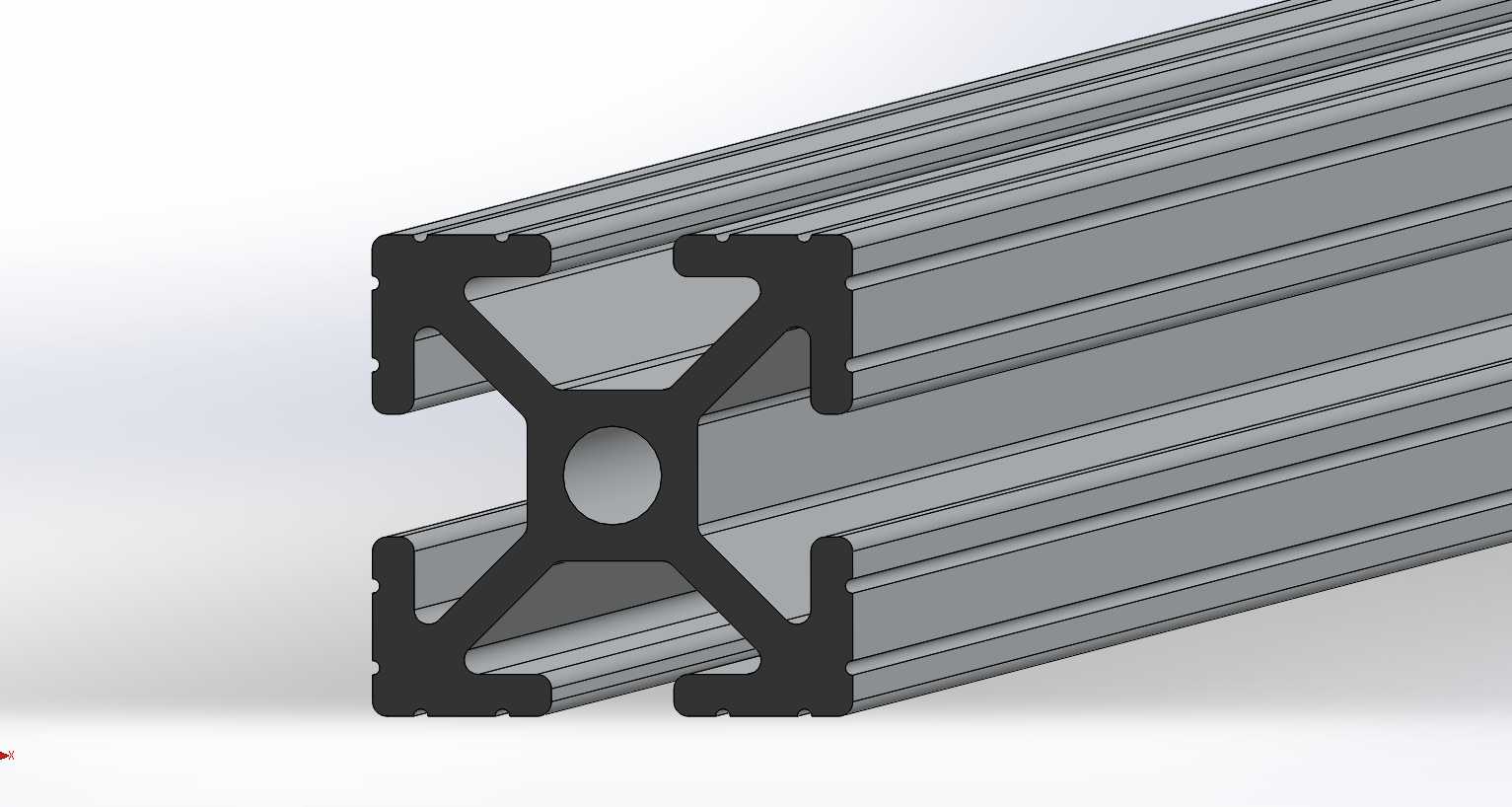

　　从功能特性上看，这款型材的截面采用X型内部支撑筋设计，中心预留了圆形通孔，既可以穿入M5或者M6的内六角螺栓实现多段型材的同轴拼接，也能走设备的内部布线，把步进电机的控制线、限位开关的信号线藏在型材中心孔内，避免设备运动过程中线缆剐蹭运动部件。四个侧边的V型槽开口角度匹配标准V轮的接触面弧度，装配时只需要把配套的聚碳酸酯V轮卡入槽内，不需要调整导轨平行度，依靠型材挤出的成型精度就能保证运动轮的滑动顺畅度，相比传统的圆柱光轴导向，这种一体V槽结构的装配工时能缩短40%左右，非常适合小批量设备的快速组装。

　　设计思路上，这款型材的截面壁厚控制在1.5mm左右，既保证了单根型材在50mm长度下的侧向抗形变能力，在承受10kg以内的静态负载时，侧向形变量不超过0.02mm，满足小型3D打印机运动端的精度要求，同时又把单米重量控制在0.8kg以内，不会给小型设备的运动轴带来过多的负载负担。四个端面的槽口位置预留了标准的T型螺母滑入空间，装配时可以在任意位置滑入T型螺母来安装限位开关、走线拖链支架、打印平台固定座等附属配件，不需要提前在型材上打孔攻丝，调整安装位置时只需要松开螺母就能滑动调整，对于设备原型迭代阶段的结构修改非常友好。

　　再说到实际使用的边界条件，这类铝挤型材通常采用6063-T5铝合金材质挤出成型，表面做阳极氧化处理，耐磨性能满足V轮长期滚动的使用需求，正常使用场景下不需要额外做表面处理。安装时需要注意，多根型材拼接采用角码连接时，角码的安装槽位和型材侧边的槽口完全匹配，不需要额外加工安装孔，单根50mm长度的型材可以在四个侧面同时安装附属配件，适合空间紧凑的小型设备布局。在数控机床的小型工装夹具搭建中，这类小截面型材可以作为定位挡边的支撑基材，配合快速夹钳实现小尺寸工件的快速装夹，相比整块铝块加工的工装，成本能降低60%以上，而且调整定位尺寸时更加灵活。另外在一些桌面级自动化检测设备的小型机架搭建中，这类型材也可以作为传感器安装的基础支架，依靠T型螺母可以任意调整传感器的安装高度和前后位置，适配不同尺寸被测工件的检测需求。需要注意的是，这类小截面型材不适合作为大负载设备的主支撑框架，当单段支撑长度超过300mm时，需要搭配额外的加强筋结构，避免长跨度下的型材形变影响设备运行精度，而50mm长度的规格因为尺寸短小，自身刚性足够，一般用作局部连接段、短支撑脚或者配件安装座，不需要额外做加强处理。
