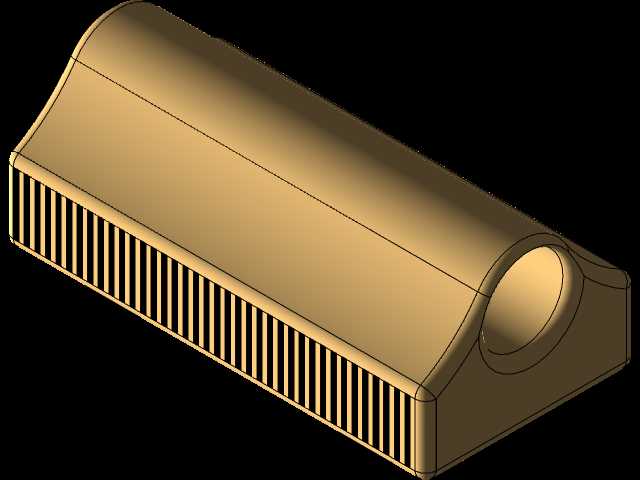

适配8mm光轴的三轴通用传动滑块结构

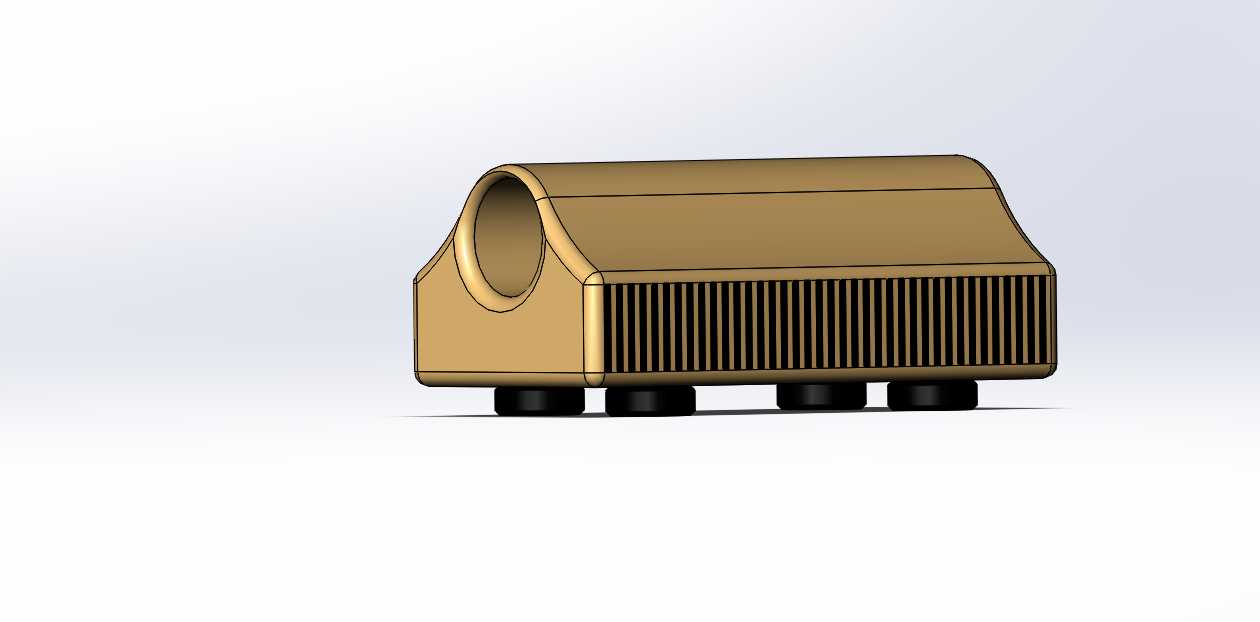

　　做桌面级数控设备改装时，光轴传动的滑块选型一直是容易踩坑的环节，尤其是8mm直径的常规光轴，市面现成滑块要么配合间隙过大导致运动抖动，要么安装孔位不匹配现有型材框架，这款适配8mm杆径的滑块，就是针对x、y、z三个直线运动轴的通用安装场景设计的。从实际使用场景看，这类滑块主要用在小型数控设备的直线运动副上，不管是桌面级FDM设备的运动轴传动，还是小型CNC雕刻机的进给导向，甚至是轻载自动化检测工位的直线滑台搭建，都能直接适配8mm直径的标准冷拉光轴，不需要额外加工轴径做适配。从功能特性上看，滑块主体采用一体式切削结构，和光轴配合的轴孔做了公差收窄设计，实际装配时和g6公差的8mm光轴配合，既能保证滑动时无卡滞，

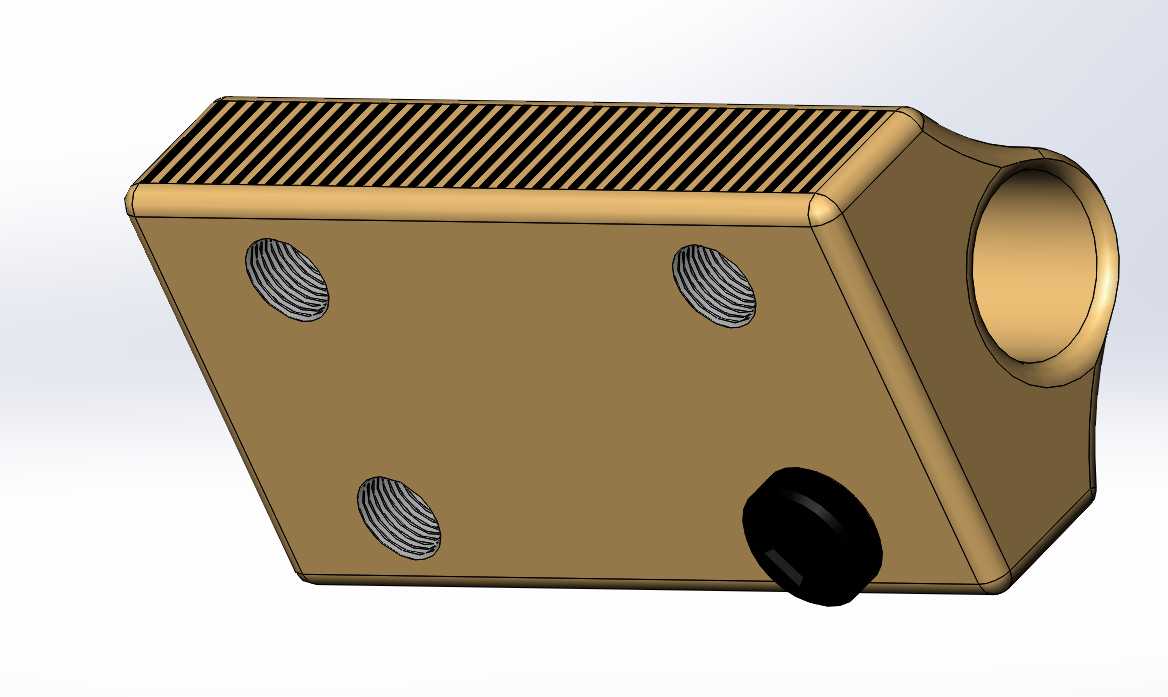

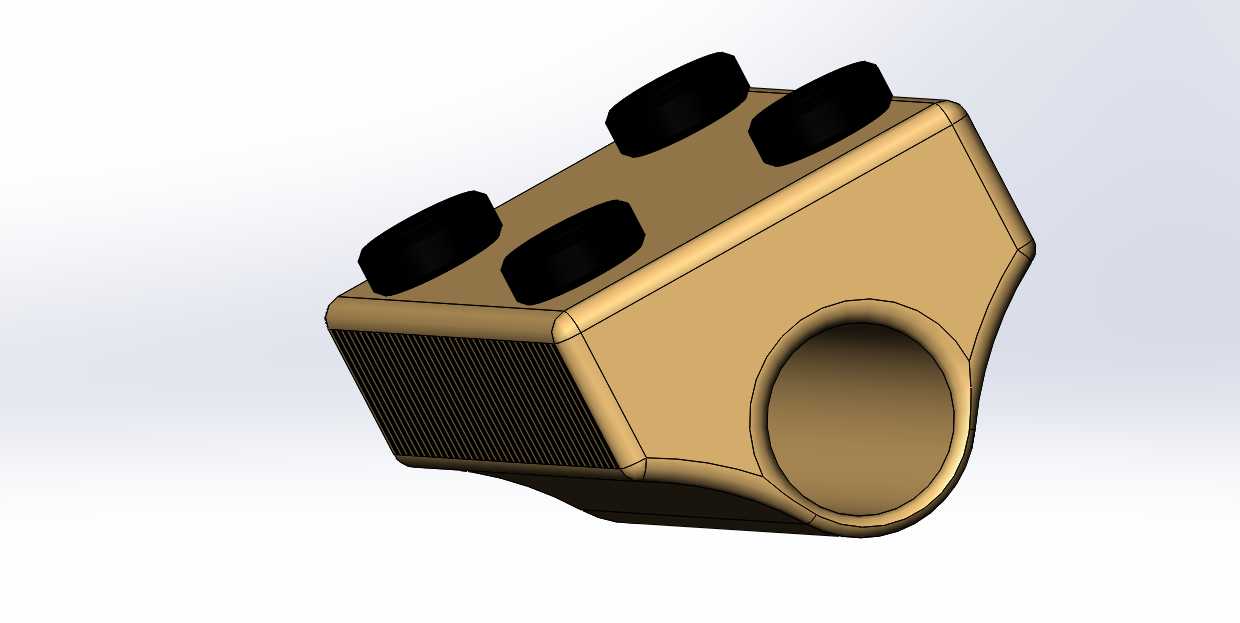

　　又能把径向跳动控制在0.02mm以内，满足轻载场景下的运动精度要求。滑块上预留的三个M4螺纹安装孔，孔位间距做了通用化设计，既可以直接连接2020、2040系列铝型材的标准安装槽，也能通过转接件固定打印平台、雕刻主轴座等执行部件，侧面的紧定螺钉孔用来安装M4紧定螺钉，装配时拧紧螺钉就能把滑块和光轴的相对位置锁死，不需要额外做轴上的定位卡槽，降低光轴的二次加工成本。设计思路上没有采用常规的开口式锁紧滑块结构，而是做了封闭式轴孔加侧方紧定的方案，主要是考虑到8mm光轴本身的刚性有限，开口滑块锁紧时容易造成轴孔变形，长期使用会出现滑动阻力不均的问题，封闭式轴孔的结构能保证轴孔圆度不受锁紧力影响，长期往复运动也不会出现精度衰减。

　　滑块的安装边界做了严格控制，整体外形的长宽高尺寸适配小型设备的安装空间，轴孔中心到安装面的高度做了统一基准，不管是用在x轴的横向传动、y轴的纵向进给还是z轴的垂直升降，同一规格的滑块可以直接互换，不需要针对不同轴重新调整安装高度，减少装配时的调校工作量。滑块主体的顶面做了细密的防滑齿纹，当需要在滑块顶面直接固定工装或者工件时，齿纹能增大接触面的摩擦力，避免设备高速往复运动时固定的部件出现滑移。从装配逻辑上看，这款滑块不需要额外的直线轴承衬套，本体直接和光轴配合，适合轻载、中低速的运动场景，运动速度不超过0.5m/s的工况下，配合润滑脂使用能保证足够的使用寿命，相比带直线轴承的滑块组件，整体结构更紧凑，安装占用空间更小，

　　适合安装空间受限的小型设备改造场景。三个安装螺纹孔的深度做了5mm的设计，足够容纳M4螺钉的拧入深度，不会出现螺纹滑牙或者螺钉拧入过深顶到轴孔的问题，侧方的紧定螺钉孔位置做了偏移设计，拧紧时紧定螺钉顶在光轴的侧母线位置，不会破坏光轴的配合圆柱面，后期拆解维护时不会因为轴面有凹点导致滑动卡滞。实际选型时要注意，这款滑块适合轴向负载不超过5kg的场景，如果是重载场景需要加大滑块规格或者增加直线轴承衬套，针对桌面级小型设备的使用场景，这个负载能力完全能覆盖常规的打印平台、小型雕刻主轴、检测传感器安装座的负载需求。滑块的边角位置都做了R角倒圆处理，装配时不会划伤操作人员，也不会和周边的铝型材、走线槽产生干涉，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能缩小了外形尺寸，给设备内部的走线、其他部件安装留出足够空间。
