传感器安装固定转接机械零件结构

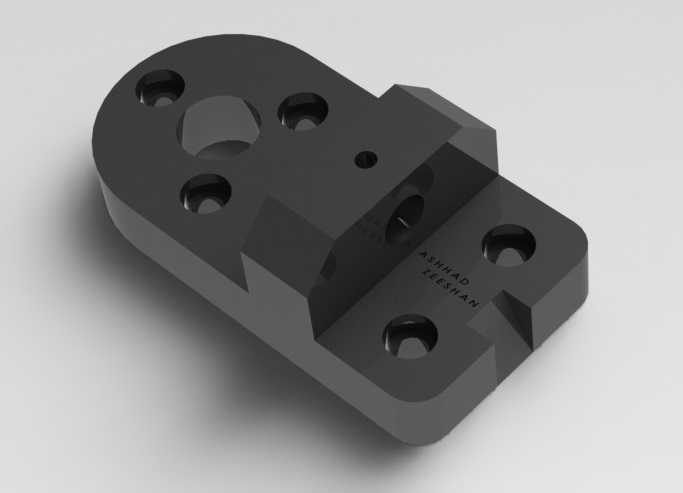

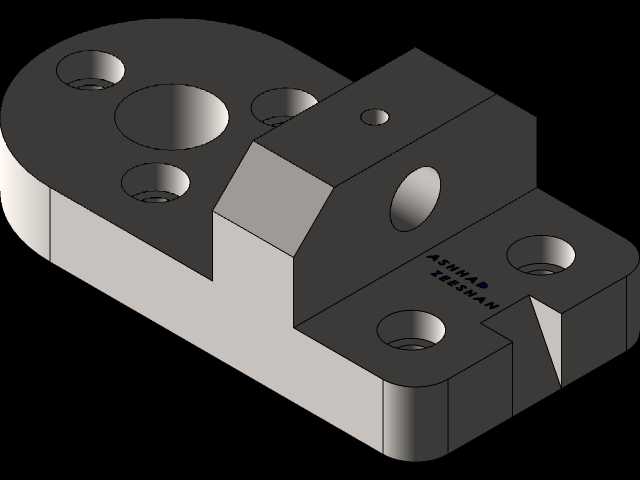

　　在工业传感检测工位的布局中，这类安装转接零件是连接检测元件与设备主体机架的核心结构件，多数应用在自动化产线的位置检测、工件到位识别、位移反馈类传感单元的固定场景里，既承担传感器的承载定位作用，也能通过自身的结构设计抵消设备运行带来的微幅振动，避免检测信号出现漂移、误触发的问题。从实际使用场景来看，这类零件常被用在输送线侧装检测位、机床加工工位的工件到位判断、装配专机的零件有无识别等位置，需要适配不同规格的圆柱型、方块型工业传感器的安装，同时要兼容不同厚度的设备安装板、不同孔距的机架型材，因此在结构设计上做了多维度的适配考量。零件整体采用一体化铣削成型的结构，没有拼接焊缝或者额外的连接紧固件，从根源上避免了装配间隙带来的位置偏移，主体分为两个功能区域，一端是带圆弧过渡的传感器安装端，另一端是带定位卡槽的机架固定端，两个区域通过加厚的连接筋过渡，保证整体刚性的同时，不会因为应力集中出现受力断裂的问题。传感器安装端设置了中心主安装孔，用来穿装传感器本体，周围均匀分布四个沉头固定孔，既可以通过压环锁紧传感器外圆，也能适配带法兰安装边的传感器直接锁附，中心孔旁的小直径通孔是传感器线缆的走线孔，避免线缆在设备运行过程中被运动部件剐蹭破损，圆弧外轮廓的设计是为了适配圆形传感器的安装座外形，同时减少安装时与周边管线、结构件的干涉，在狭窄的设备内部安装空间里，圆弧边角不会刮伤操作人员或者相邻的线缆护套。机架固定端设置了两个对称的安装通孔，配合端面的定位卡槽，

　　可以直接卡入铝型材的T型槽内，不需要额外做定位治具就能快速找正安装位置，卡槽的深度经过精确计算，卡入型材后零件端面与型材表面完全贴合，锁紧紧固件后不会出现翘边、歪斜的情况，固定端的侧面做了斜切避空设计，当安装位置靠近设备的钣金护板或者相邻的运动模组时，斜切面可以留出足够的安全间隙，避免零件与运动部件发生碰撞。从安装边界来看，零件整体厚度控制在适配多数工业传感器的安装尺寸范围内，安装端的中心孔轴线与固定端的安装面保持严格的垂直公差，保证传感器安装后检测方向与被测面垂直，减少检测角度偏差带来的测量误差，所有安装孔的孔位公差控制在合理的装配间隙范围内，既不会因为孔位偏差导致无法装配，也不会因为间隙过大出现传感器晃动的问题。

　　零件的所有棱边都做了小倒角处理，去除铣削加工产生的毛刺，避免安装过程中划伤操作人员，同时倒角也能引导紧固件顺利装入孔位，提高装配效率。在材质选择上，这类零件通常采用硬质铝合金或者碳钢发黑处理，铝合金材质重量轻、不易生锈，适合用在对重量有要求的移动检测工位，碳钢材质刚性更好，适合用在振动较大的重型设备检测位，表面的发黑或者阳极氧化处理可以提高零件的耐磨性能和防锈能力，长期在车间多油污、多粉尘的环境下使用也不会出现锈蚀卡滞的问题。设计过程中需要重点考虑受力分布，传感器安装后，设备运行产生的振动会通过零件传递到传感器，因此连接筋的厚度做了加厚处理，避免长期受振动影响出现结构疲劳断裂，同时各个安装孔的位置都避开了应力集中的区域，

　　锁紧紧固件时不会因为局部应力过大导致零件变形。在实际选型使用时，需要根据所用传感器的外径尺寸选择对应中心孔规格的零件，同时确认机架安装位置的孔距与零件固定端的孔距匹配，安装时先将固定端卡入机架定位槽，预紧紧固件后调整传感器的伸出长度，待检测距离校准完成后再完全锁死所有紧固件，保证检测位置不会在设备运行过程中发生偏移。这类转接零件虽然结构不算复杂，但却是传感检测系统中不可或缺的基础结构件，其加工精度和结构设计合理性直接影响传感器的检测稳定性，很多现场出现的传感器误报警、信号不稳定问题，追根溯源都是安装固定件的刚性不足、孔位偏差导致的，因此在结构设计阶段就需要充分考虑实际安装场景的各类边界条件，从尺寸公差、结构刚性、安装适配性多个维度做优化，才能保证在长期工业运行环境下稳定可靠工作。
