高精度螺旋锥齿轮斜齿传动结构设计

　　在重载传动工况的布局设计中，螺旋锥齿轮始终是相交轴动力传递场景下的核心部件，这类零件常见于差速器总成、机床主轴进给箱、矿山设备的转角传动单元、船舶尾轴传动机构中，核心作用是在两轴呈90度或特定夹角的安装空间内，完成大扭矩的平稳传递，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从端部开始接触逐步延伸至全齿面，不会出现直齿啮合时的瞬时整齿冲击，因此在高速重载工况下的运行噪音、传动平稳性都有明显优势。

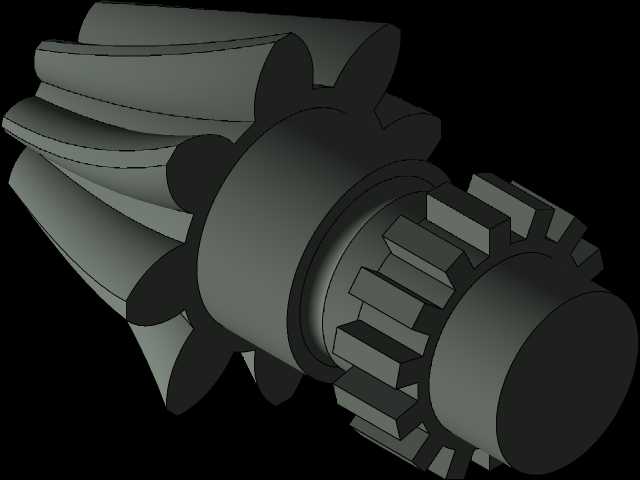

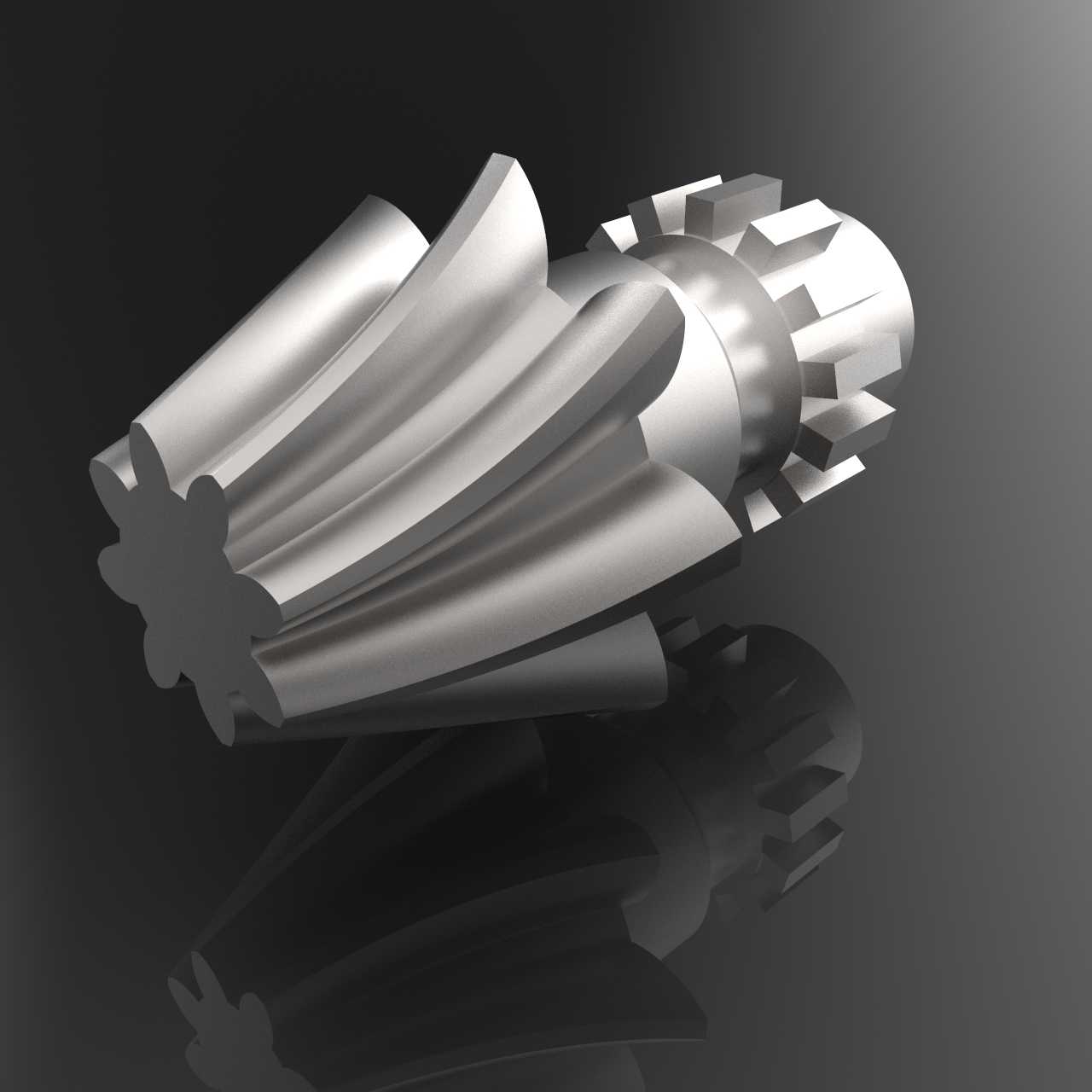

　　做这个齿轮的结构设计时，首先要匹配的是安装边界的约束条件，齿轮的轴伸端需要适配对应规格的渐开线花键，保证和传动轴的周向固定可靠，避免大扭矩传递时出现键槽压溃的问题；齿部的螺旋角选取需要兼顾轴向力的承载能力和啮合重合度，螺旋角过大会导致轴承承受的轴向载荷超出选型范围，过小则无法发挥螺旋齿渐进啮合的平稳性优势，设计时将螺旋角控制在行业常用的35度区间，同时对齿面进行修形处理，抵消安装误差、载荷变形带来的齿面偏载问题，避免轮齿端部出现应力集中导致的早期点蚀失效。

　　从外形尺寸的匹配逻辑来看，这类锥齿轮的安装距是核心控制参数，直接决定了配对齿轮的啮合间隙是否处于合理范围，背锥角度、齿顶圆直径的公差需要严格控制在IT7级精度区间，轴颈部分的圆柱度、同轴度公差要满足轴承安装的配合要求，通常选取k6的过渡配合，保证轴承内圈和轴颈的固定可靠，不会出现跑圈问题。齿轮的轮齿大端和小端的齿厚是渐变的，建模时需要严格按照展成法的加工逻辑生成齿面，不能通过简单的拉伸扫掠生成近似齿形，否则后续做有限元接触应力分析时，结果会和实际工况出现较大偏差，无法指导后续的加工工艺编制。

　　在实际应用场景中，这类螺旋锥齿轮的工况往往伴随交变载荷，比如工程机械行走机构的差速器中，齿轮需要承受起步冲击、颠簸路面的瞬时过载，因此齿部的根部圆角需要做平滑过渡，避免加工刀痕带来的应力集中，建模时就需要把齿根的过渡圆角参数纳入特征中，给后续的渗碳淬火、磨齿工序预留合理的加工余量。齿轮的定位轴肩高度需要匹配所选轴承的内圈厚度，保证轴承安装后能通过轴肩实现可靠的轴向定位，同时轴肩处要做退刀槽设计，方便磨削加工时的越程，避免出现磨削台阶影响装配精度。

　　很多新手在做这类锥齿轮建模时，容易忽略配对齿轮的侧隙调整空间，实际上在总成装配时，需要通过调整垫片的厚度来改变齿轮的轴向安装位置，从而控制啮合侧隙在0.1-0.3mm的合理区间，因此在齿轮的轴伸端要预留足够的调整行程，轴端的螺纹孔用于安装锁紧挡圈，防止齿轮在轴向力作用下出现窜动。齿面的粗糙度要求需要达到Ra0.8，才能保证啮合时的润滑膜稳定形成，减少齿面磨损，建模时不需要体现粗糙度的微观特征，但要在结构上避免出现尖角、锐边，所有非配合的棱边都要做0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者密封件。

　　从传动效率的角度来看，合理的齿面接触区位置是设计的核心校验点，正常的接触区应该位于齿面中部，偏向小端2-3mm的位置，这样在承受额定载荷时，接触区会因为轮齿变形自然延伸至全齿面，不会出现大端接触或者边缘接触的问题。建模过程中需要同步做啮合干涉检查，确保轮齿在全啮合行程中不会出现齿顶和配对齿轮齿根的干涉，尤其是齿顶的修缘参数要准确，避免高速运转时出现齿顶刮碰的异响问题。这类齿轮的润滑通常采用飞溅润滑方式，因此在齿轮的轮毂位置不需要设计额外的油道，只要保证箱体内的润滑油油位能浸没齿轮的1/3齿高即可，建模时要注意轮毂的直径不能过大，避免运转时过度搅油带来的功率损耗和油温升高问题。
