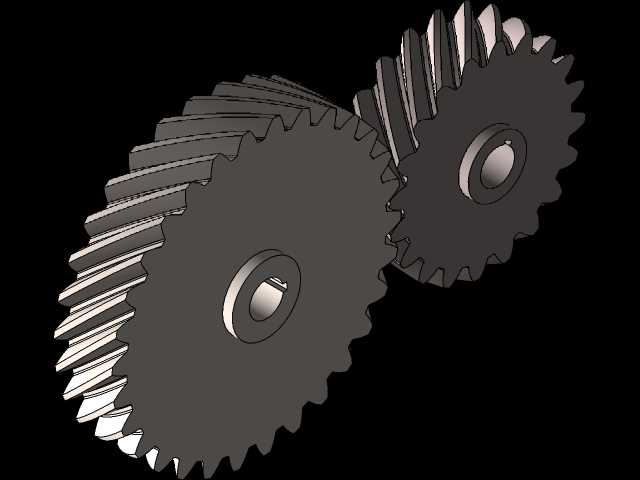

实验室用啮合式斜齿轮传动组件

项目分类:齿轮 发布时间:2022-05-03 ID:621495
  • 实验室用啮合式斜齿轮传动组件

  这套斜齿轮传动组件的设计初衷,是适配小型实验台架的动力传递需求,在教学演示、小型动力传输实验、精密传动机构验证场景中都能找到适配位置。区别于直齿轮传动,斜齿轮的轮齿沿螺旋线方向排布,啮合过程是逐步进入、逐步退出的,不会出现直齿轮啮合时的整齿冲击,运行时的噪音、振动表现都更优异,适合对传动平稳性有一定要求的小型设备场景。

  从结构设计逻辑来看,两个配对斜齿轮的螺旋角大小一致、旋向相反,安装时中心距严格匹配模数与齿数的计算值,保证啮合侧隙处于合理区间,既不会因为侧隙过大出现传动回差,也不会因为侧隙过小导致轮齿卡滞、运转磨损加剧。每个齿轮的中心位置都设计了带键槽的安装孔,可通过平键与传动轴实现周向固定,传递额定扭矩时不会出现相对打滑,孔的端面与齿轮端面的垂直度公差控制在合理范围,避免安装后出现端面跳动,影响啮合精度。

  轮齿部分的齿形参数经过校核,齿顶高、齿根高按照标准模数系列设计,齿根位置做了合理的圆角过渡,避免应力集中导致的轮齿断裂,可承受实验场景下的频繁正反转冲击载荷。齿轮的轮毂部分厚度经过计算,既保证与轴的配合长度足够,不会出现轴孔配合偏载,也不会因为轮毂过厚增加不必要的转动惯量,影响小型实验台的动态响应速度。

  在安装边界上,这套齿轮副的轴向尺寸经过紧凑化设计,两个齿轮啮合后的总轴向占用空间比同参数直齿轮副仅多出螺旋角带来的少量轴向宽度,适配小型实验台的紧凑安装空间,安装时需要注意轴向定位,通过轴用挡圈或者轴肩对齿轮进行轴向固定,抵消斜齿轮传动时产生的轴向力,避免齿轮运转时出现轴向窜动。实际使用中,这套组件可传递小功率动力,在小型教具、精密仪器进给机构、实验用动力传输台架中,都能实现稳定的转速与扭矩传递,相比直齿轮传动,它的重合度更大,同时参与啮合的轮齿数更多,单齿承受的载荷更小,使用寿命更长,传动过程中的转速波动更小,适合对传动精度有一定要求的低载荷场景。

  建模过程中,轮齿的螺旋曲面是通过参数化生成的,严格按照渐开线齿形沿螺旋线扫描切除得到,齿面的曲率连续,没有建模导致的棱角或者曲面断层,可直接用于运动仿真,模拟啮合过程中的接触应力、传动效率变化,也可导入有限元分析软件,对轮齿的受力变形、模态特性进行仿真验证,为后续的实际加工、参数优化提供准确的三维模型基础。齿轮的端面、孔位、键槽的尺寸都标注了合理的公差配合,加工时可直接参考模型尺寸进行工艺编排,不需要额外进行参数换算,适配普通铣床、滚齿机的加工工艺,小批量加工时的工艺性较好,不需要特殊的定制刀具就能完成加工。
