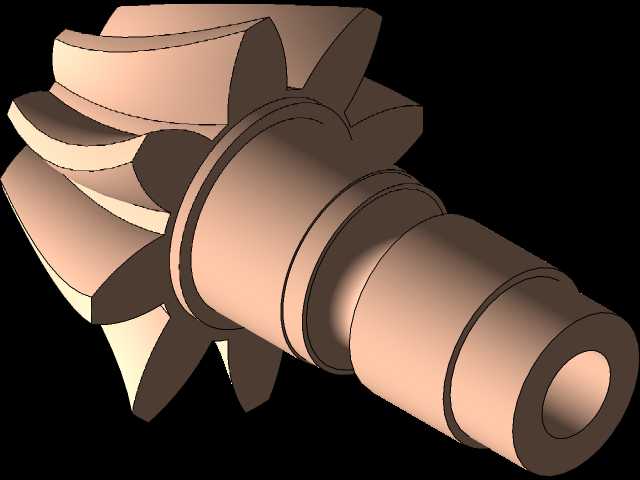

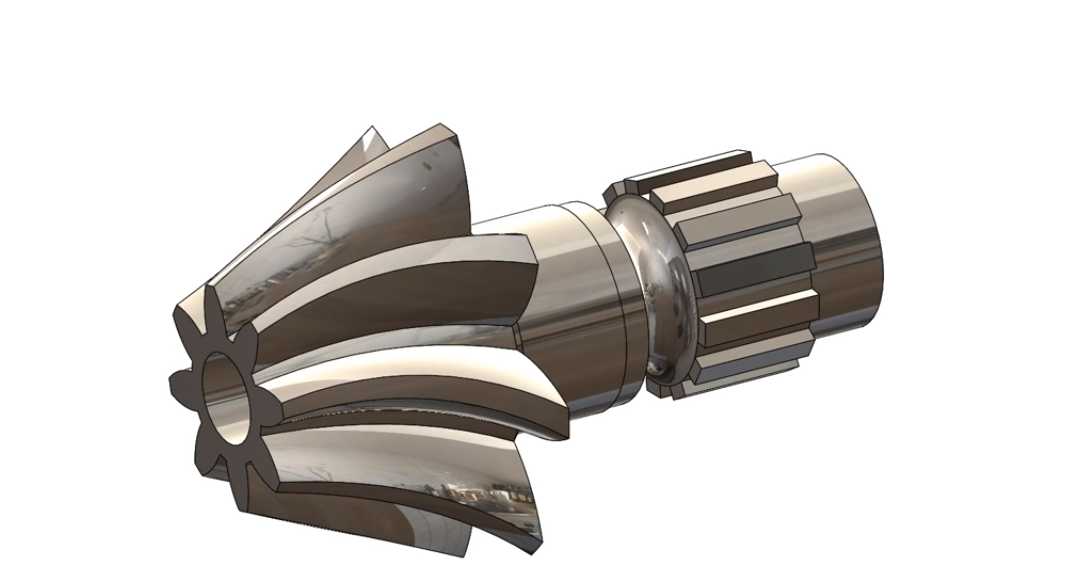

带花键连接端螺旋锥斜齿轮结构

　　这款斜齿锥齿轮集成了渐开线花键连接端，主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器输入端、机床主轴进给传动箱、小型工程机械的行走驱动单元、农机割台传动机构中，可在空间受限的传动布局里完成两垂直交错轴的动力衔接，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从一端逐步啮合到另一端，传动过程中冲击、振动与噪声都明显更低，适合中高速、中等载荷的连续运转工况。

　　从结构设计逻辑来看，轮齿采用螺旋锥齿形，齿线为曲线形态，啮合重合度相较直齿锥齿轮提升30%以上，单位齿面承受的载荷被更多同时啮合的轮齿分摊，齿面接触应力更低，能有效延长齿轮的服役寿命，减少长期运转下的点蚀、磨损失效概率。后端的渐开线花键连接段，采用齿侧定心的配合方式，相比单键连接，花键的多齿均匀承载特性可传递更大扭矩，同时具备更好的对中精度，装配时可沿轴向小幅调整安装位置，适配不同轴向间隙的装配需求，也能在传动过程中补偿少量的轴向窜动，避免轮齿出现偏载啮合的问题。

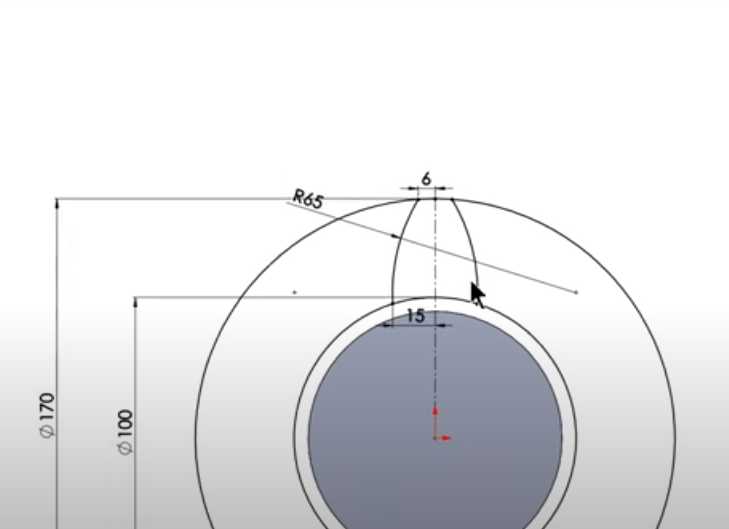

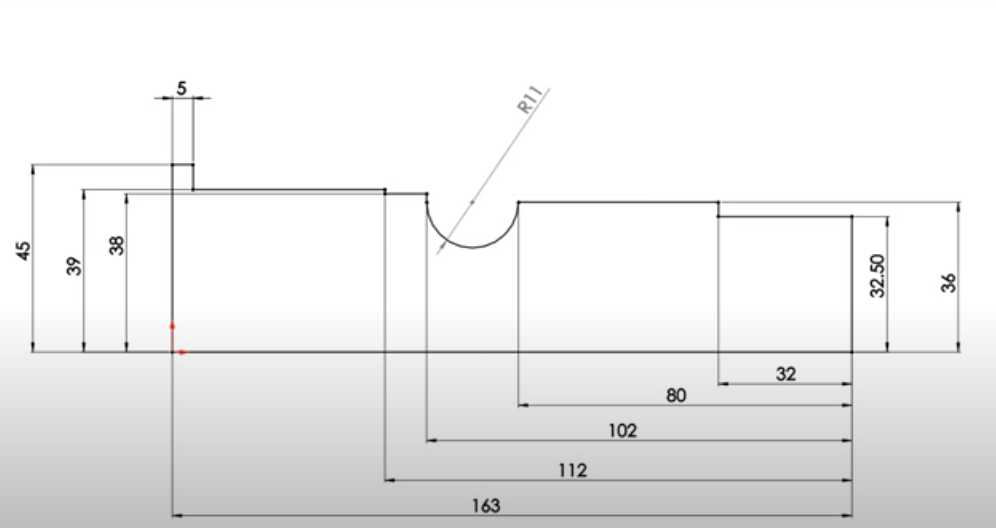

　　在安装边界层面，齿轮的锥齿端大径、齿宽、花键段的长度与大径、安装定位轴肩的尺寸都经过匹配校核，装配时锥齿的节锥顶点需与配对齿轮的节锥顶点完全重合，否则会出现轮齿一端接触、啮合间隙不均的问题，轻则导致传动噪声增大、齿面异常磨损，重则出现轮齿崩断的失效情况。花键配合段需涂抹适量润滑脂装配，避免硬敲硬砸导致花键齿变形，装配到位后需通过轴端挡圈或者锁紧螺母完成轴向固定，防止运转过程中齿轮轴向窜动脱离啮合位置。

　　实际应用选型时，需注意该齿轮的螺旋方向与配对齿轮的旋向匹配，保证啮合时两轮的轴向力方向指向各自的安装定位面，避免运转过程中轴向力推动齿轮脱离啮合位置。齿面的加工精度需满足对应传动级别的要求，用于高速传动场景时需做齿面修形处理，补偿加工与装配误差带来的啮合偏差，同时齿轮箱内需加注对应标号的齿轮油，保证啮合齿面得到充分润滑，带走啮合过程中产生的摩擦热量，避免齿面温度过高出现胶合失效。日常运维中，可通过观察齿面接触印痕的位置判断啮合状态是否正常，若接触印痕偏向轮齿大端或小端，可通过调整安装垫片的厚度微调齿轮轴向位置，让接触印痕处于齿面中部区域，保证传动平稳性与承载能力达到设计要求。
