多孔圆盘式机械连接定位金属构件

　　这类带均匀分布通孔的圆盘形金属构件，在流体控制、传动连接、传感检测类设备中应用十分广泛，不少压力变送器、流量传感器的承压端连接结构，以及液压管路的法兰转接段，都会采用类似的多孔圆盘设计来实现端面密封与周向定位。从实际装配场景来看，这类零件通常作为两个对接组件的中间衔接件，依靠端面的平面度保证密封性能，周向均匀分布的通孔则用于穿装紧固螺栓，安装时需要保证各孔位与对接件的螺纹孔同轴度偏差控制在0.1mm以内，避免螺栓受剪产生附加应力，影响长期使用的结构稳定性。

　　设计这类零件时，首先要根据对接管路或者设备接口的通径确定圆盘的中心内孔尺寸，再根据额定工作压力计算所需的螺栓数量与单孔直径——比如1.6MPa工作压力下的通径50mm接口，通常配置8个均匀分布的M8螺栓孔，孔中心所在的分度圆直径要比密封垫片的外径大3-5mm，保证垫片受压时不会被螺栓挤压破损。圆盘的厚度设计需要结合材料的屈服强度计算，避免螺栓预紧力作用下圆盘产生翘曲变形，一般采用304不锈钢材质时，厚度不小于8mm即可满足常规中低压工况的刚度要求，如果是用于高压工况，还需要在圆盘的密封端面加工0.5mm深的水线槽，增强密封圈的压缩密封效果。

　　从外形尺寸与安装边界来看，这类圆盘的外圆直径通常比分度圆直径大15-20mm，既保证螺栓安装时有足够的扳手操作空间，也不会因为外圆过大造成相邻安装部件的干涉。零件上的所有通孔都需要做倒角处理，孔口倒角C1即可，既可以去除钻孔产生的毛刺，也能在穿装螺栓时起到导向作用，避免螺栓螺纹被孔口刮伤。零件的两个端面需要进行磨削加工，表面粗糙度达到Ra1.6才能满足密封要求，如果是用于有腐蚀性介质的工况，还需要对零件表面做钝化处理，提升抗腐蚀能力。

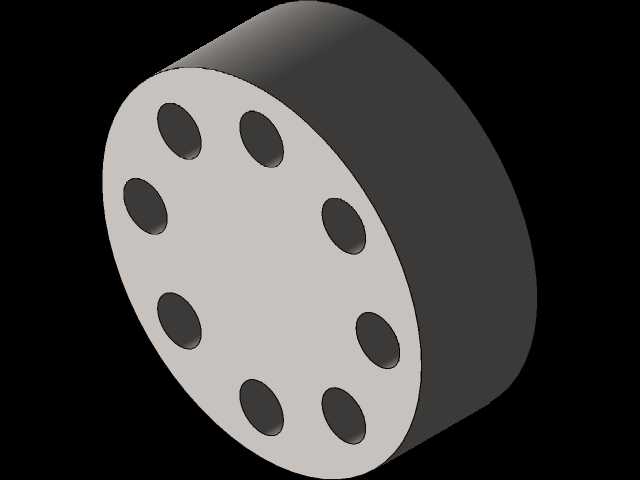

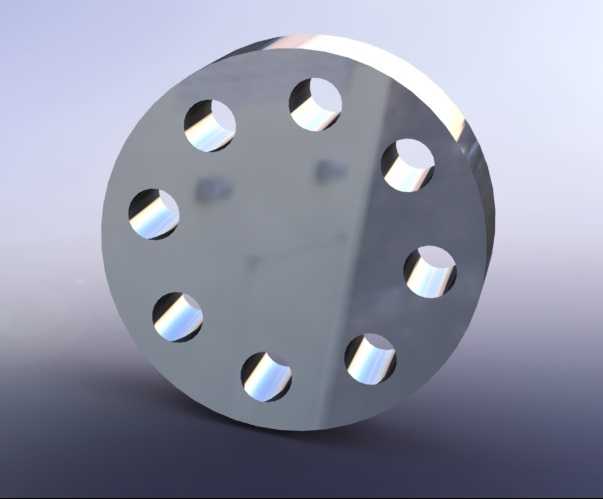

　　在实际建模过程中，这类零件的特征构建逻辑十分清晰，首先绘制圆盘的外圆与中心内孔的草图，拉伸得到基础基体，之后绘制单个螺栓孔的草图，通过圆周阵列命令生成所有均匀分布的通孔，最后添加孔口倒角与端面的精整特征即可。需要注意的是，阵列孔的数量要和对接件的孔数完全匹配，分度圆的尺寸公差要控制在±0.05mm以内，否则现场安装时会出现孔位错位，无法顺利穿装螺栓的问题。不少新手设计这类零件时容易忽略螺栓的安装空间，把孔位设计得过于靠近外圆边缘，导致螺栓头部分悬在圆盘外侧，预紧时受力不均，甚至会出现螺栓滑牙的问题，这一点在设计时需要结合所选螺栓的头部尺寸，核算孔中心到外圆边缘的距离，保证螺栓头完全落在圆盘端面上。

　　这类构件除了用于管路连接，在一些需要周向调节角度的传动机构中也会用到，比如传感器的安装支架转接盘，通过调整不同孔位的对接位置，可以实现传感器检测角度的微调，这时候孔位的分度精度就需要更高，通常角度偏差要控制在±0.05°以内，才能保证角度调节的准确性。如果是用于旋转工况下的连接，还需要对圆盘做动平衡校正，避免高速旋转时因为质量分布不均产生振动，影响设备的运行精度。
