带凸台通孔的T型安装固定连接块

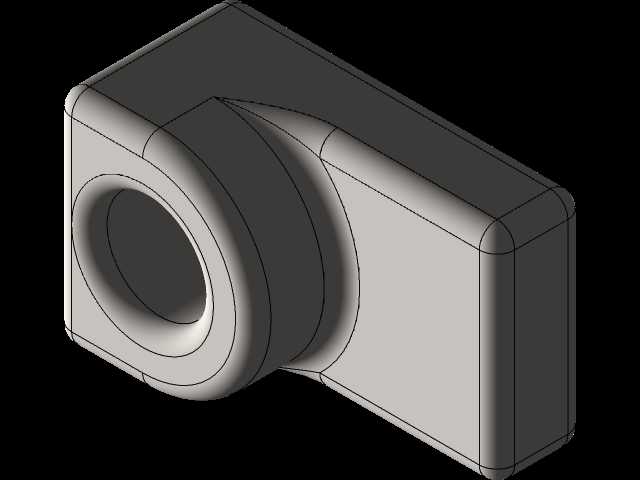

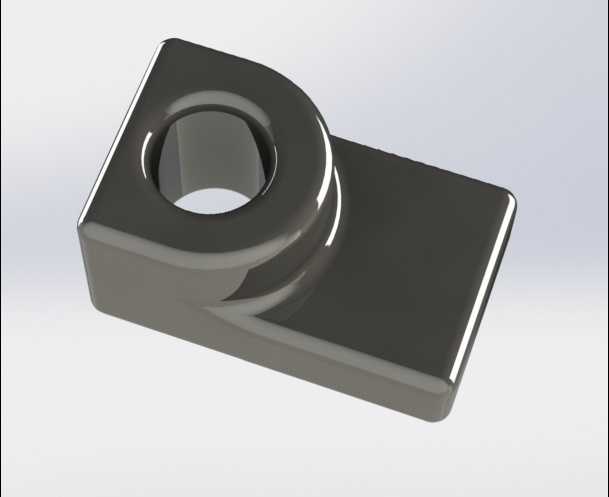

　　在工业装配场景中，这类带凸台通孔的T型结构固定件，常被用作小型功能部件的安装基座，尤其在传感器安装、小型气动元件定位、线束固定座等工位上使用频率极高。不同于标准平垫片或方形螺母，该零件的T型布局能够在有限的安装空间内，同时提供两个方向的支撑面：一侧的矩形平板作为贴装基准面，可直接贴合设备机架、型材槽面或者安装板平面，另一侧凸起的带孔圆环则作为功能连接位，用来穿装固定螺栓、定位销或者承接配套部件的轴端。

　　从结构设计逻辑来看，凸起圆环的内孔为光孔设计，孔壁与圆环外圆保持较高同轴度，能够保证穿装的紧固件不会出现偏斜，避免安装后部件产生错位应力。圆环与平板衔接处做了圆弧过渡处理，并非直角拼接，这一细节能够有效降低零件在受载时的应力集中系数，在承受垂直于平板方向的拉压载荷时，过渡位置不会因为应力突变产生开裂风险。平板部分的厚度与圆环高度保持合理比例，平板厚度足够保证贴装时不会因为螺栓锁紧力产生翘曲变形，圆环高度则能够为穿装的螺栓提供足够的啮合导向长度，避免出现螺纹咬合不足的问题。

　　实际安装过程中，该零件的平板部分可根据使用场景选择不同固定方式：如果是在铝型材槽内安装，可直接将平板卡入型材槽道，依靠槽壁限制平板的转动自由度，再通过凸台内孔穿入螺栓锁紧上部部件；如果是在平面安装板上使用，可在平板对应位置加工沉孔或者额外设置定位销，进一步限制零件的横向位移。需要注意的是，该零件的安装边界需要提前核算：平板的长宽尺寸决定了其占用的安装面大小，在排布密集安装点位时，需要预留出相邻零件之间的操作间隙，避免扳手等工具无法到达锁紧位置；凸台的外径尺寸则决定了上部配套部件的沉孔尺寸，设计配合件时需要预留0.1-0.2mm的间隙，保证装配时能够顺利对位。

　　从功能特性上看，该零件属于典型的一体式固定连接件，没有拼接结构，整体刚性优于组合式安装座，在承受振动载荷的工况下，不会出现拼接松动的问题。零件表面做了发黑或者镀锌类的防锈处理，能够适应普通车间的湿度环境，不会轻易产生锈蚀影响装配精度。在进行三维建模时，需要重点关注几个关键尺寸的公差配合：内孔的尺寸公差需要根据穿装的螺栓直径确定，通常采用H7级公差即可满足普通安装需求；平板的下表面作为安装基准面，平面度需要控制在0.05mm以内，保证安装后不会出现倾斜；凸台圆环的上端面需要与平板下表面保持平行，平行度公差控制在0.03mm范围内，避免锁紧后上部部件出现偏斜。

　　这类零件虽然结构简单，但在小型自动化设备、检测工装、传感器安装支架中是不可或缺的基础连接件，很多设计人员在选型时容易忽略过渡圆角、端面平行度这类细节，导致实际装配时出现安装不稳、紧固件偏斜、零件受载断裂等问题。在建模过程中，还需要考虑零件的加工工艺性：整体结构采用铣削加工即可完成，不需要特殊的工装夹具，平板的四个边角可根据需求做小倒角处理，去除加工毛刺，避免安装时划伤操作人员或者配套部件表面。如果是用于有绝缘需求的场景，也可在建模完成后将材质替换为工程塑料，调整对应壁厚即可满足绝缘安装的需求，但需要注意塑料材质的刚性较弱，需要适当增加平板厚度与凸台高度，避免锁紧时出现变形。
