多孔阵列式金属安装基准定位块

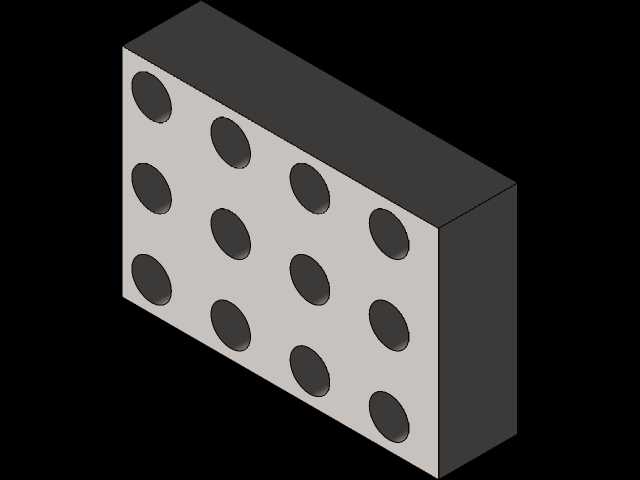

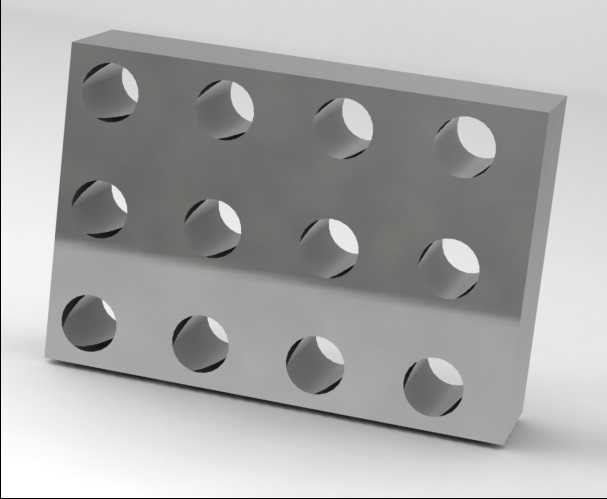

　　这类多孔阵列式金属块件，在工装夹具搭建、光学实验平台架设、自动化设备工位基准设置场景中应用十分广泛，属于可复用的模块化基准连接件。从结构设计来看，整体采用矩形金属坯料加工而成，三个相邻立面均做了等间距的通孔阵列排布，孔位轴线分别对应三维空间的X、Y、Z三个正交方向，相邻孔的中心距严格遵循通用模块化安装的孔距标准，能和市面主流的工业铝型材、组合夹具配件实现无偏差适配。

　　设计阶段首先要确定的是安装边界尺寸，块体的长宽高比例按照3:4:1的常规基准块比例设置，厚度方向预留足够的螺纹啮合深度，所有通孔均为贯穿式光孔，孔口做了0.2mm的倒角处理，既可以去除加工毛刺避免安装时刮伤操作人员，也能在穿入连接螺栓时起到导向作用，降低螺栓对中的装配难度。材质选用常规的45号结构钢，表面做喷砂氧化处理，一方面提升金属表面的防锈能力，另一方面哑光的金属表面不会在光学检测场景中产生强光反射，干扰视觉传感器的定位精度。

　　实际使用过程中，这类多孔块不需要做额外的二次加工，可直接通过螺栓穿过不同方向的通孔，和相邻的支撑型材、定位挡块、检测传感器支架做刚性连接，三个立面的多孔设计允许使用者根据实际工位的布局需求，任意选择连接面，不需要额外调整块体的摆放朝向就能完成多方向的构件拼接。孔位的阵列排布没有做错位设计，所有孔的中心都处于同一条正交网格线上，在搭建长距离工装框架时，能保证每一段连接的基准面都处于统一的坐标体系内，避免累计安装误差影响最终的工位定位精度。

　　从加工工艺角度考虑，这类块体的六个平面首先通过铣削加工达到平面度0.02mm的公差要求，相邻立面的垂直度公差控制在0.01mm以内，确保作为基准件使用时的精度可靠性。钻孔工序采用数控加工中心一次装夹完成三个立面的所有孔位加工，避免多次装夹带来的孔位位置偏差，每个孔的内径公差按照H7级精度加工，能和常用的M6、M8连接螺栓形成间隙配合，既保证安装时的顺畅度，也不会因为孔位间隙过大导致连接后出现晃动。

　　在设备组装场景中，这类基准块常作为传感器安装的过渡连接件，当设备机架的原有安装孔位和传感器的固定孔位不匹配时，可通过该块件的多孔位做位置调整，不需要在机架上重新钻孔破坏原有结构，大幅降低设备改造的工作量。在小型自动化设备的工位上，该块件也可作为工件定位的硬挡块使用，通过螺栓固定在输送带侧边或者工作台面上，利用块体的高精度平面作为工件到位的定位基准，相比焊接式挡块，这种模块化的多孔块可随时调整位置，适配不同尺寸规格的工件加工需求，重复定位精度能控制在0.05mm以内，满足大部分轻工装配、零件检测工位的精度要求。

　　需要注意的是，这类块件在安装时要保证连接面和被连接件完全贴合，不能有铁屑、毛刺等杂物夹在结合面之间，否则会导致块体安装后出现倾斜，影响后续连接构件的位置精度。如果用于重载的工装夹具场景，可在通孔内加装钢丝螺套，提升螺纹连接的强度，避免多次拆装后孔位出现磨损导致连接松动。日常维护时只需要定期清理表面的切削液、灰尘等杂物，不需要做特殊的防锈保养，表面的氧化层能适应车间内的常规温湿度环境，长期使用也不会出现明显的锈蚀变形。
