适用于3D打印的货运集装箱微缩模型

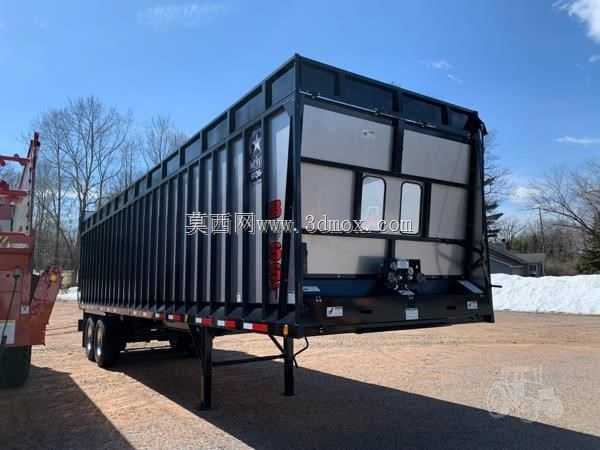

　　这款微缩集装箱模型的设计初衷，是面向3D打印场景还原公路货运领域常见的干货集装箱半挂结构，在做结构还原的时候，没有做过度的艺术化简化，而是保留了实车绝大多数具备功能辨识度的结构特征。从实际应用场景来看，这类微缩模型既可以作为物流装备展示的沙盘配件，也能用于货运场景教学的演示道具，同时也适配模型爱好者的收藏、场景拼装需求。

　　设计过程中首先考量的是3D打印的工艺适配性，所有外露的加强筋、侧墙板波纹结构、端部的门锁机构、支腿结构都做了壁厚优化，避免打印过程中出现薄壁坍塌、支撑难以去除的问题。实车的侧墙采用竖向波纹钢板结构，模型上对应保留了每一道波纹的凸起高度与间距比例，没有为了降低打印难度把侧墙做成光面，因为波纹结构本身就是集装箱侧墙承载的核心结构，承担运输过程中货物侧向外力的分散作用，微缩还原的时候保留这部分特征，才能准确传递集装箱的结构逻辑。

　　端部的箱门结构还原了双开门的铰链、锁杆、锁座细节，锁杆的手柄位置做了轻微的加厚处理，避免微缩尺寸下打印件出现断裂，同时保留了锁杆与锁座的配合间隙，打印完成后可以实现箱门的小角度开合，不需要额外做后期粘接固定。车架部分的承载梁、侧防护栏、尾部的保险杠、示廓灯安装位都按照实车的布局做了等比例缩放，支腿部分的结构做了分段设计，打印组装后可以模拟实车支腿伸出支撑的状态，和牵引车头模型搭配的时候，能够还原半挂集装箱脱离车头后的停放状态。

　　尺寸设计上严格按照1:50的常用货运模型比例做缩放，整体长度控制在260mm左右，宽度50mm，高度78mm，这个尺寸既能够适配主流的桌面级FDM3D打印机的成型幅面，不需要拆分打印就能一次性完成主体结构制作，也能和同比例的货运车头、堆场场景配件匹配。安装边界方面，模型底部预留了和标准半挂模型底座匹配的定位卡槽，卡槽深度2mm，宽度和同比例牵引鞍座的定位尺寸一致，不需要额外打磨就能直接卡装在配套的拖车头模型上，轮位的安装孔做了标准的3mm直径设计，适配同比例的模型轮胎配件，不需要用户自行扩孔就能完成轮组安装。

　　结构设计上还考虑了不同打印工艺的适配性，如果是用光固化工艺打印，可以直接打印带细节的整体侧墙，波纹结构的最小壁厚设置在1.2mm，既保证细节还原度，也不会因为壁厚过薄导致打印件透光变形；如果是用FDM工艺打印，侧墙的波纹凸起高度设置在0.8mm，刚好适配0.4mm喷嘴的双线打印路径，不需要做额外的壁厚调整就能打出清晰的波纹轮廓。尾部的牌照安装位、反光标识粘贴位都做了浅凹槽设计，后期用户可以自行粘贴水贴来还原实车的标识细节，凹槽深度0.2mm，粘贴水贴的时候不会出现边缘翘起的问题。

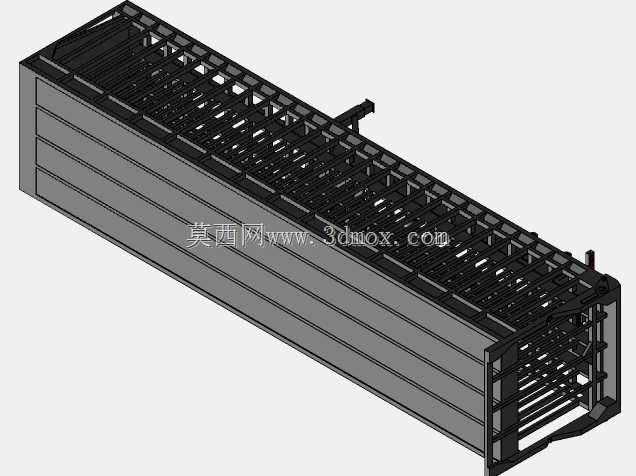

　　在做结构校核的时候，特意把集装箱顶部的加强梁结构做了内部填充优化，模型内部的空腔没有做成完全实心，而是保留了和实车一致的空腔结构，仅在边角位置做了加强筋连接，既降低了打印耗材的用量，也避免了实心结构打印过程中出现的收缩变形问题。侧墙和车架的连接位置做了内嵌的搭接止口，粘接的时候可以直接对齐止口，不会出现粘接错位的问题，止口的配合间隙设置在0.1mm，普通的模型胶水就能实现牢固粘接，不需要做后期的填缝打磨。

　　不同于市面上很多简化的集装箱玩具模型，这款设计在细节上保留了实车侧面的绳钩、底部的侧灯安装位、支腿的调节齿轮结构，这些细节虽然尺寸很小，但在建模的时候都做了独立的特征，没有用贴图代替，打印完成后这些细节都能清晰呈现，能够满足专业沙盘场景对装备还原度的要求。针对3D打印常见的层纹问题，所有外露的平面都做了0.1mm的拔模斜度，打印完成后只需要简单的打磨就能获得光滑的表面，不需要做大量的后期处理。
