工业检测用块状传感安装基座结构设计

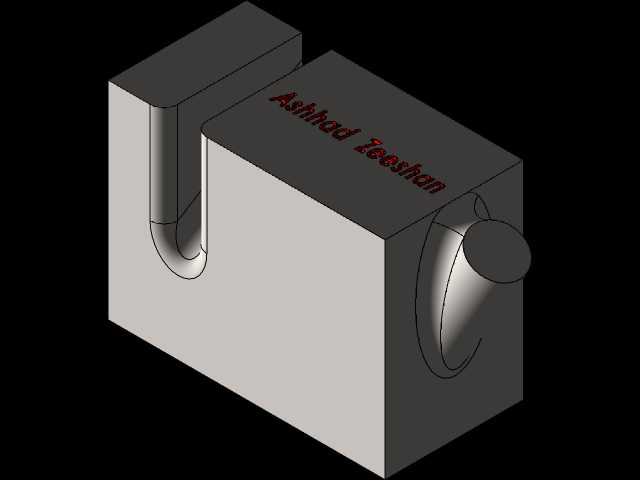

　　在工业自动化检测工位的布局中，这类块状结构的传感安装基座，主要承担着传感元件的定位承载、安装基准固定的作用，常见于生产线工件到位检测、位置反馈、行程限位的工位上，适配各类光电、接近类传感元件的安装需求，不需要额外做复杂的转接支架就能直接固定在设备机架、工装台板的对应位置。从结构设计逻辑来看，整体采用一体化铣削成型的块状主体，没有多余的拼接结构，能避免装配带来的累计误差，保证传感元件安装后的位置精度。主体一侧预留的L型卡槽结构，是为了适配设备上的导轨式安装场景，不需要额外打孔锁附就能快速卡入标准导轨，卡槽的内侧做了微小的倒角处理，安装时能顺畅滑入，不会出现卡滞刮蹭导轨表面的情况，卡槽的深度经过测算，卡入后能承受常规设备运行产生的振动，

　　不会出现松脱移位的问题。主体顶面的平整安装面是核心的定位基准，平面度控制在0.02mm以内，能保证传感元件安装后检测面的平行度要求，避免因为安装面倾斜导致检测距离偏差、误触发的情况出现，顶面预留的两个微型安装孔，采用标准的细牙螺纹规格，适配市面上多数小型传感元件的安装孔距，不需要二次扩孔攻丝就能直接锁附固定。侧面延伸出的斜向支撑凸台，是为了分担传感元件接线端的受力，当设备运行中出现线缆拉扯的情况时，凸台能抵住传感元件的尾部，避免长期受力导致螺纹连接松动，同时凸台的斜角设计刚好避开了线缆的弯折半径，不会出现线缆过度弯折导致线芯断裂的问题。从安装边界尺寸来看，整体结构的长宽高比例适配多数紧凑安装空间的需求，主体的厚度足够保证结构刚性，

　　在常规的工业振动环境下不会出现形变，安装时占用的横向空间较小，即使在密集排布的检测工位上，也不会和相邻的传感组件、工装结构产生干涉。这类基座的材质选用常规的45号钢做表面发黑处理，既能保证足够的结构强度，也能在车间多油污、多粉尘的环境下具备基础的防锈能力，不需要做特殊的表面涂层就能满足长期使用的需求。在实际建模过程中，所有的安装孔位、卡槽尺寸都严格对应通用工业标准件的参数，没有做非标的自定义尺寸，方便后续加工时直接选用标准刀具进行铣削加工，减少特殊刀具的使用成本，所有的棱边都做了0.5mm的倒角处理，既避免加工后锐边割手的问题，也能在安装时起到导向作用。结构上没有设计多余的减重槽，是因为这类安装基座本身尺寸较小，

　　减重带来的重量变化可以忽略，反而实心结构能更好的吸收设备运行产生的振动，保证传感元件的检测稳定性，避免因为结构共振导致检测信号出现波动。在实际应用场景中，这类基座不仅可以用于固定传感元件，也可以作为小型行程挡块、定位块使用，只要安装孔距匹配，就能适配多种工位的安装需求，不需要单独重新设计加工，具备一定的通用适配性。建模时所有的配合面都预留了合理的公差带，安装孔的位置度公差控制在0.05mm以内，保证加工后能和标准件顺畅装配，不会出现孔位错位无法安装的问题，卡槽的宽度尺寸按照标准导轨的公差做了微小的正偏差，既能保证卡入后的配合松紧度合适，也不会因为间隙过大导致安装后出现晃动。
