三泵加药系统工业设备三维设计作品

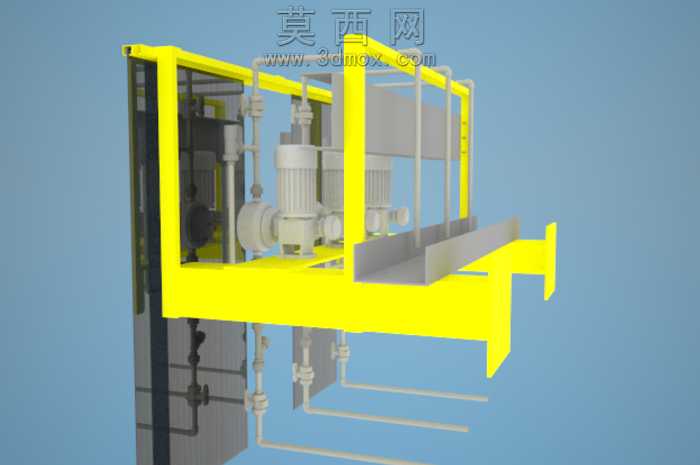

本作品为三泵加药系统的三维建模设计成果，建模阶段依托三维设计软件完成全比例1:1实物还原，首先搭建整体承载框架结构，采用黄色方通型材作为主体支撑骨架，精准绘制型材的拼接点位、安装孔位与连接结构，确保框架的承重逻辑与实际工业安装要求完全匹配。设备核心的三台加药泵组按照实际排布间距完成装配建模，还原泵体的电机外壳、泵头、接线端等细节结构，配套的进出口管路系统严格遵循流体管路设计规范，绘制出不同通径的管道、弯头、阀门、接头等部件，还原管路的走向、连接顺序与固定点位，清晰呈现药剂从吸入端到输出端的完整流道结构。材质渲染阶段针对不同部件匹配对应工业材质，框架部分赋予黄色喷塑金属材质，还原工业设备常用的防护涂层质感，泵体电机部分做灰铸铁与银白金属分色处理，区分电机壳体与泵头的材质差异，管路部分根据输送介质特性匹配对应金属或工程塑料材质，阀门手柄、密封件等小部件做差异化色彩区分，提升整体模型的辨识度。结构设计上充分考虑设备的实际运维需求，预留泵组的拆装操作空间，管路排布避开设备维护点位，框架侧边预留电控元件的安装区域，底部设置接液槽结构承接可能的滴漏液体，整体结构紧凑且布局合理，完全符合水处理、化工场景下加药系统的实际使用要求。建模过程中对所有部件做参数化约束，确保各装配部件之间无干涉问题，可直接用于设备方案展示、安装指导、结构优化等场景，渲染输出的效果图清晰呈现设备的整体外观与核心结构，直观展示三泵加药系统的布局逻辑与组成部件。
