长距多工位同步输送装配作业设备

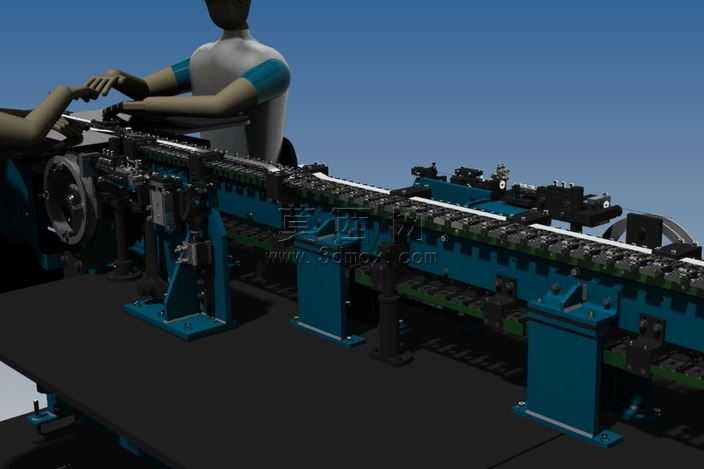

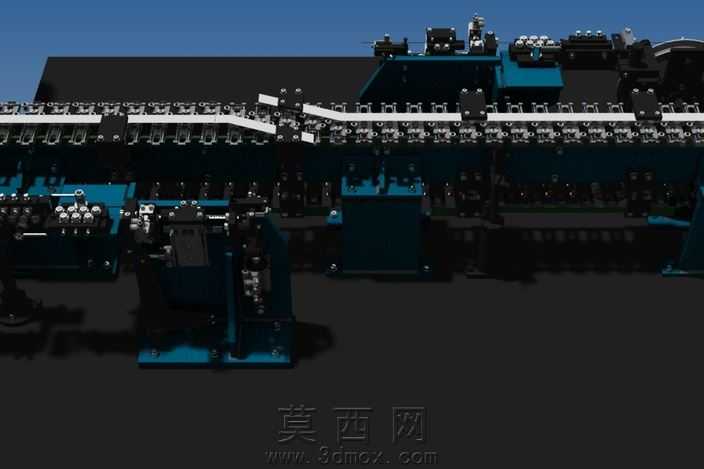

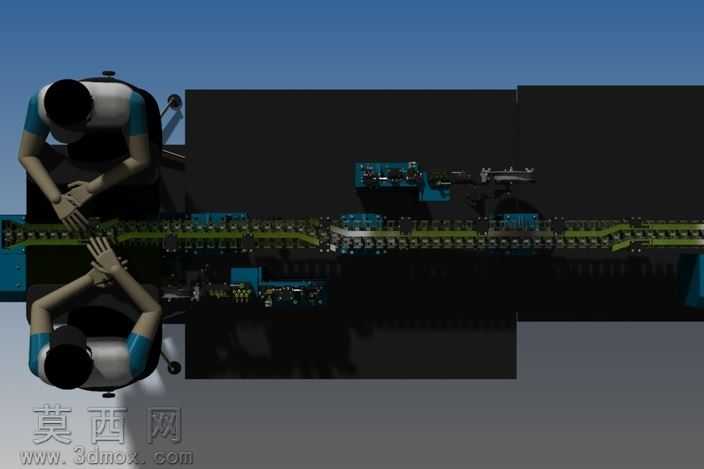

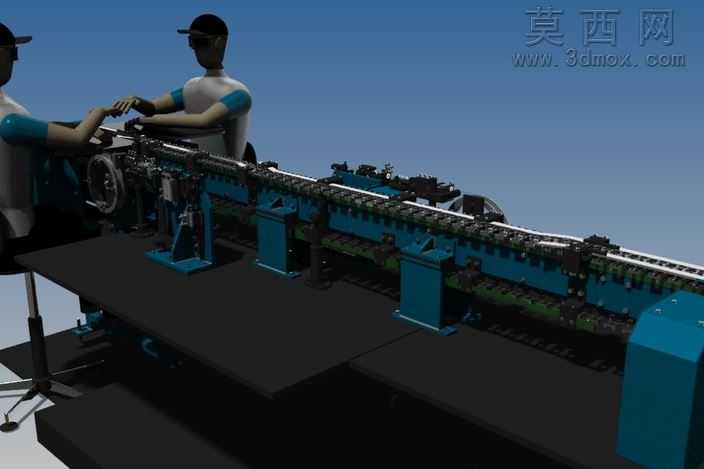

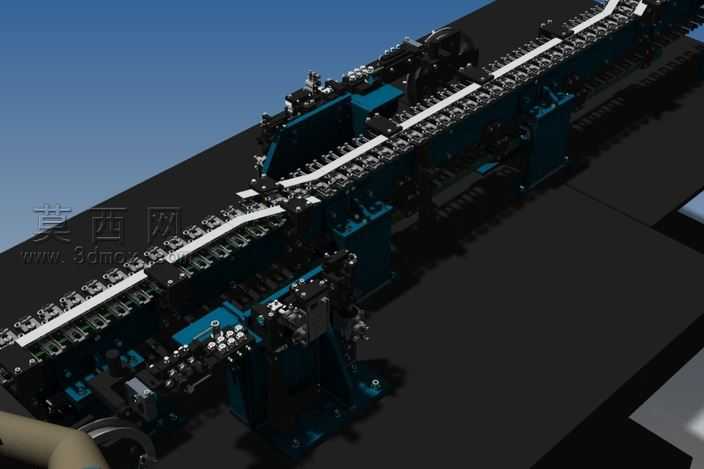

本模型采用三维参数化建模方式完成整体搭建，建模过程中严格遵循自动化输送装配设备的实际工程比例，对每一处结构细节做了精细化还原。模型主体为长条形直线输送主体，底部采用多组立式方管支撑脚搭配落地安装底板，支撑结构做了加强筋加固设计，保证长跨度架体的结构稳定性，架体上沿铺设高精度直线导轨作为载具的运动导向，导轨旁侧布置同步传动带轮组与张紧调节机构，可实现载具的等距同步输送，保证各工位定位精度。输送线沿长度方向排布多组独立作业工位模块，每个工位配置对应工装夹具、定位挡停机构与作业执行组件，可完成工件在输送过程中的多工序连续装配作业。模型还搭配了人体工学操作位的假人模型，还原操作人员在工位旁的作业姿态，验证设备操作空间的合理性。材质渲染阶段，对设备不同部件做了差异化材质区分：支撑脚、主体架体采用哑光深蓝工业喷塑材质，导轨、传动轮等运动部件采用亮面金属镀铬材质，工装夹具采用发黑处理的金属材质，操作台面采用哑光黑色防滑台面材质，假人模型采用工业仿真常用的灰白配浅蓝的硬质塑料质感，背景采用渐变天蓝色模拟车间展示环境，渲染时添加了柔和的环境光与定向补光，清晰呈现设备各部分的结构层次与装配关系。设计思路上，该设备针对小型零部件的连续化装配需求设计，采用模块化工位布局，可根据实际生产工序增减工位模块，输送速度与挡停定位逻辑可适配不同生产节拍，架体底部预留了电气布线与气动管路的安装空间，整体结构兼顾刚性、可维护性与拓展性，可作为非标自动化输送装配设备的设计参考方案，也可用于产线布局仿真、作业流程演示等场景。
