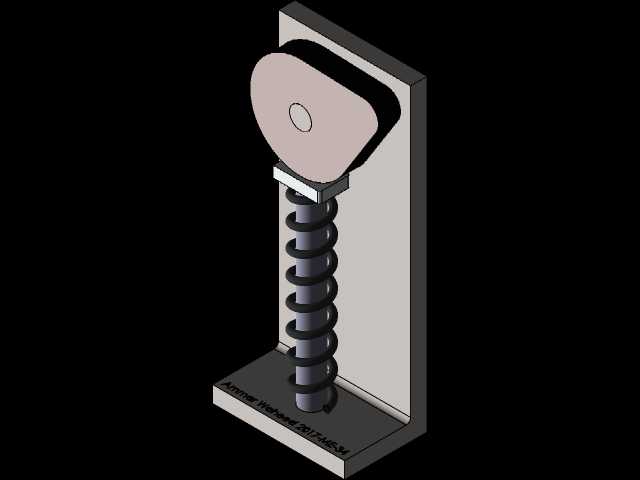

盘形凸轮弹簧复位从动件教学演示结构

　　这套凸轮从动件结构，最常见的应用场景是高校机械原理教学实验台、小型自动化设备的间歇进给工位，以及轻工机械里的周期性动作执行端，比如包装设备的推料工位、小型检测设备的探头抬升机构，都能看到这类基础结构的变体。实际使用中，这套结构依靠盘形凸轮的轮廓曲线驱动从动件做竖直方向的往复直线运动，底部的压缩弹簧始终提供向上的复位力，保证从动件端部的接触块始终贴合凸轮轮廓面，不会在凸轮回程阶段出现脱离、跳顿的情况，整套动作的行程完全由凸轮轮廓的升程段决定，不需要额外设置行程开关来控制从动件的位移上限，结构可靠性远高于同行程的气缸直推结构，尤其适合需要固定周期、固定位移重复动作的工位，不会因为气源压力波动出现行程偏差。从设计思路来看，

　　这套结构采用立式背板安装的布局，所有部件都固定在一块竖直安装板与底部基座组成的L型支架上，安装时只需要固定底部基座的两个安装孔位，就能保证整套机构的垂直度，不需要额外做支撑结构的调校。凸轮部分采用偏心盘形轮廓，基圆段对应从动件的最低停留位置，升程段采用等速运动曲线，能保证从动件抬升过程速度平稳，不会出现刚性冲击，适合低速运转的演示场景与轻载执行工位；从动件本身采用光杆导向结构，导向段直接穿过背板上的导向套，没有多余的导轨部件，加工时只需要保证导向套孔与安装板的垂直度，就能避免从动件运动卡滞。弹簧的选型上，这套结构选用了等节距圆柱压缩弹簧，预压量设置为总压缩量的15%，既可以保证从动件与凸轮的贴合压力足够，

　　不会在高速转动时出现从动件跳离凸轮面的情况，又不会因为弹簧压力过大导致凸轮接触面磨损过快，接触块采用耐磨尼龙材质，直接嵌在从动件顶端，磨损后只需要更换接触块，不需要更换整根从动件，后期维护成本极低。从安装边界来看，整套结构的横向占用空间集中在背板宽度范围内，凸轮的最大回转半径没有超出背板的侧边，安装时不需要在侧边预留额外的避让空间，竖直方向的总高度由凸轮基圆中心高度、从动件最大升程、弹簧自由长度共同决定，底部基座的厚度足够抵消弹簧压缩时的反作用力，不会出现安装后基座翘曲的情况。导向套与背板采用过盈配合压装，不需要额外的紧固件固定，从动件杆身与导向套的配合间隙控制在0.02mm以内，既可以保证运动顺畅，

　　又不会出现横向窜动导致的接触块偏磨。在实际教学场景中，这套结构可以直接搭配手动转动轴使用，学生可以手动转动凸轮轴，直观观察凸轮轮廓不同段对应的从动件运动状态，理解升程、回程、停留段的动作逻辑，也可以搭配小型减速电机做连续运转演示，展示弹簧复位结构的动态工作过程；在工业设备的实际应用中，这类结构通常会在凸轮轴端加装同步带轮，与设备的主轴做同步传动，保证从动件的动作节拍与设备其他工位完全匹配，不需要单独设置驱动控制程序，能大幅简化设备的电控逻辑。结构的所有受力部件都做了等强度设计，从动件杆身的直径满足最大顶出力下的刚度要求，不会在顶推负载时出现杆身弯曲，背板的厚度足够承受凸轮转动时的侧向力，不会因为长期受力出现背板变形导致导向精度下降。接触块与凸轮的接触面做了小圆弧倒角，避免凸轮轮廓与接触块边缘出现剐蹭，转动过程中接触面的压强分布均匀，长期运转也不会出现凸轮轮廓局部凹陷磨损的问题。
