多工位连续冲压级进模结构设计

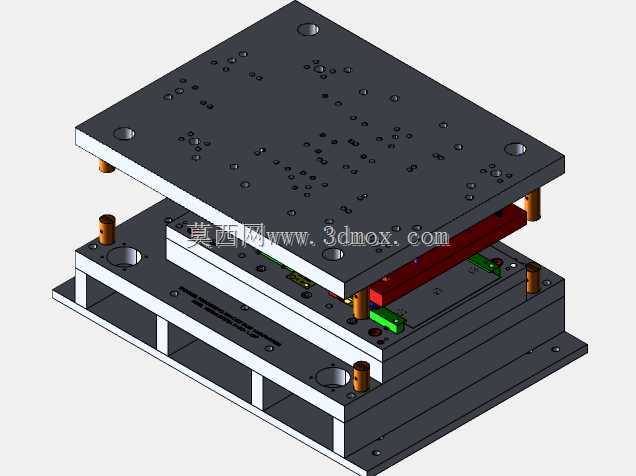

　　这套连续冲压模具的整体结构采用上下三板叠层布局，上模座、卸料板与下模座之间通过四根独立导柱完成开合模导向，导柱沿模座四角对称分布，能够承受高速连续冲压过程中产生的侧向偏载，避免凸凹模出现对位偏移。模座本体采用厚钢板铣削加工成型，底面与顶面均预留了设备安装的T型槽避让位与螺栓过孔，可直接适配普通开式压力机与高速冲床的工作台面安装尺寸，无需额外加工转接垫板。

　　模具内部沿送料方向依次排布冲裁、折弯、整型、分离多个工位，料带通过侧面的导料板完成进给导向，卸料板内置弹性卸料组件，冲压完成后可将包覆在凸模上的料带平稳剥离，避免带料变形影响后续工位进给精度。工位之间设计有独立的定位钉，配合送料机的步距进给实现每一次冲压的精准定位，最终工位将成型完成的工件从料带上分离，直接落入下方收料区域。

　　这类级进模主要应用于五金冲压件的大批量生产场景，常见于电子电器五金配件、汽车小型冲压零部件、家电金属结构件的加工产线，相比单工序模能够减少多次装夹带来的定位误差，同时大幅降低人工操作成本，单套模具在常规维护下可完成百万冲次以上的连续生产。设计过程中优先考虑了工位排布的工艺合理性，将冲裁工序前置去除多余料边，后续依次完成成型工序，避免材料流动过程中出现拉扯变形；各工位的凸模固定方式采用挂台与压板组合结构，维护时可单独拆卸磨损的凸模进行更换，无需拆解整副模具。

　　模具的闭合高度、开模行程均按照通用压力机参数范围设计，上下模座的安装孔位采用标准化布局，适配不同吨位冲床的装模要求；内部的弹簧、导柱、螺钉等标准件均选用行业通用规格，备件采购与替换十分便捷。模座表面分布的多组安装孔用于固定不同工位的凹模镶件，镶件采用单独磨削加工，局部磨损后可单独替换，有效延长模具整体使用寿命。卸料板与凸模之间采用小间隙配合，既能够对凸模形成辅助导向，又可以在冲压时压紧料带，抑制材料冲压过程中的翘曲变形。下模座对应各工位设计有漏料孔，冲裁产生的废料可直接通过漏料孔落入设备下方的废料槽，无需人工清理，适配自动化连续生产的作业需求。
