导柱式冲孔冲压模具结构设计

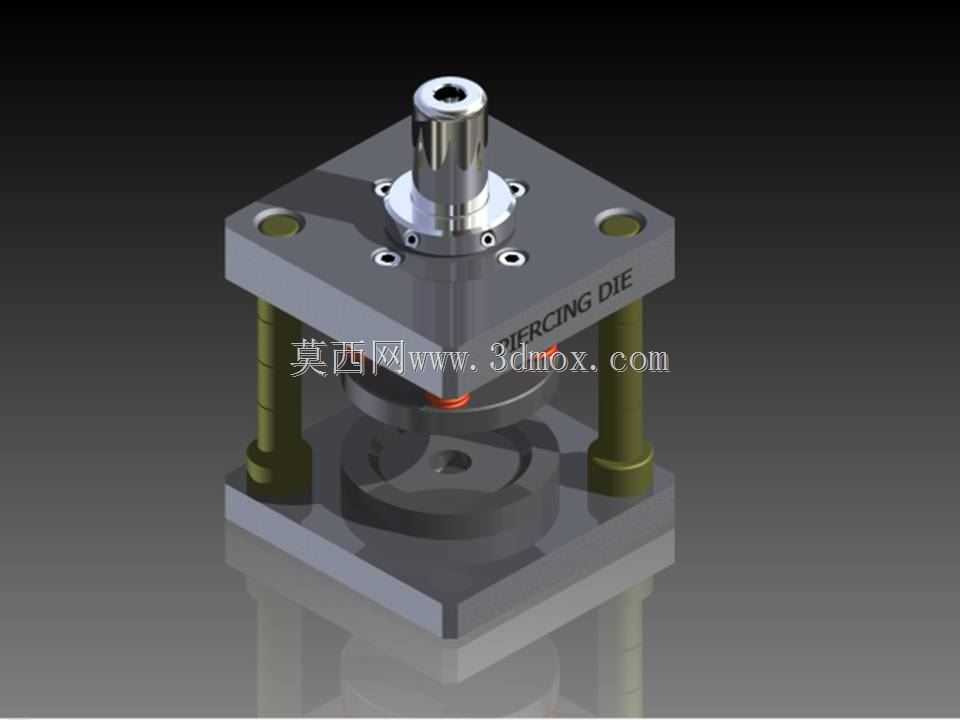

　　这套冲孔模属于典型的冷冲压工序用工装，主要应用于五金零件批量冲孔加工场景，在电子接插件、小型五金结构件、通讯类金属配件的生产环节中，这类模具承担着在板料或成型坯件上冲出指定形状、尺寸通孔的核心工序，是冲压生产线中完成孔位加工的核心工装单元。从结构布局来看，该模具采用后侧双导柱模架结构，上下模座通过两根独立导柱实现合模导向，导柱与导套的配合间隙控制在H7/h6精度区间，能够在连续冲压过程中保证凸模与凹模的同轴度，避免冲裁间隙不均导致的孔位毛刺过大、凸模崩刃等问题，这种导柱布局的模架操作空间开阔，方便操作人员在模具前侧完成坯料放置与成品取出的动作，适配中小型冲床的安装台面。上模部分的模柄采用压入式结构与上模座连接，

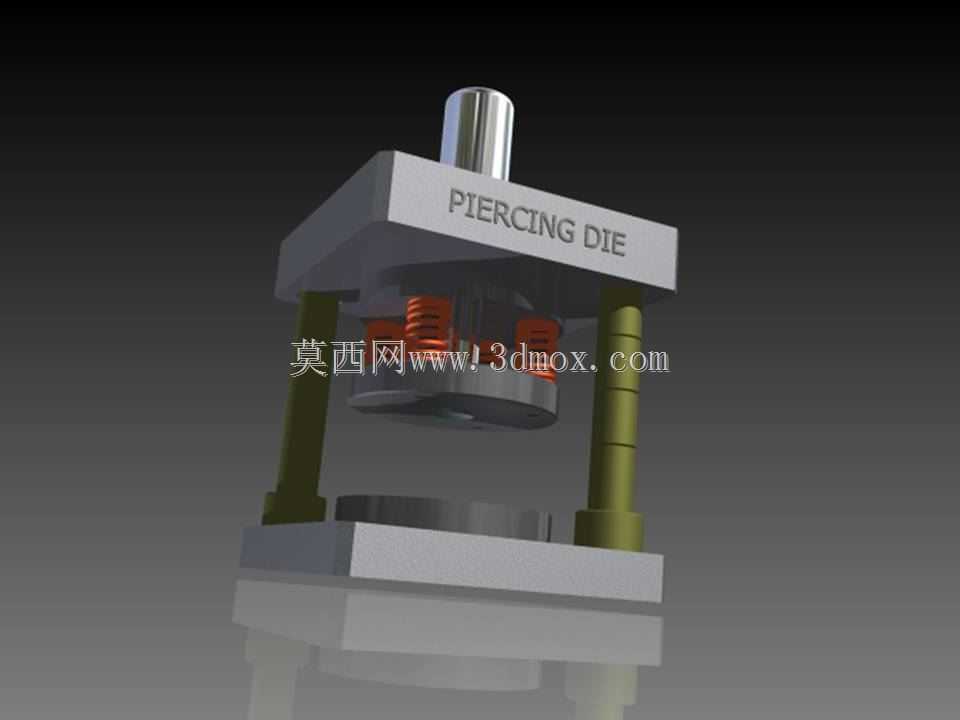

　　模柄直径适配常规开式冲床的滑块安装孔，安装时无需额外加工转接法兰，直接装入滑块模柄孔后通过顶丝锁紧即可完成固定，上模座下方依次安装垫板、凸模固定板、卸料板，其中凸模采用台阶式固定结构，凸模尾部的台阶卡在固定板的沉孔内，配合销钉定位、螺栓锁紧，能够承受冲裁过程中的反向冲击力，避免凸模在反复冲压过程中出现移位或下沉。卸料部分采用弹性卸料结构，卸料弹簧安装在上模座与卸料板之间的预留孔位内，合模时卸料板先接触坯料，在弹簧力作用下将坯料压紧在凹模表面，冲裁完成后上模回程时，卸料板在弹簧回复力作用下将箍在凸模上的坯料卸下，避免坯料随凸模上行，弹簧的预压缩量根据待冲板材的厚度调整，保证卸料力足够同时不会压伤坯料表面。下模部分的凹模采用整体式结构，

　　通过销钉与螺栓固定在下模座上，凹模的刃口高度根据冲裁材料的厚度设计，刃口下方设计落料斜度，冲下的废料能够顺着斜度从下模座的漏料孔直接排出，避免废料堆积在凹模孔内涨裂刃口。模具的闭合高度设计适配16吨到25吨区间的开式可倾压力机，安装时需要根据冲床的闭合高度调整连杆长度，保证模具在最低工作位置时凸模进入凹模的深度为1到1.5倍料厚，既保证冲孔断面完整，又避免刃口过度咬合加速磨损。从设计思路来看，这套冲孔模的结构优先考虑了加工便利性与维护成本，所有模板类零件均采用标准模架配套的标准尺寸规格，凸模与凹模的材料选用Cr12MoV冷作模具钢，淬火硬度控制在HRC58到62之间，能够满足普通冷轧钢板、铝板、铜板等常用五金材料的冲孔加工需求，

　　单次刃磨后的冲压寿命可达数万次。在安装边界上，下模座的安装槽尺寸适配常规冲床的T型槽间距，安装时通过T型螺栓与压块将下模座紧固在冲床工作台上，上模通过模柄与滑块连接后，需要手动盘车检查合模过程中导柱与导套的滑动是否顺畅，凸模与凹模的对位是否准确，确认无卡滞、无偏磨后才能进行试冲。试冲过程中需要先采用废料试冲，检查冲孔的断面质量，若出现断面斜度过大、毛刺超标的情况，需要调整冲裁间隙或检查导柱导向是否存在间隙过大的问题，试冲合格后才能进行批量生产。日常使用过程中，每次冲压行程结束后需要及时清理凹模表面的废料与碎屑，定期在导柱、导套的配合面涂抹润滑油，保证导向结构运动顺畅，避免干摩擦导致导柱拉伤，当冲孔毛刺超过允许值时，需要及时拆卸凸模与凹模进行刃磨，刃磨后需要重新调整凸模进入凹模的深度，保证冲裁工序稳定。这类冲孔模的结构通用性较强，只要更换不同形状、尺寸的凸模与凹模镶件，就可以适配不同孔型、不同规格零件的冲孔需求，不需要更换整套模架，能够有效降低中小批量五金零件生产的模具投入成本，在小型五金加工厂、通讯配件生产车间的冲压工序中应用十分广泛。
