起重吊装用重型滑轮三维结构设计

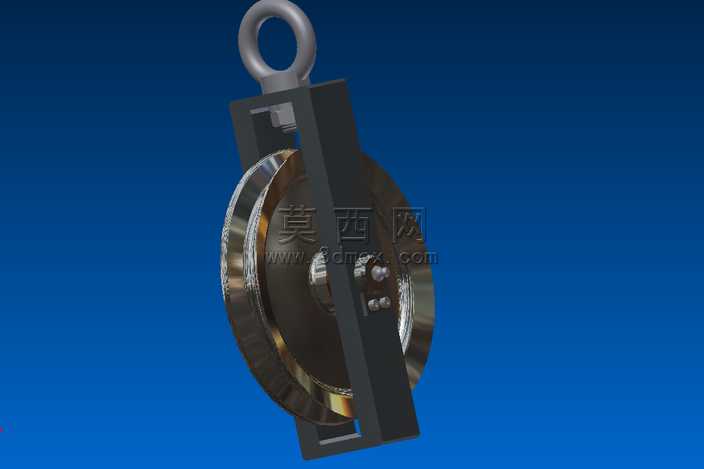

本滑轮三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械设计规范，先通过草图绘制滑轮的截面轮廓，利用旋转特征生成带绳槽的轮体主体，轮体绳槽采用圆弧过渡设计，适配对应直径的钢丝绳使用，避免绳索与轮体产生硬摩擦造成磨损。轮体中心设计有适配轴承安装的阶梯孔结构，保证轮体可绕中心轴顺畅转动，减少转动过程中的摩擦阻力。两侧的支撑板采用拉伸特征生成，板材厚度经过受力校核，顶部设计有吊环结构，吊环与支撑板通过销轴连接，销轴位置添加了同轴心配合约束，保证吊环可灵活转动适配不同的吊装挂接角度。模型装配过程中添加了完整的配合约束，轮体与中心轴之间添加了转动副约束，支撑板与中心轴之间添加了固定配合，吊环与顶部销轴之间添加转动配合，完全还原滑轮实际使用时的运动状态。材质渲染阶段，轮体部分赋予金属镀铬材质，模拟实际滑轮的金属光泽与耐磨表面特性，支撑板赋予哑光黑色金属漆材质，模拟重型钢结构的表面处理效果，吊环部分赋予镀锌金属材质，还原吊装配件的防腐处理外观，背景采用深蓝色渐变背景突出模型主体结构，渲染时添加了环境光反射效果，让金属材质的质感更加真实自然。设计过程中充分考虑滑轮的实际受力场景，轮体绳槽的深度、宽度均按照起重滑轮的设计标准设定，支撑板的间距与轮体宽度精准匹配，避免轮体转动时出现窜动，顶部吊环的孔径尺寸适配常规起重吊钩的挂接需求，整体结构紧凑合理，各零部件之间无干涉问题，可直接用于起重设备的结构演示、吊装方案模拟以及相关五金配件的设计参考，模型的所有特征均保留参数化属性，可根据实际使用需求调整轮体直径、额定载荷对应的板材厚度、绳槽尺寸等参数，快速衍生出不同规格的滑轮设计方案。
