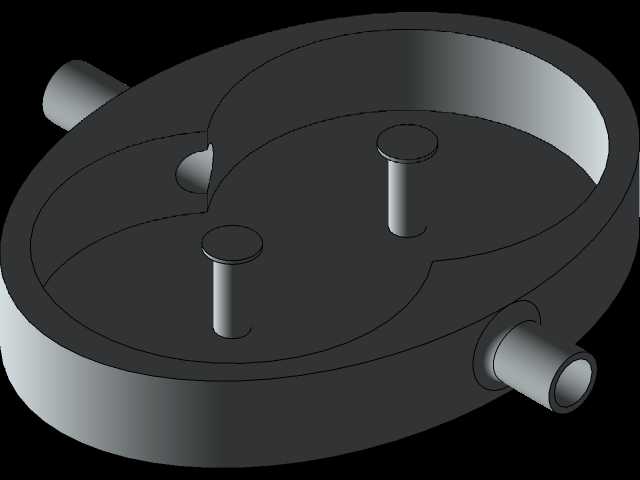

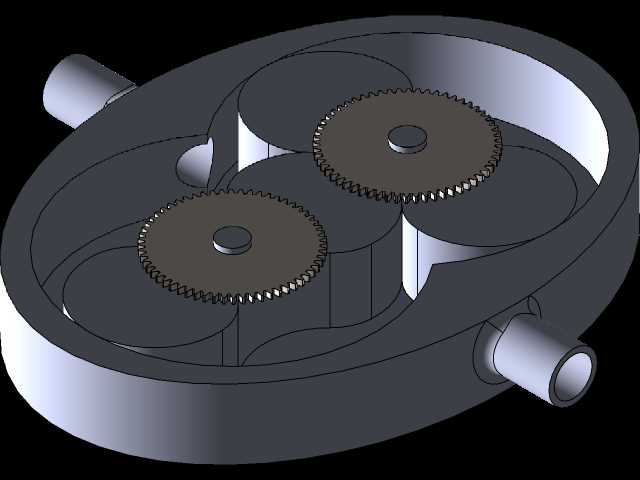

罗茨式容积回转压缩设备结构展示

这款罗茨压缩结构的三维设计，重点还原了容积式回转压缩设备的核心工作构型，可广泛应用于工业气源输送、污水处理曝气、水产养殖增氧、化工行业低压气体输送、冶金行业鼓风送风等多个场景，是低压工况下稳定输送洁净气体的核心设备构型。该结构依靠壳体内两个共轭啮合的8字形转子做同步反向回转，完成进气腔与排气腔的容积变化，实现气体的抽吸、压缩与排出，整个工作过程无内部油液接触，可输出无油洁净的压缩气体，适配对气源洁净度有要求的食品、医药、电子等行业的低压供气需求。设计过程中优先保障转子型线的共轭啮合精度，两个转子的型线采用圆弧与摆线组合的共轭轮廓，运行过程中转子之间、转子与壳体内壁之间始终保持均匀的微小间隙，既避免运转过程中出现刚性摩擦损耗，又能有效减少压缩腔的气体内泄漏，提升容积效率。壳体采用椭圆形包容腔体设计，两侧端盖集成转子轴的支撑定位结构，进出气接口采用径向对称布置，可根据实际安装场景灵活调整接管方向，适配不同管路布局的安装需求。转子轴采用两端支撑的简支梁结构，可有效抵消转子回转过程中产生的径向载荷，降低运转过程中的振动幅度，延长支撑部件的使用寿命。在安装边界设计上，该结构的进出气接口采用标准法兰连接尺寸，可直接对接同通径的工业管路，底部预留通用安装脚位，可适配常规工业设备安装基座的固定孔距，无需额外定制转接构件即可完成现场安装。转子与壳体的间隙控制在合理范围内，兼顾运转效率与加工装配可行性，既不会因间隙过大导致气体回流降低压缩效率，也不会因间隙过小提升加工与装配的精度要求，平衡了设备性能与生产制造成本。同步齿轮布置在壳体外侧的齿轮箱腔内，与压缩腔完全隔离，可避免润滑油进入压缩腔污染输送介质，同时方便日常运维过程中的齿轮润滑与间隙调整，降低设备长期使用的维护难度。
