立式蒸汽轮机原理演示结构

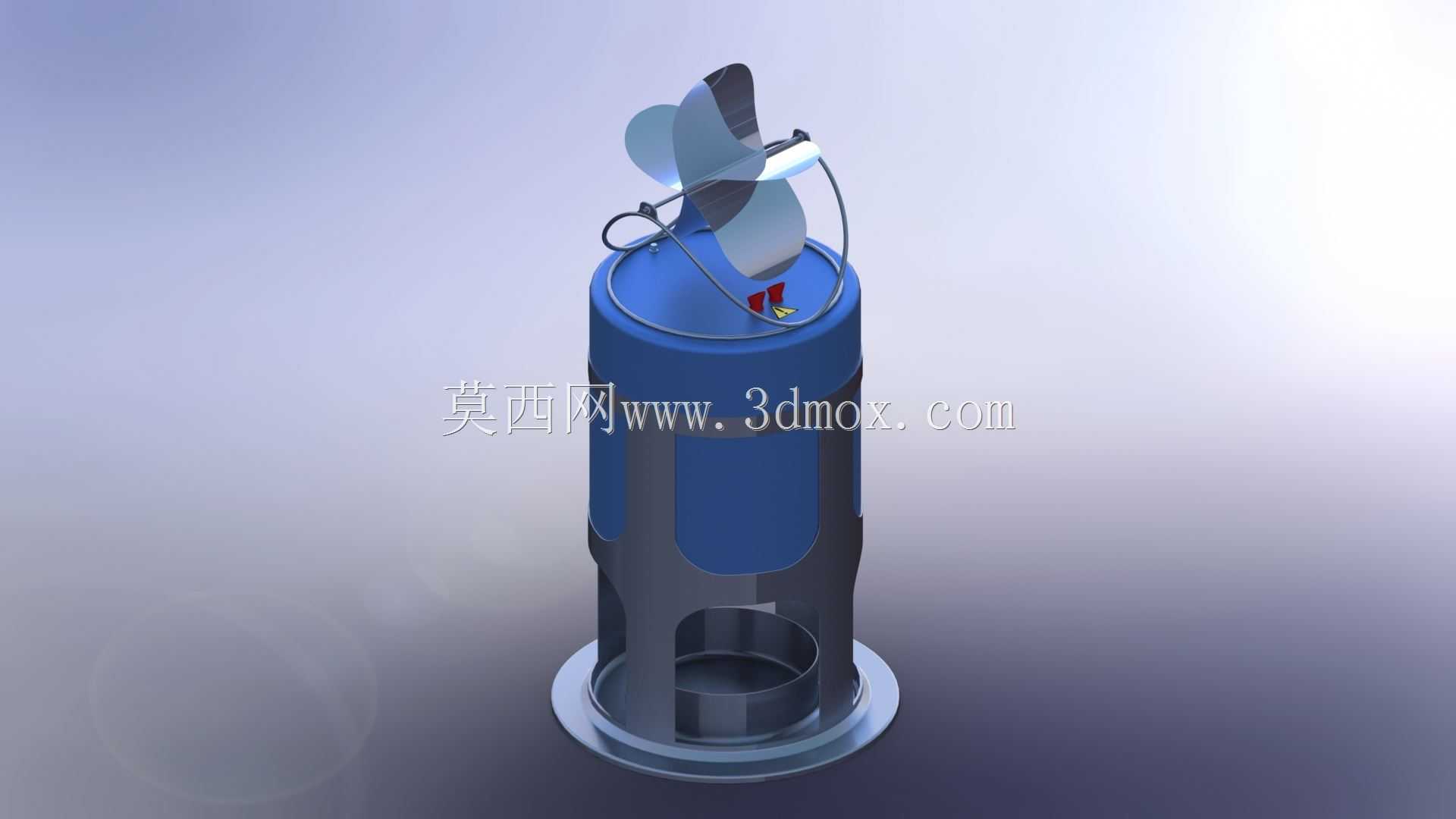

这款立式结构的蒸汽轮机演示模型，还原了小型蒸汽动力装置的核心工作逻辑，可用于热能动力相关的教学演示、原理验证场景，也能作为小型蒸汽动力实验装置的结构参考。从实际应用场景来看，这类小型蒸汽轮机可适配低参数蒸汽工况，在余热回收、小型分布式动力供给、教学实验台搭建中都有对应的使用需求，相比大型工业汽轮机，它的结构更紧凑，对安装空间的要求更低，适合小功率动力输出的场景。

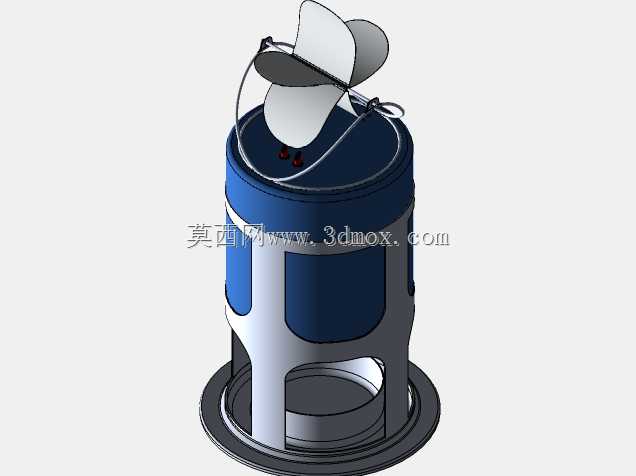

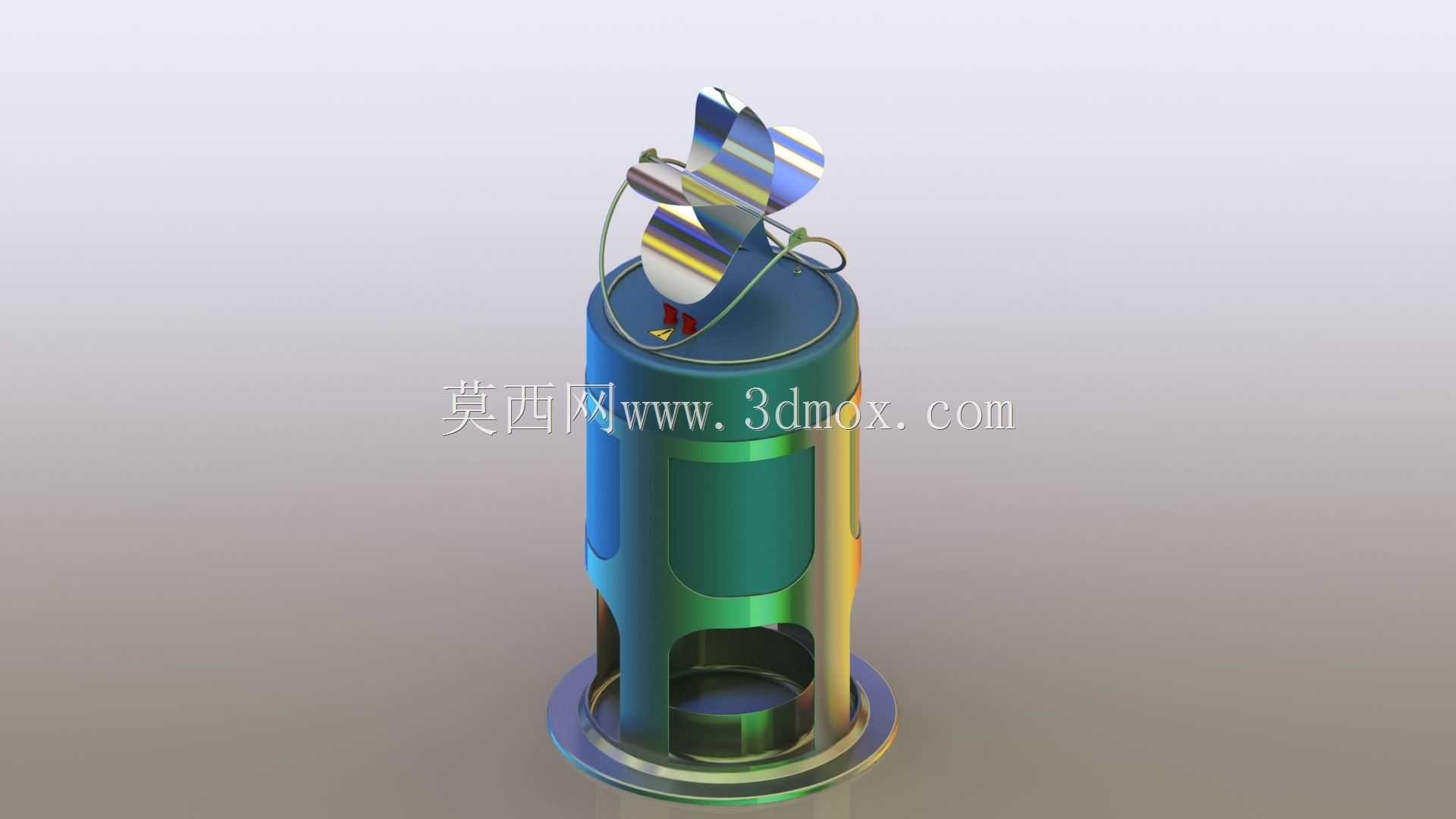

从结构设计思路来看，整体采用立式筒体作为承压主体，底部设置带法兰的安装基座，安装时可通过基座上的螺栓孔完成与安装台面的固定，基座的法兰直径略大于筒体外径，能保证设备运行时的稳定性，避免蒸汽冲击叶轮带来的振动偏移。筒体上部集成了叶轮组件与蒸汽导流结构，顶部的防护架既可以对叶轮起到防护作用，避免异物卷入转动部件，也能作为提拿结构方便设备的移动搬运。叶轮采用曲面叶片设计，能够最大化承接蒸汽的冲击动能，将蒸汽的热能转换为叶轮旋转的机械能，叶片的曲面角度经过匹配设计，可适配从筒体内部向上喷出的蒸汽流向，减少动能损耗。

筒体下部设置了储水腔结构，使用时可在腔体内加注清水，外部加热后腔体内的水蒸发形成蒸汽，蒸汽沿筒体内部的导流通道向上流动，冲击顶部的叶轮使其转动，直观展示蒸汽动力的能量转换过程。筒体侧面的镂空结构既可以观察内部的水位情况，也能起到一定的散热作用，避免筒体外部温度过高带来的操作风险。在安装边界上，这类小型演示装置不需要复杂的管路连接，仅需保证安装台面平整，预留出叶轮转动的安全空间即可，整体占用空间小，操作逻辑简单，能够清晰展现蒸汽轮机的核心工作原理，帮助从业者理解蒸汽动力装置的能量转换路径与基础结构组成，也可作为小型蒸汽动力装置结构优化的参考原型，验证不同叶片角度、导流结构对动力输出效率的影响。
