橡胶异型材加工用针筒式混炼挤出设备

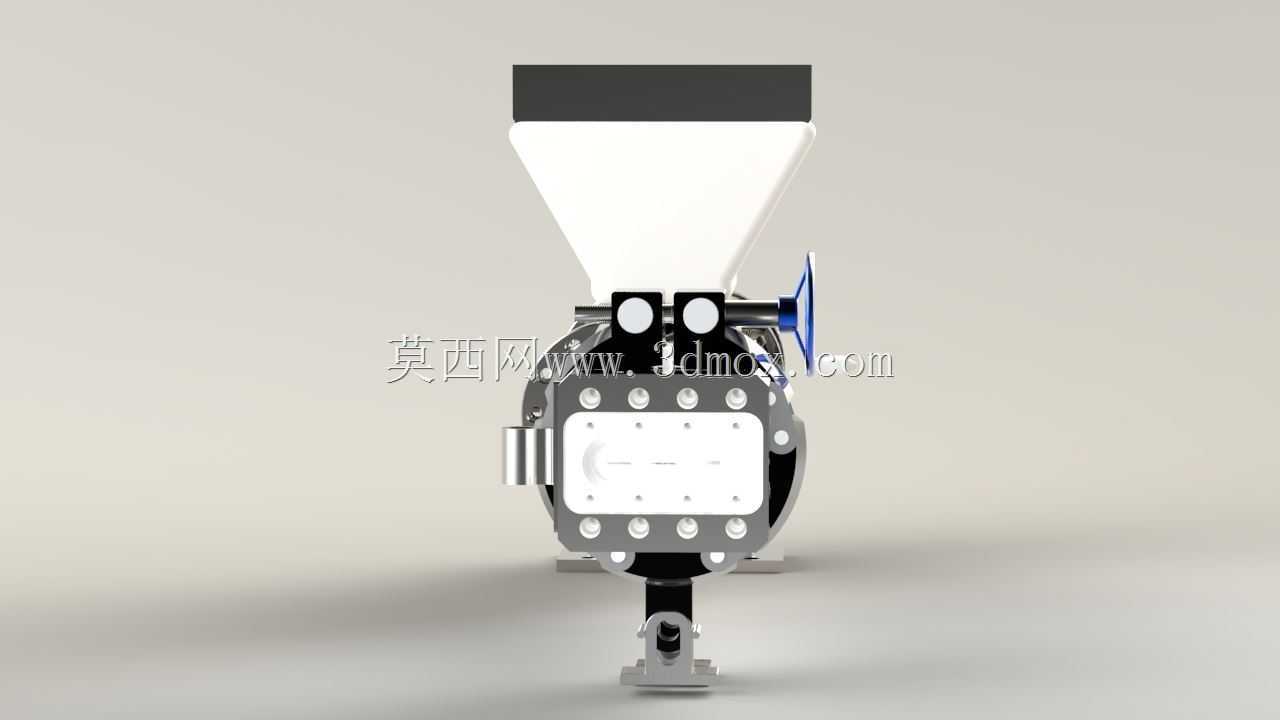

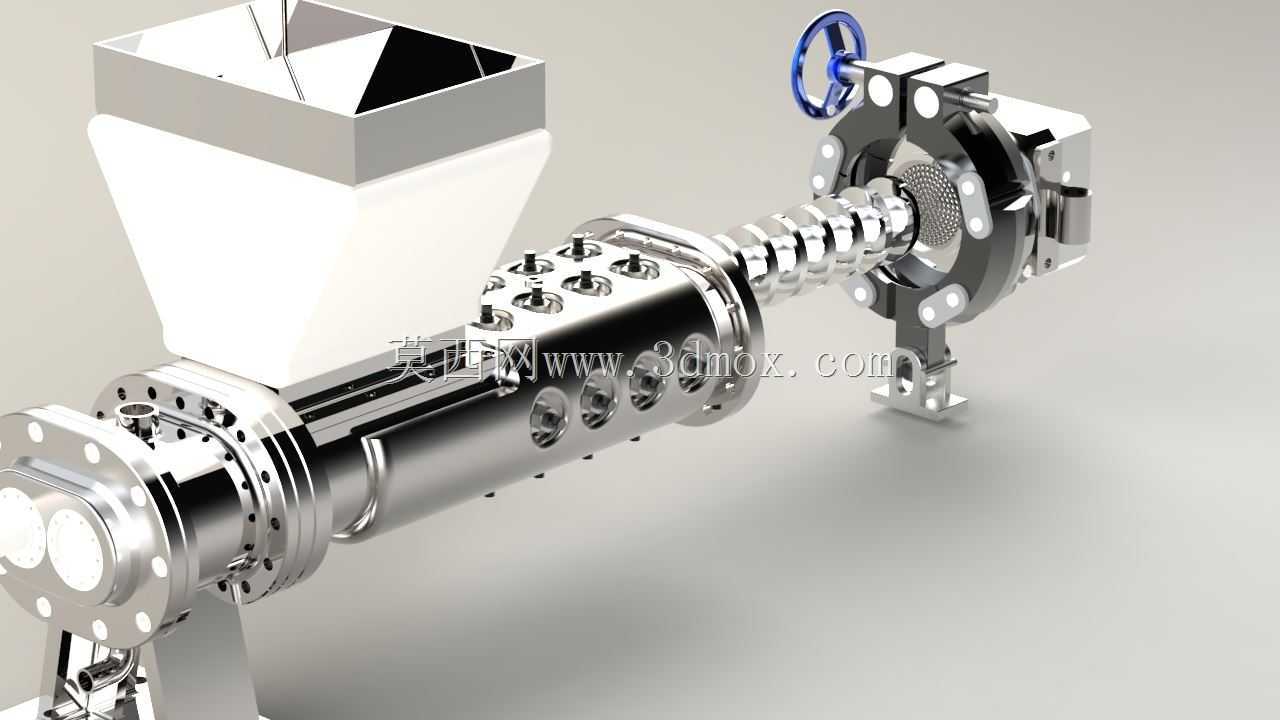

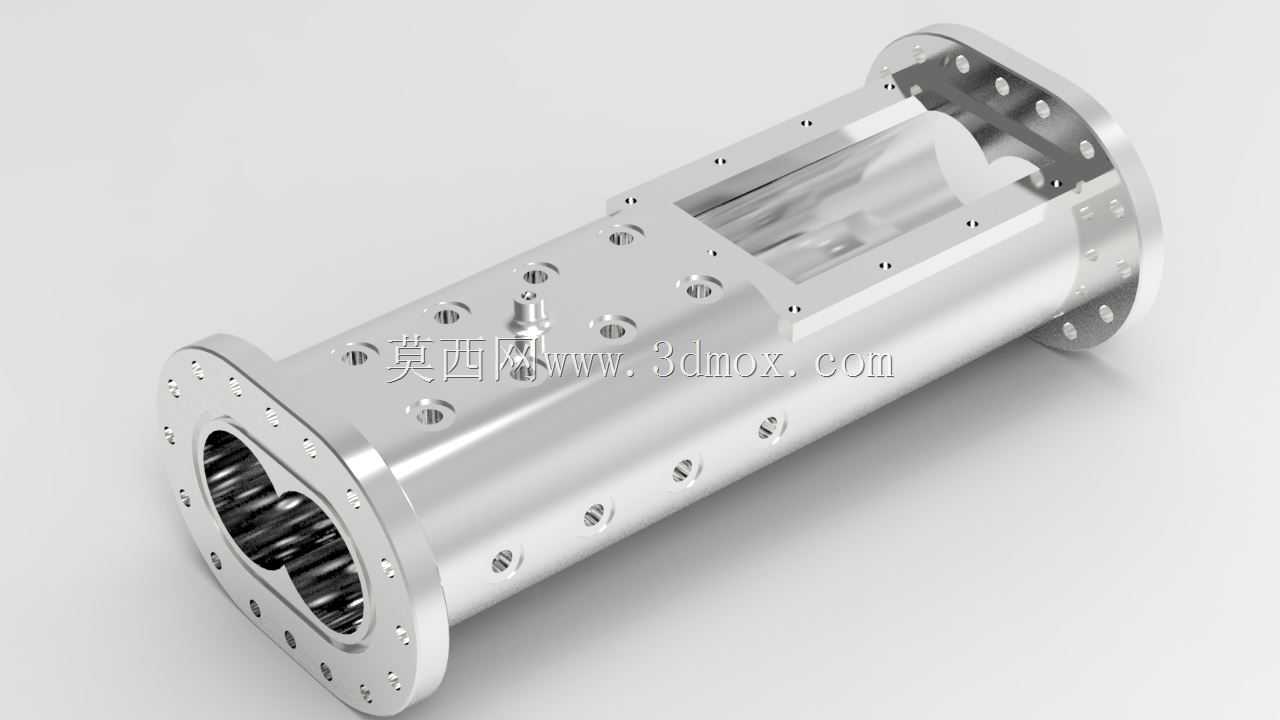

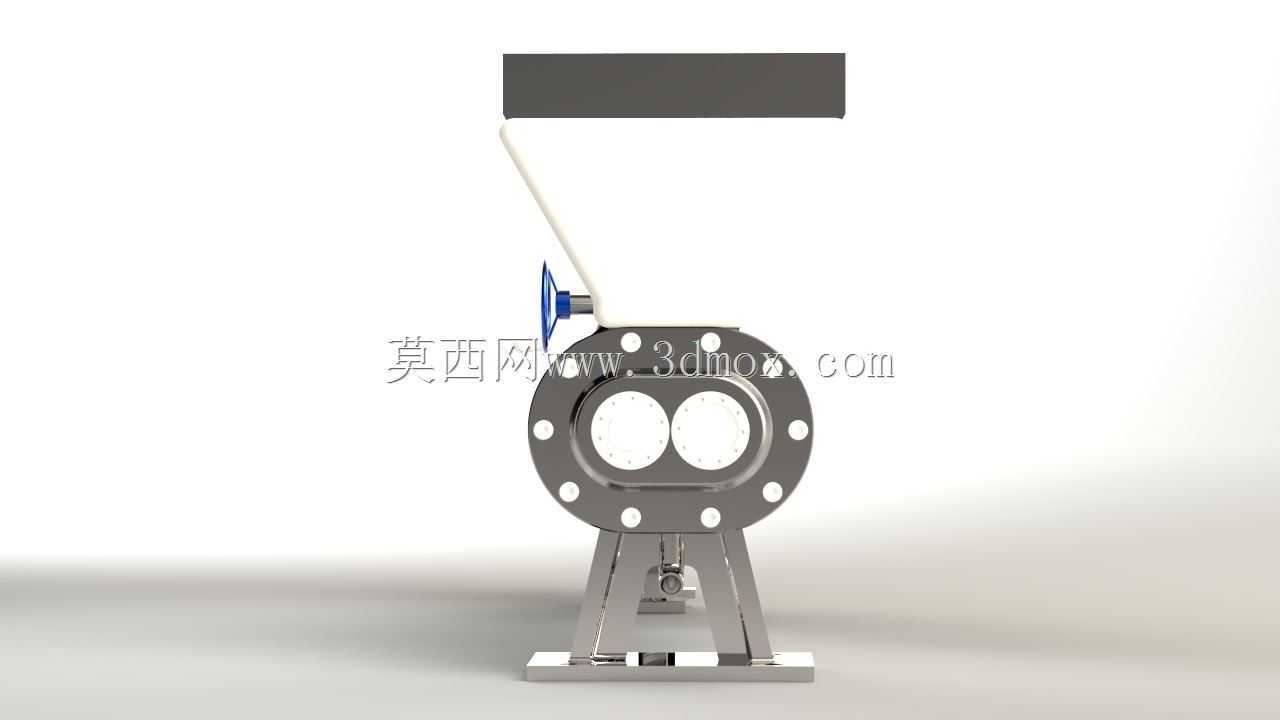

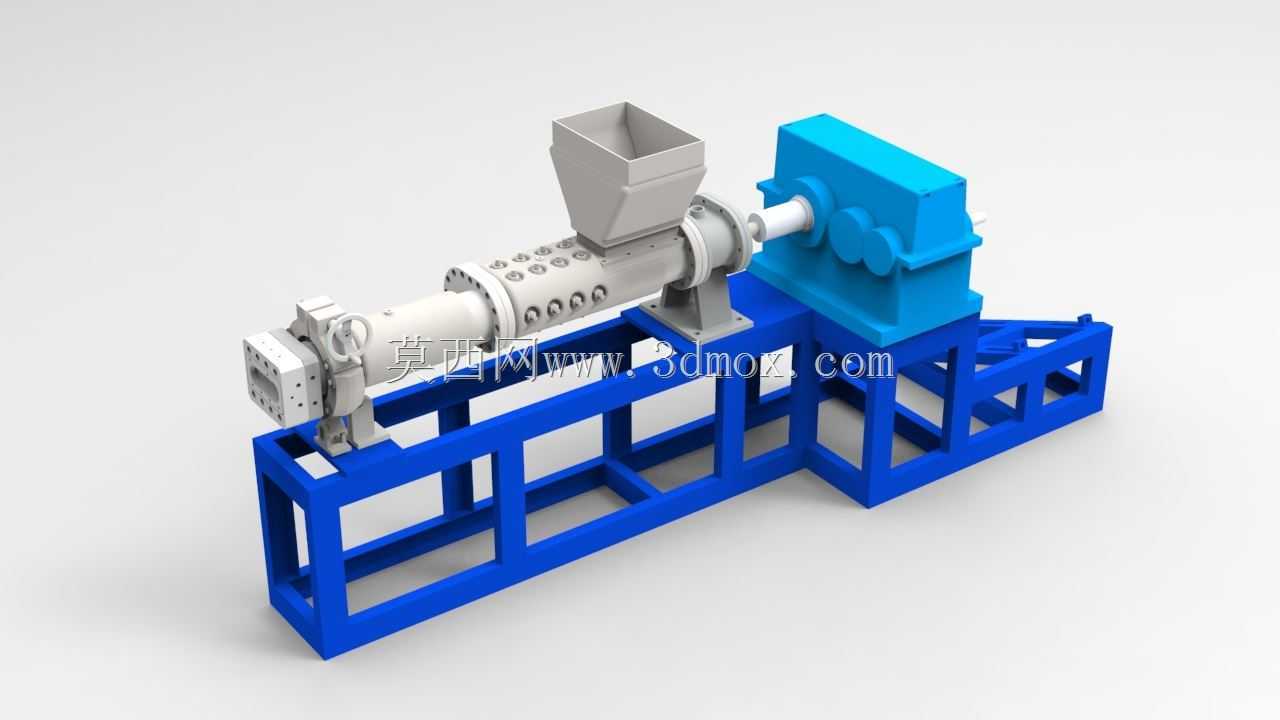

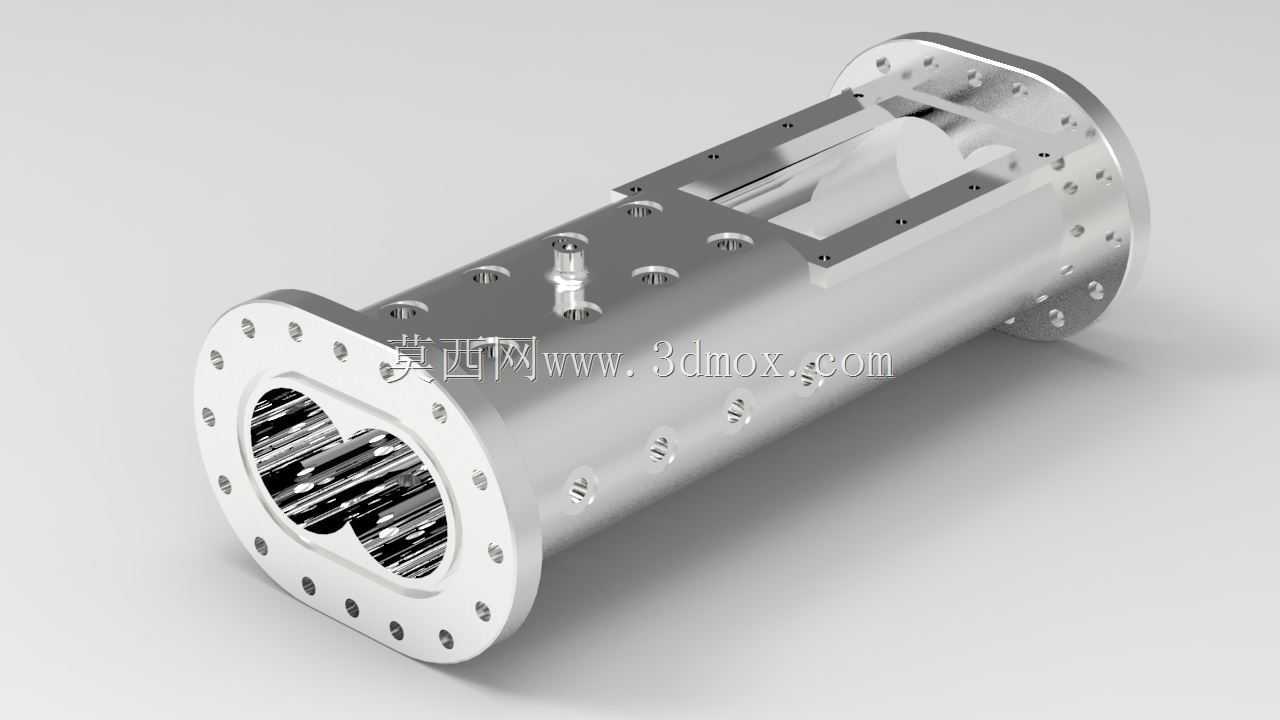

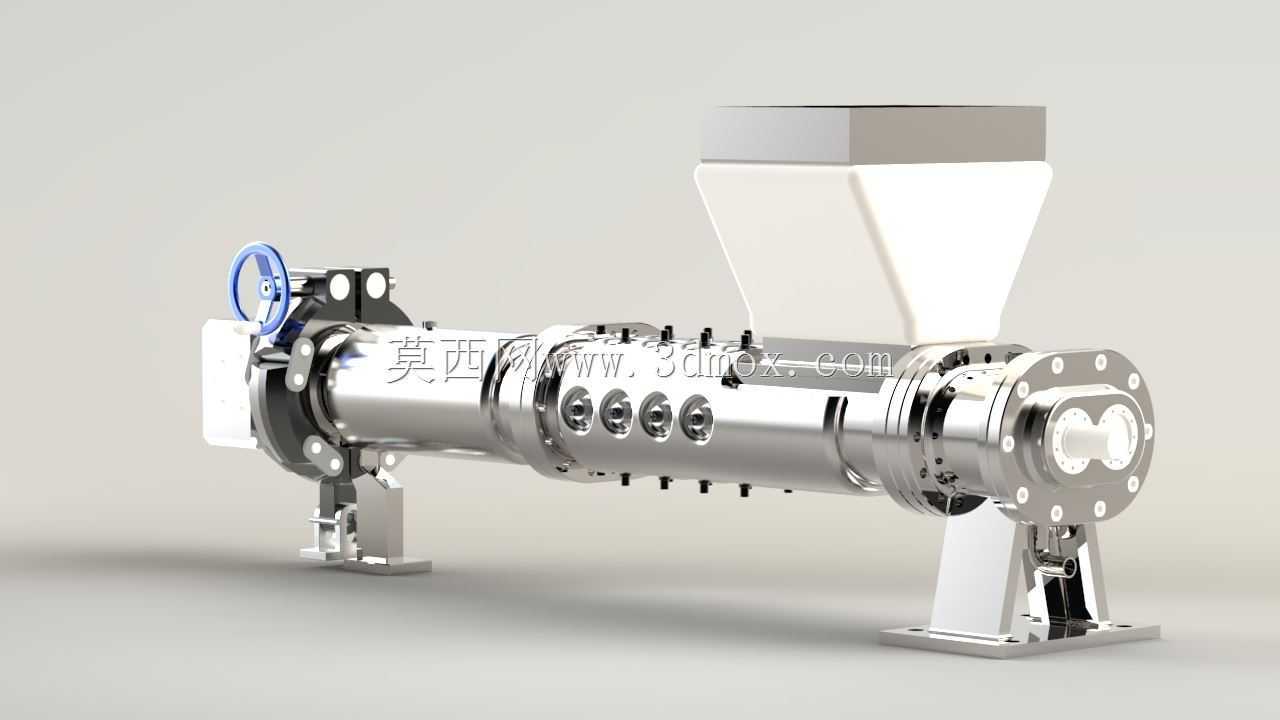

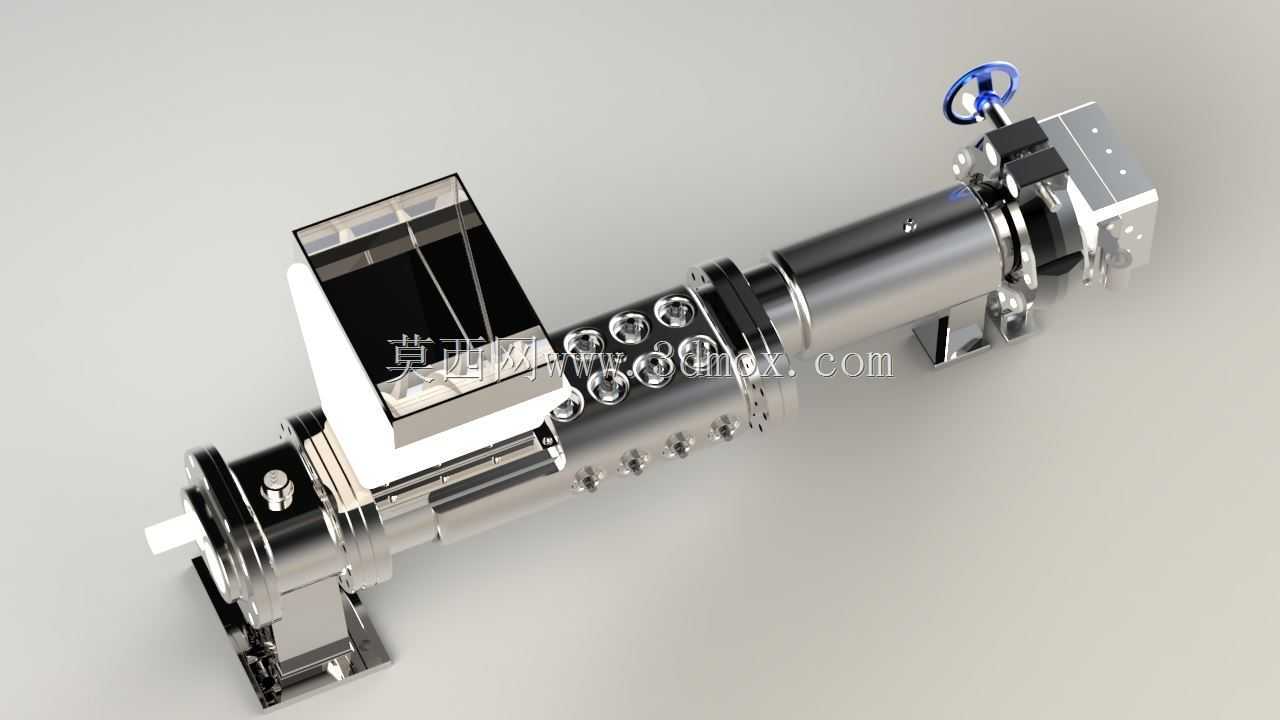

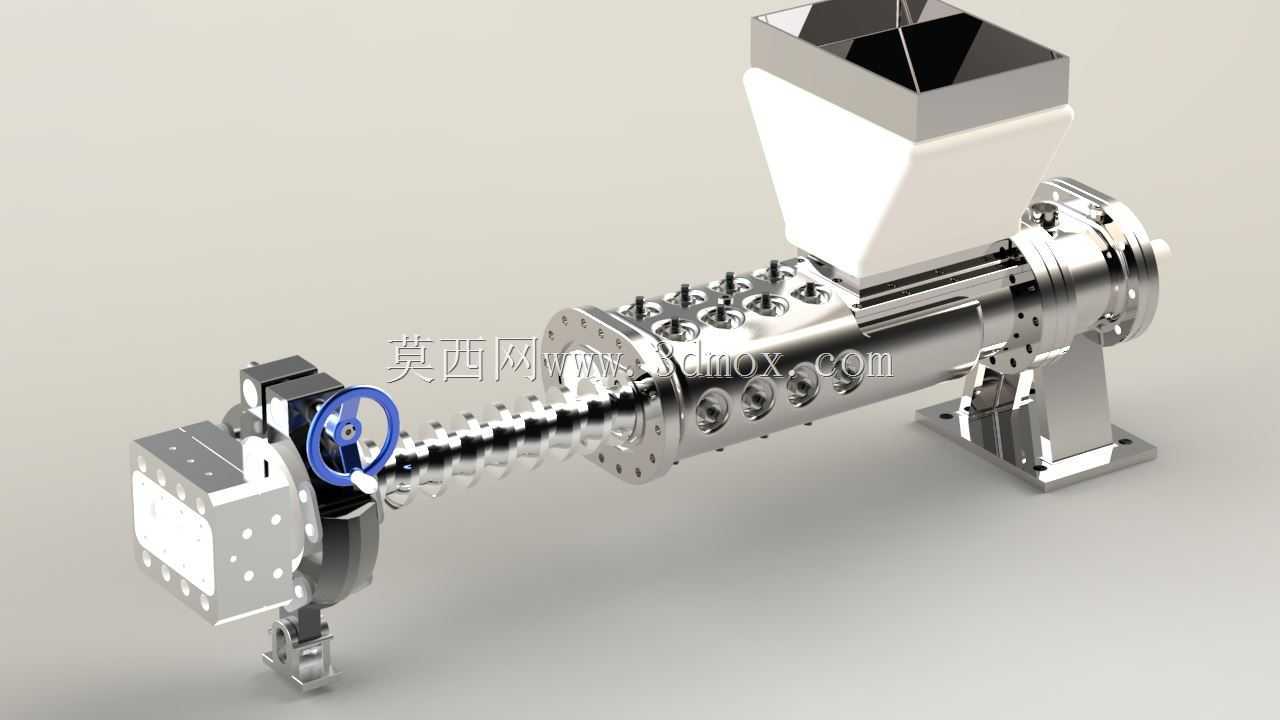

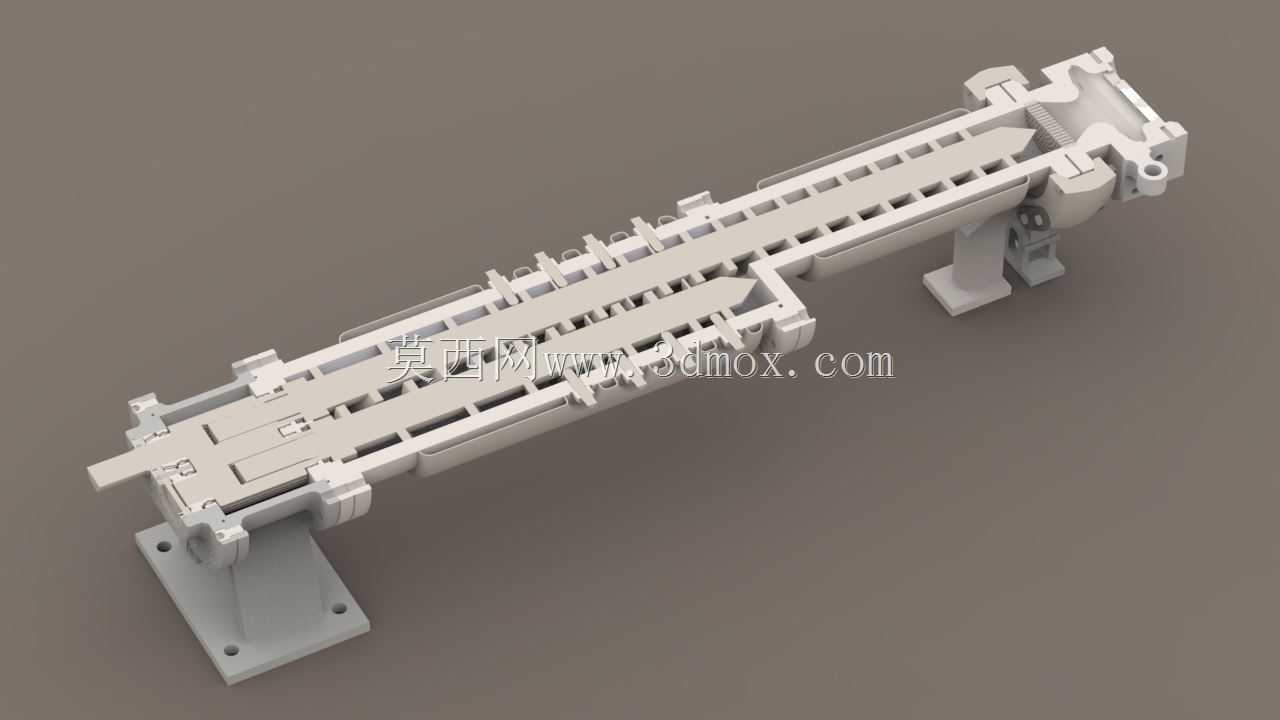

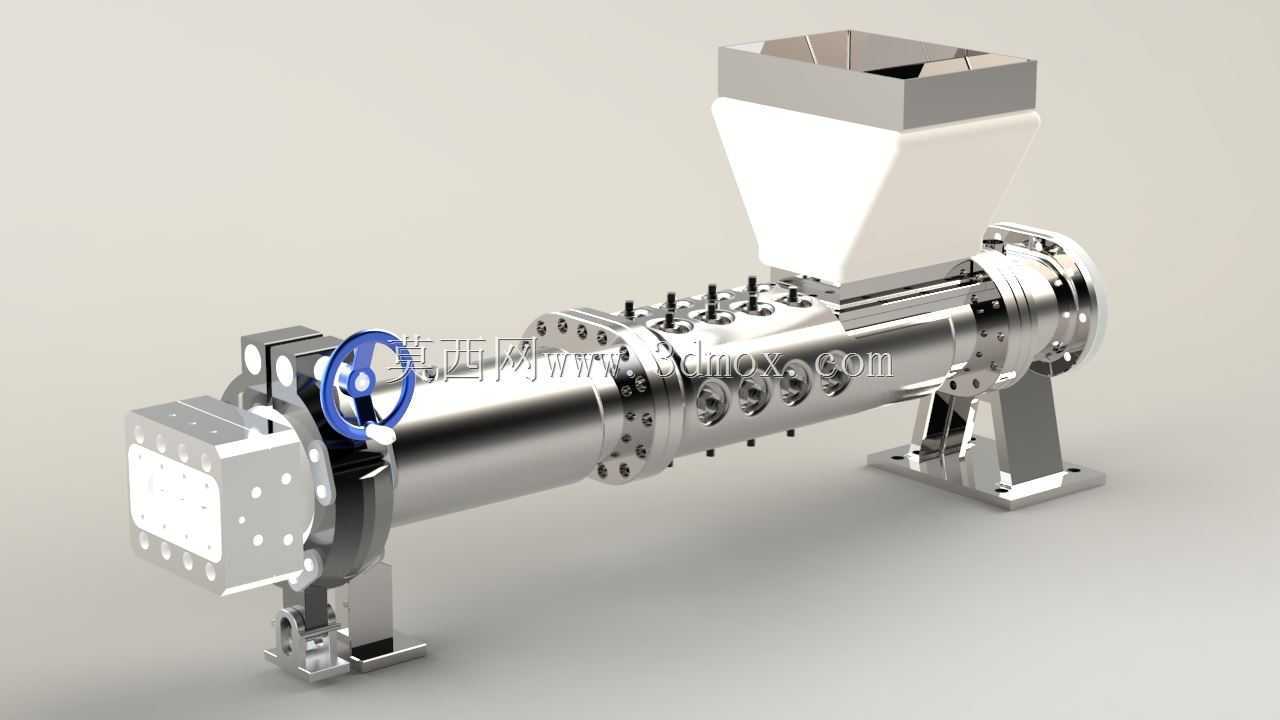

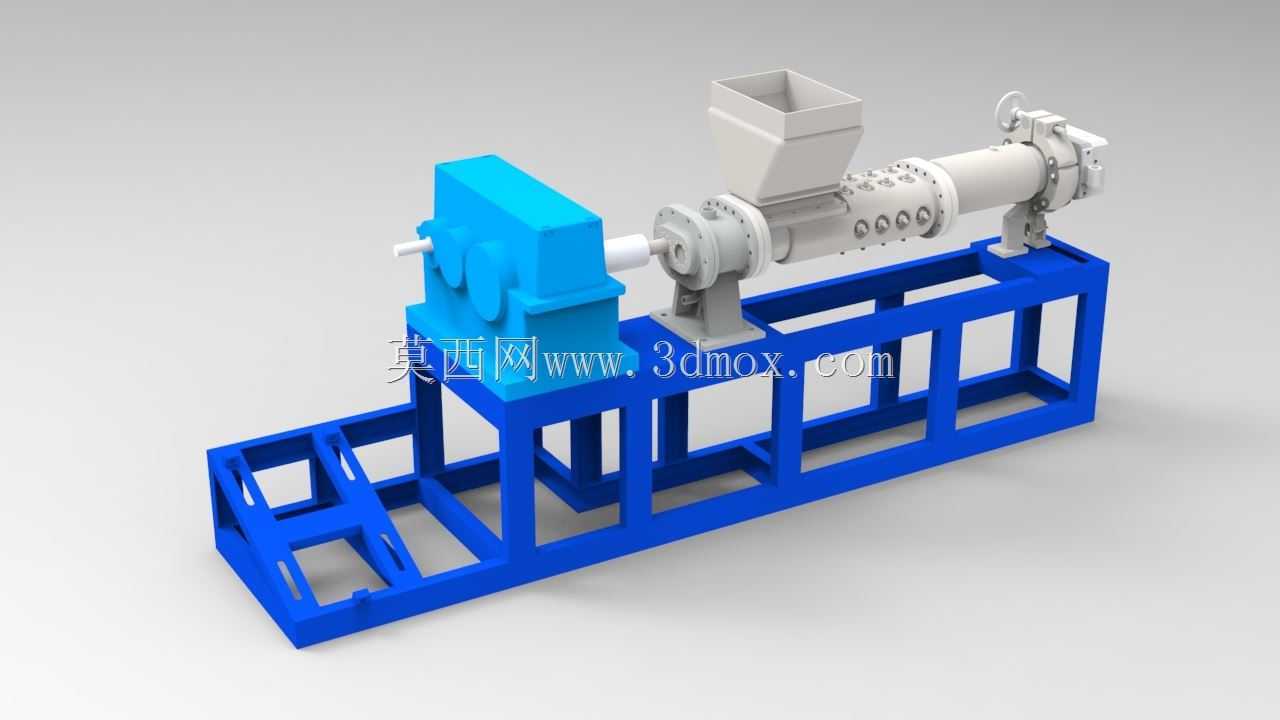

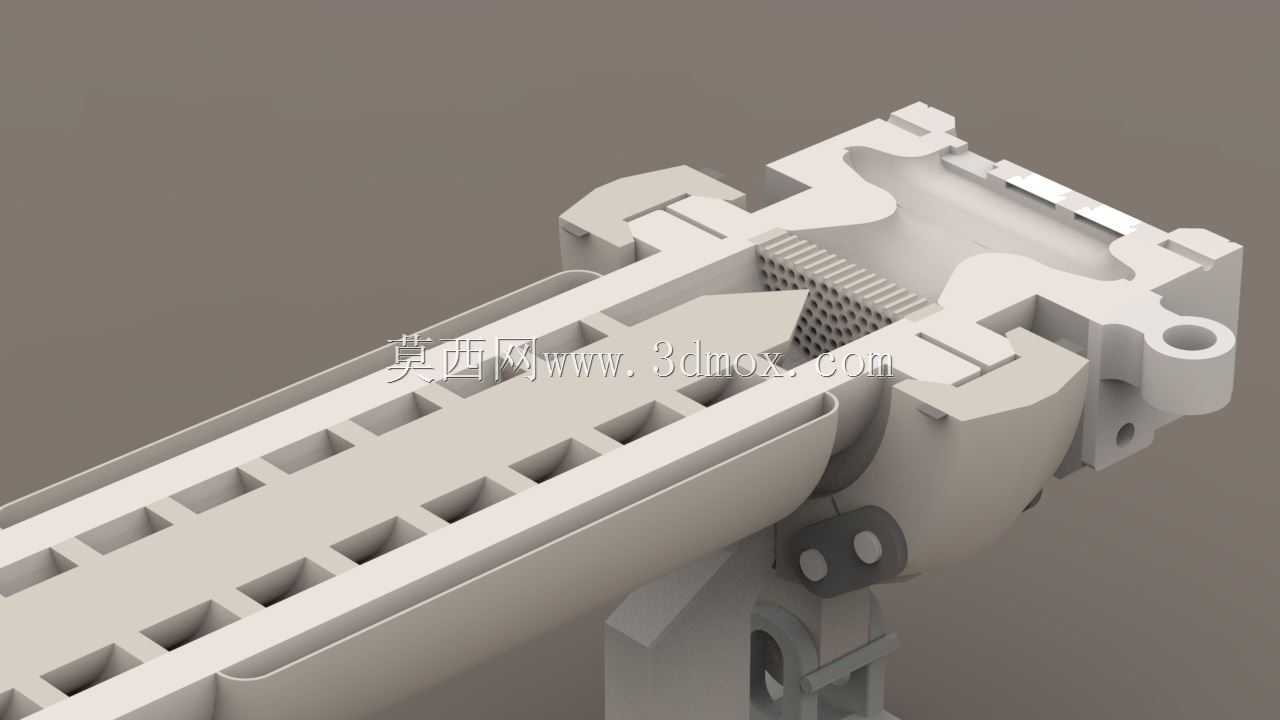

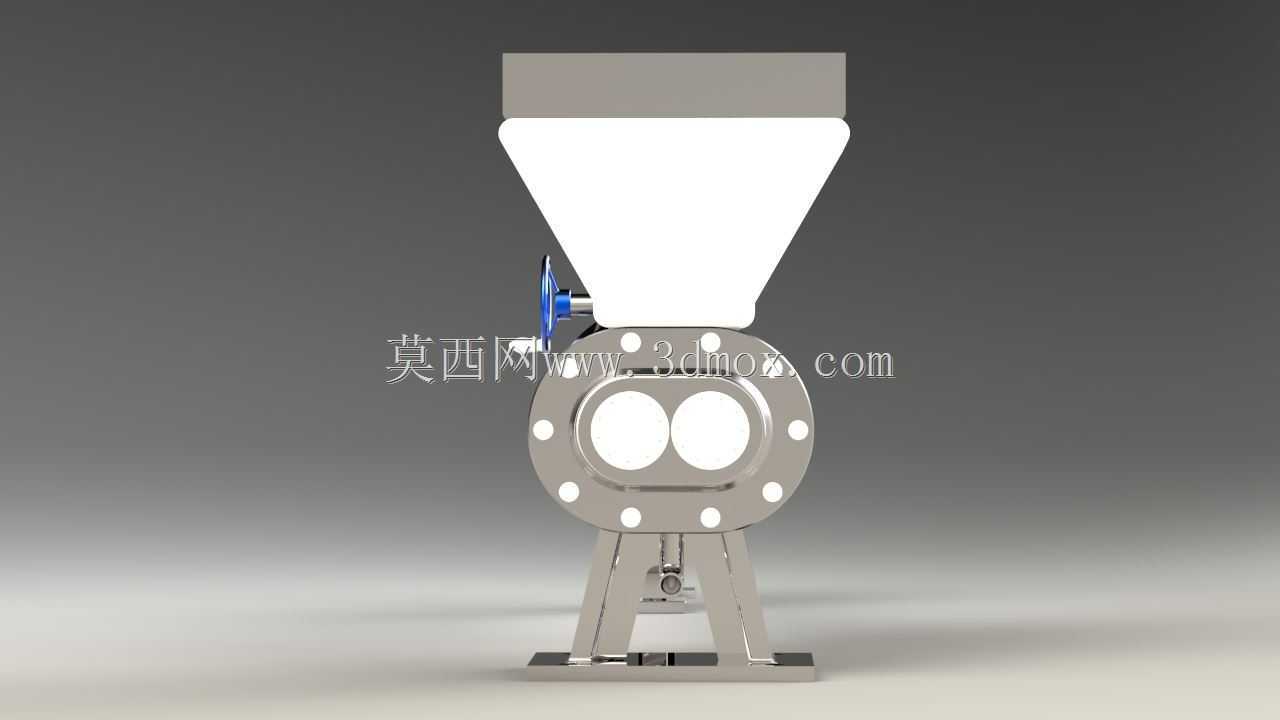

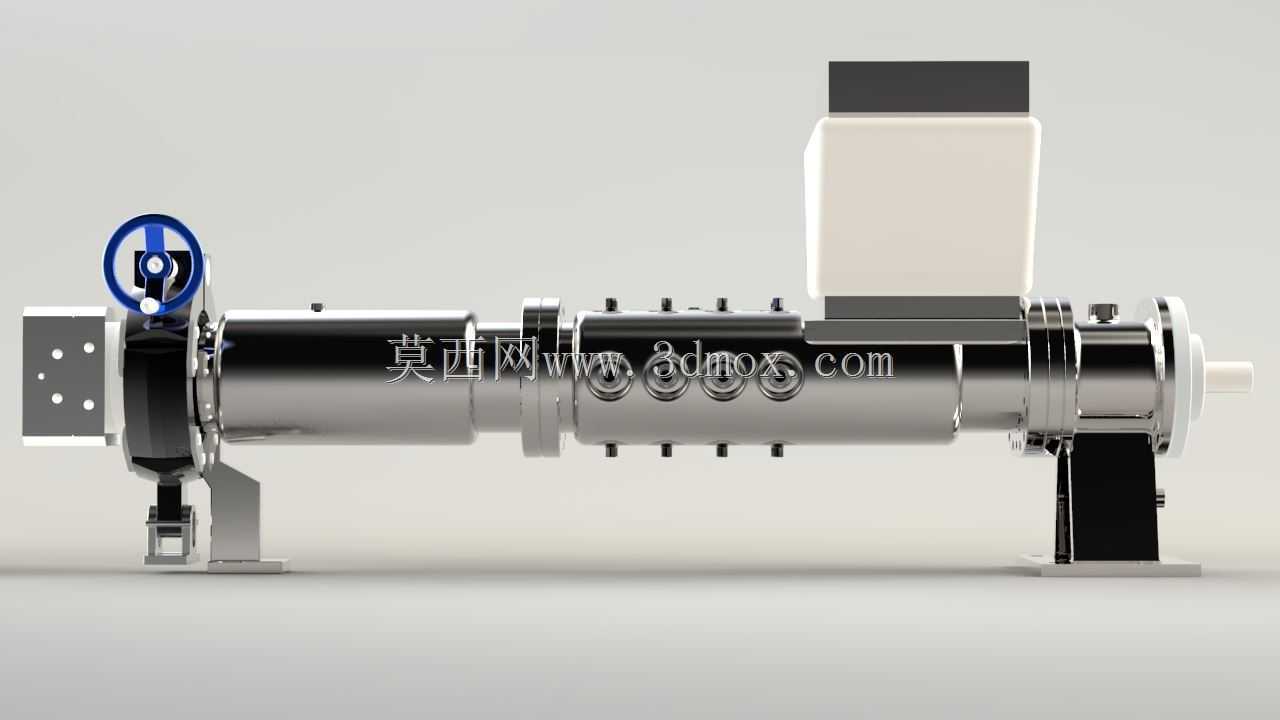

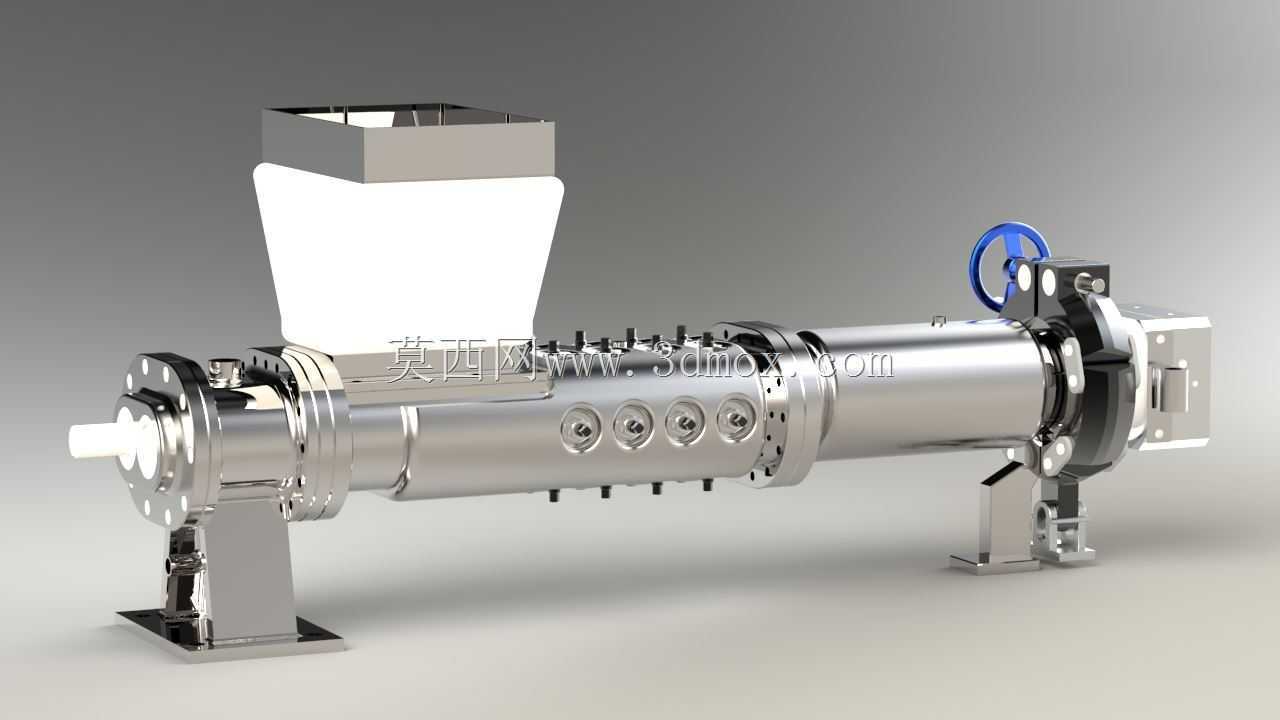

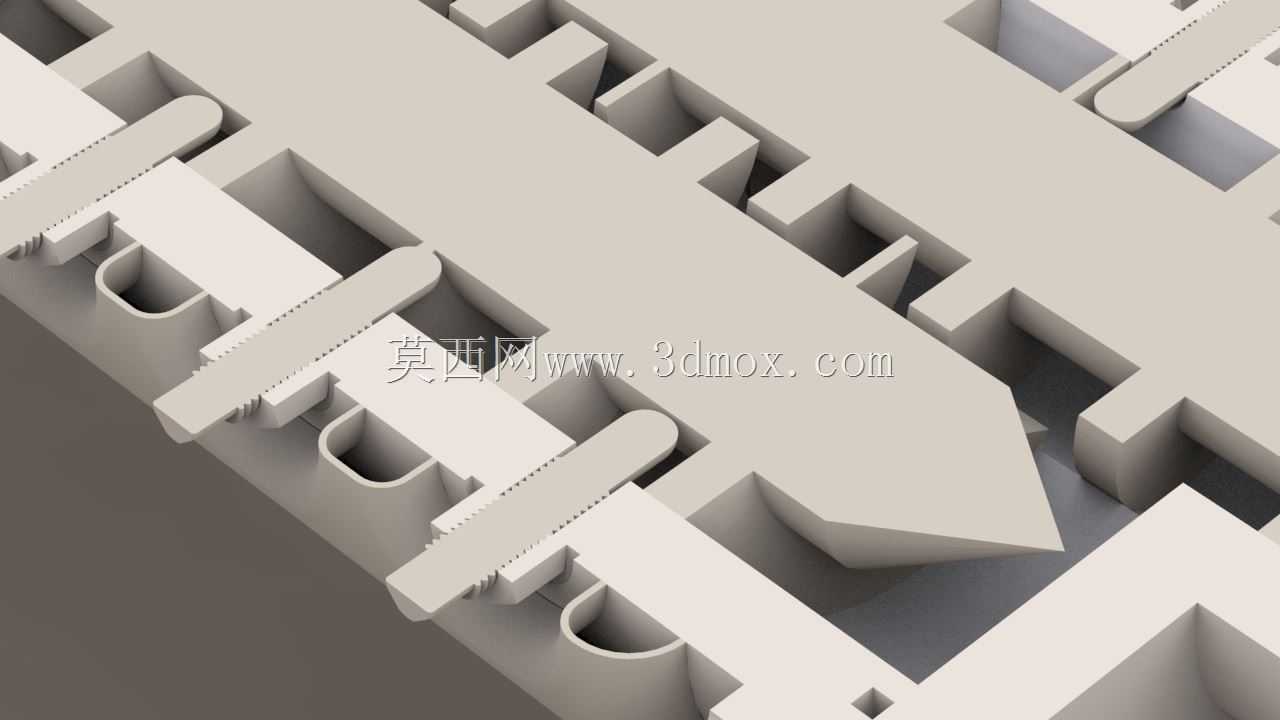

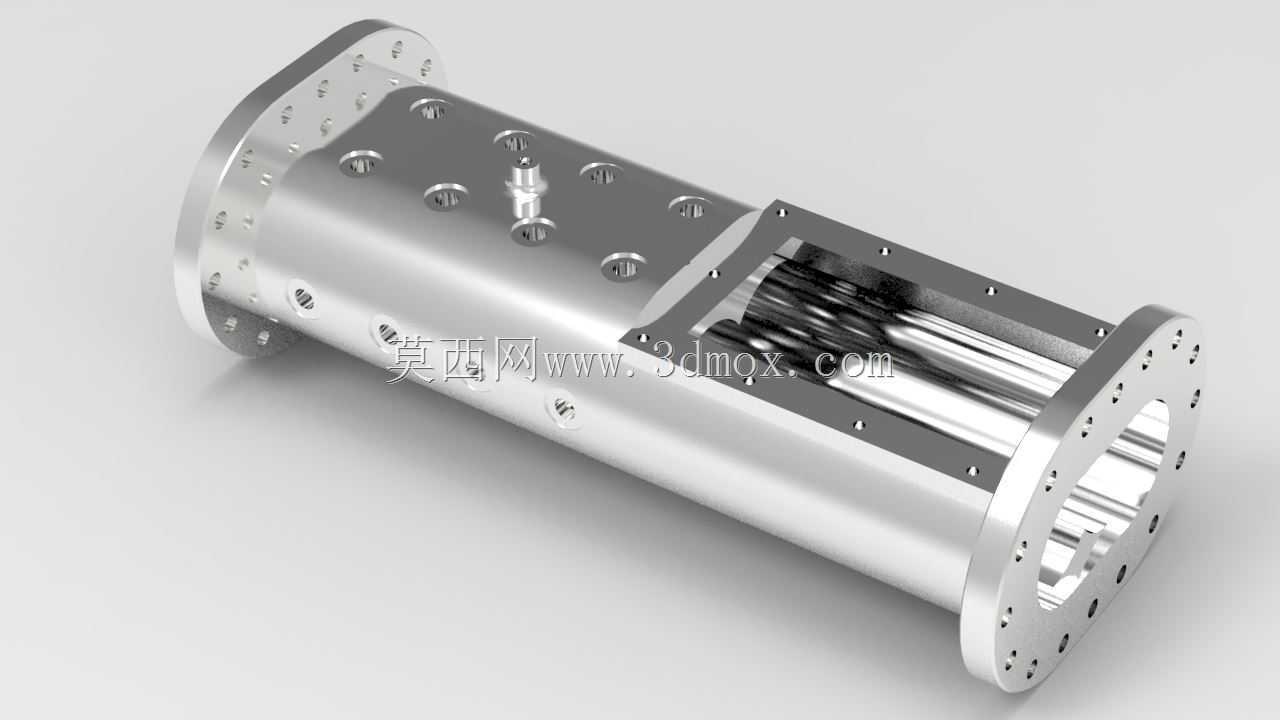

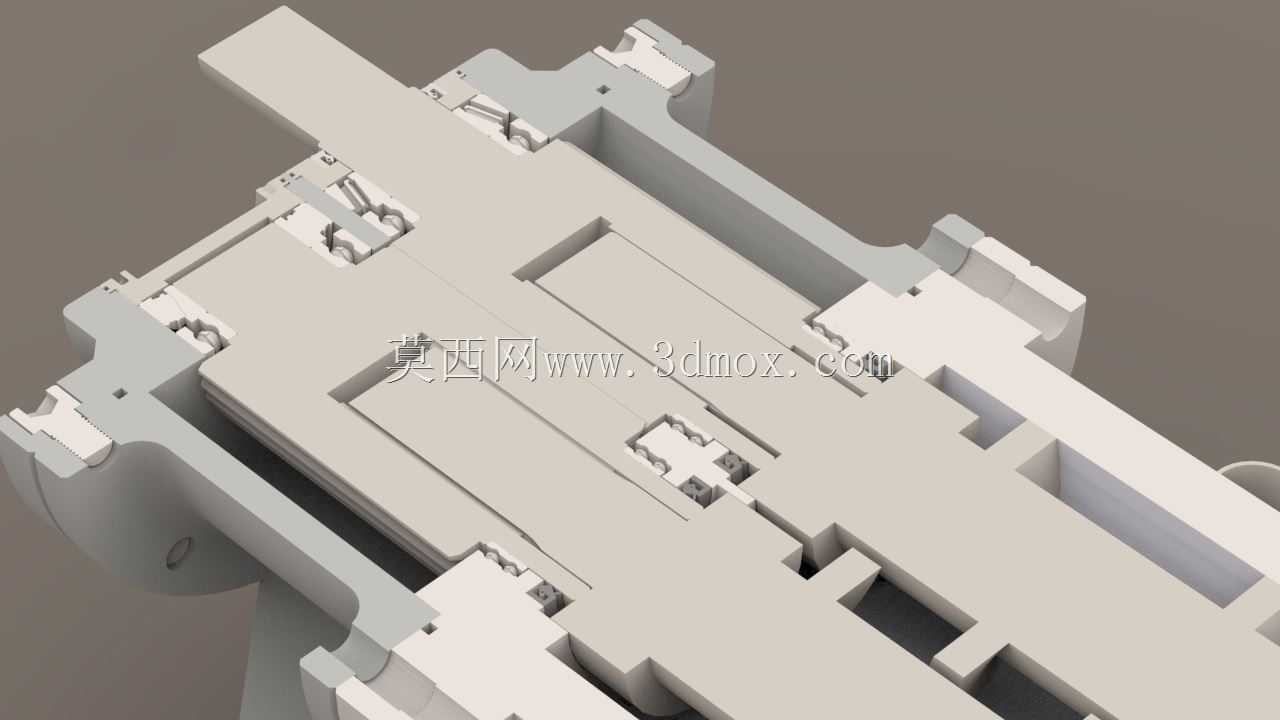

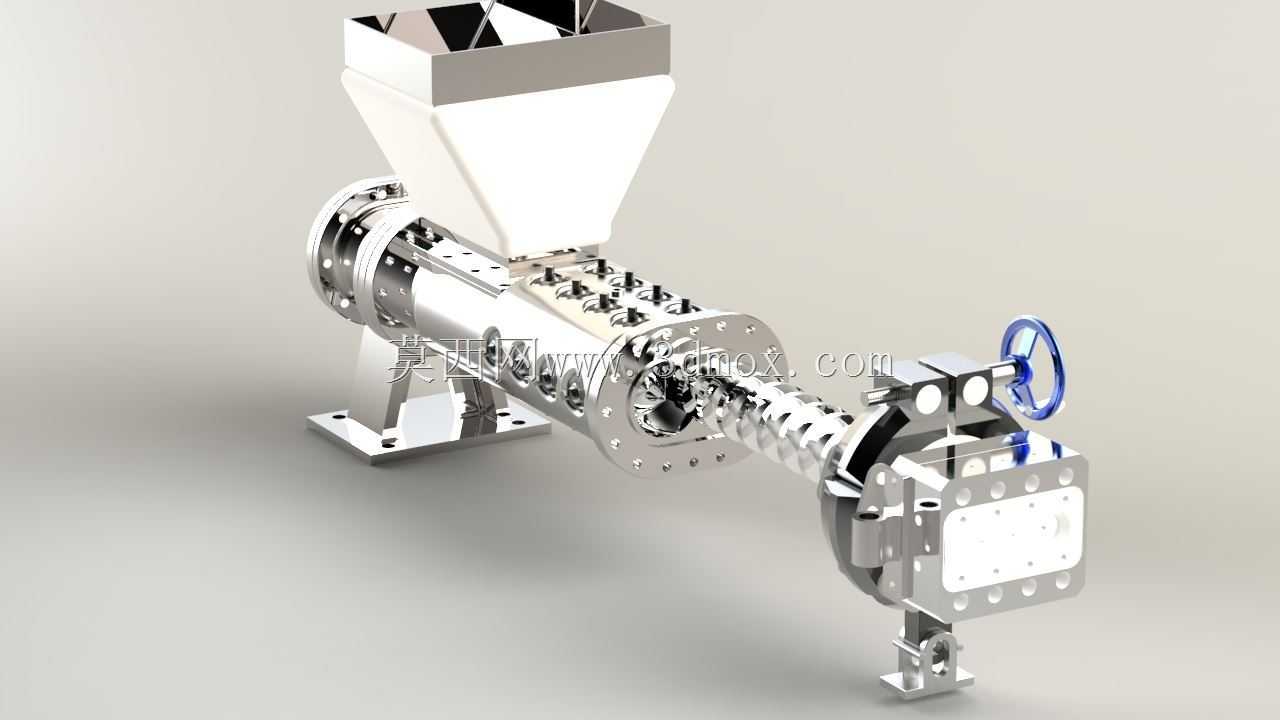

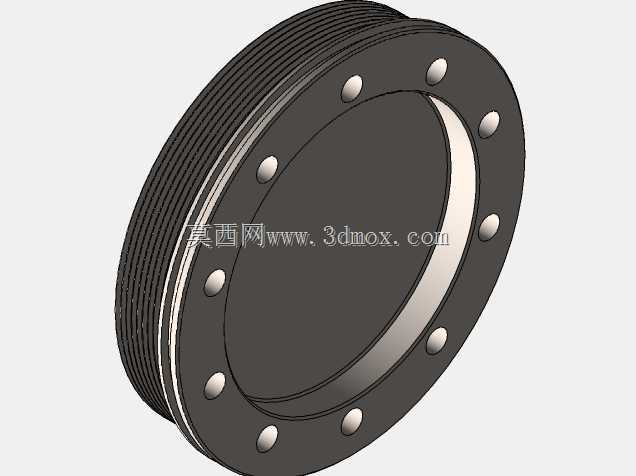

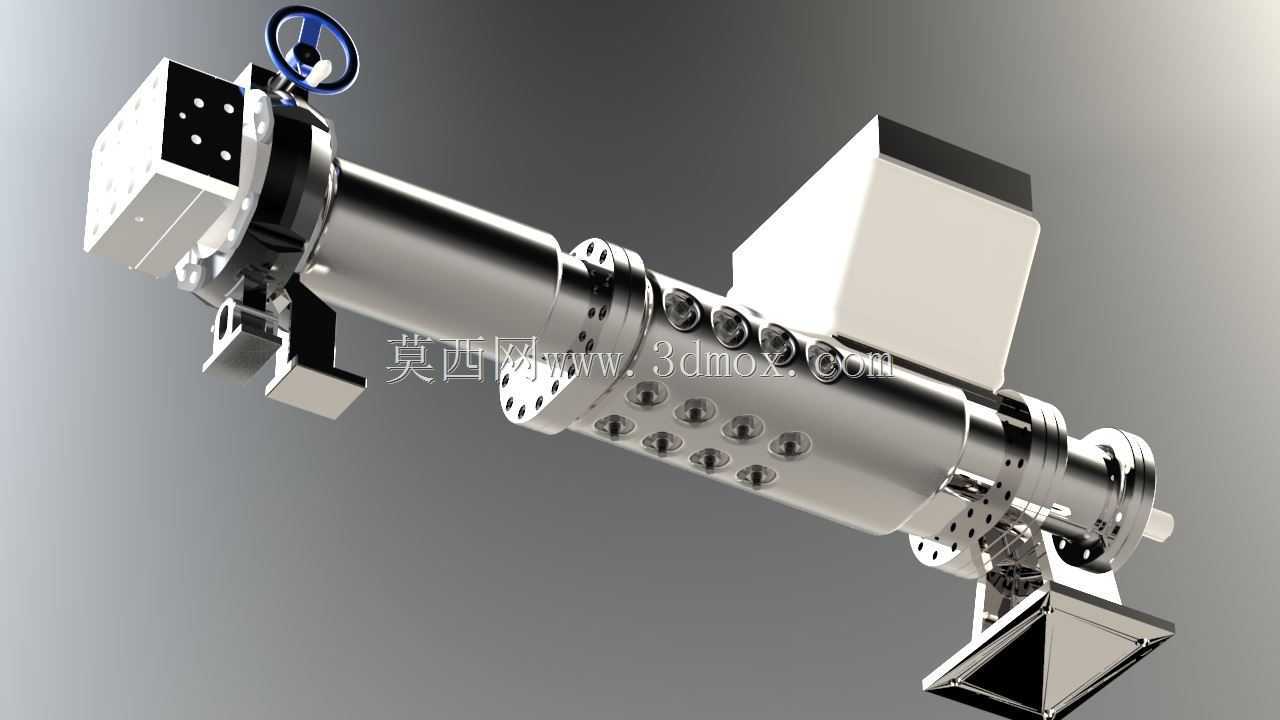

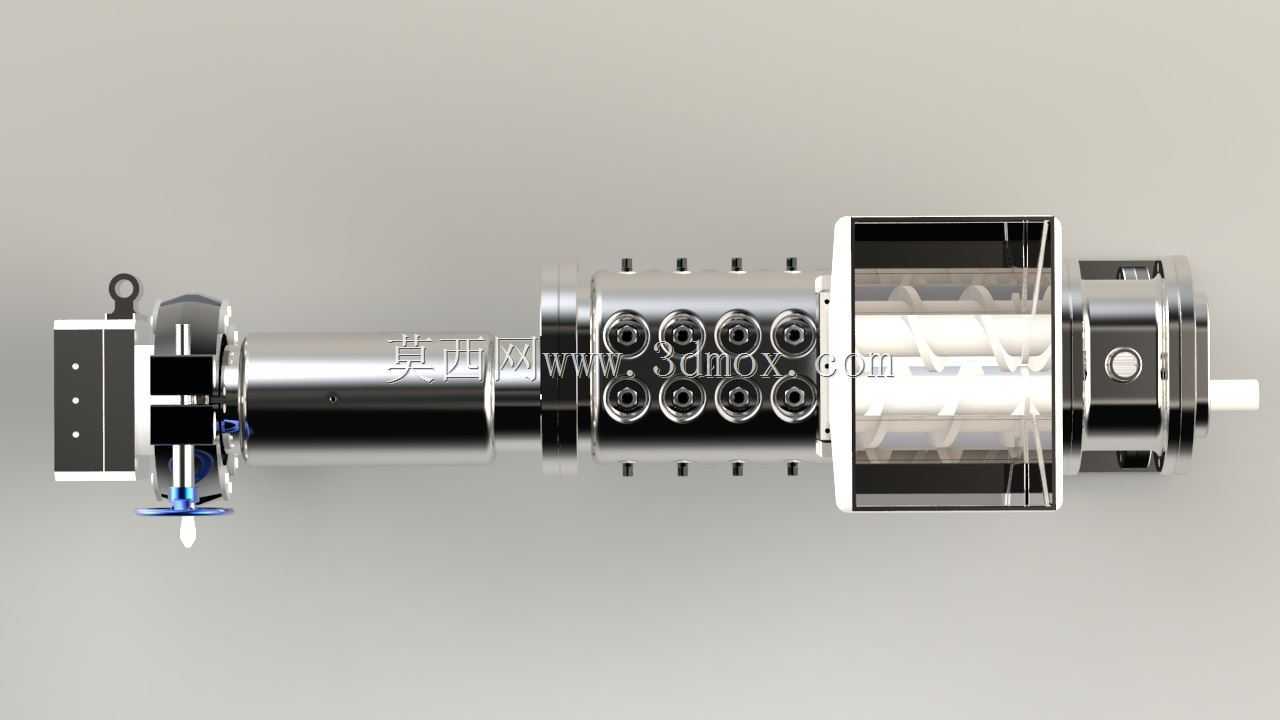

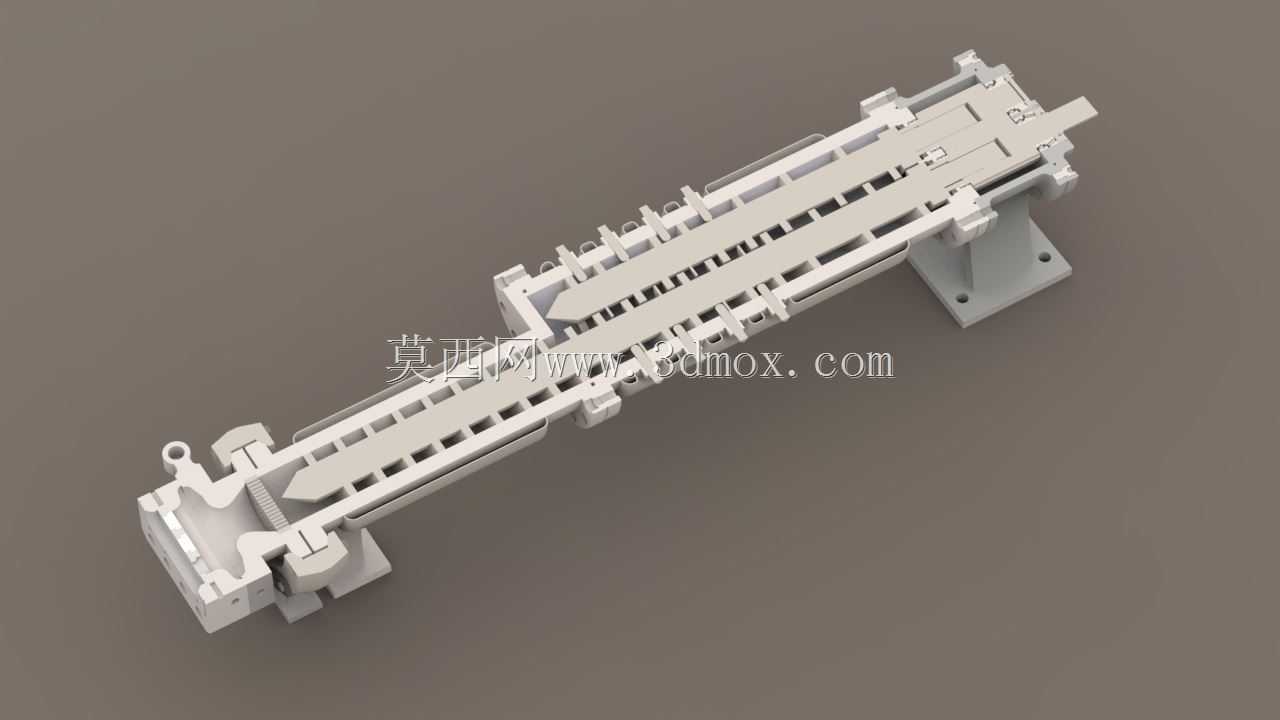

这款针筒混炼设备主要面向橡胶异型材的前置混炼与连续挤出供料场景，广泛应用于密封胶条、异形橡胶管件、特种橡胶型材的生产加工环节，可完成胶料的塑化、混炼、均匀输送与定量挤出作业，为后续的定型模压、连续挤出成型工序提供混炼均匀、温度稳定、出料连续的胶料供给，解决传统开炼机混炼批次差异大、供料不连续、人工干预多的生产痛点。设备整体采用卧式长轴布局，从左至右依次为挤出出料端、针筒式混炼筒体、喂料料斗、传动连接段与驱动减速单元，所有功能单元均集成安装在一体式焊接型钢机架上，机架采用矩形钢管拼焊成型，底部预留设备安装固定孔位，整体安装边界可适配常规中小型橡胶生产车间的设备排布需求，无需额外定制加高或加宽安装基座，可直接通过膨胀螺栓固定于硬化生产地面。混炼筒体采用针筒式结构设计，筒壁均匀排布多组混炼销钉，配合内部变径变距螺杆结构，可在胶料沿筒体向前输送的过程中，通过销钉对胶料的剪切、分流、翻搅作用，实现胶料与配合剂的充分混合，避免胶料出现局部团聚、塑化不均的问题，相比普通光滑筒体挤出设备，混炼均匀度可提升40%以上，尤其适配高填充、多组分特种橡胶的混炼加工需求。筒体上方设置的方形敞口喂料斗采用大倾角溜槽设计，可承接人工投料或上游自动配料线的来料，料斗与筒体衔接处设置防溢挡边，避免胶料在喂料过程中溢出设备外部。驱动端采用集成式减速箱体结构，可将电机输出的高转速低扭矩动力转换为螺杆运转所需的低转速大扭矩动力，传动连接段设置密封支撑结构，可承受螺杆运转过程中产生的径向力与轴向推力，避免筒体出现偏磨、漏料问题。设备的出料端设置法兰连接接口，可直接对接不同规格的异型材成型模头，无需额外改装出料连接结构，可根据生产需求快速切换不同截面形状的产品生产，适配多品种小批量的橡胶异型材生产模式。整体机架采用框架式镂空结构设计，既保证了整体结构的刚性，可承受设备满负荷运转时的振动载荷，又为筒体的冷却管路、加热线路排布预留了充足的走管空间，日常维护时可直接从机架侧面接触到筒体的各个连接部位，无需拆解机架主体即可完成易损件更换、管路检修等日常维护作业。
