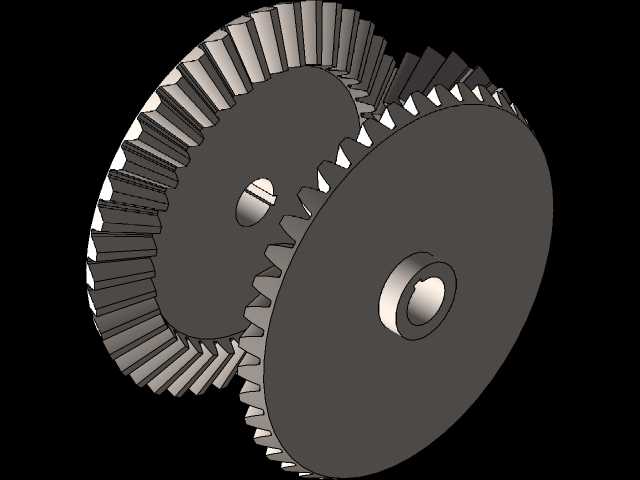

正交啮合锥齿轮传动副装配结构

　　这套锥齿轮传动副采用正交轴布局设计，核心解决相交轴系间的旋转运动与扭矩传递需求，在小型工装传动模组、台式实验设备动力传输单元、精密仪表调节机构中有着广泛应用场景。不同于平行轴圆柱齿轮的传动逻辑，锥齿轮的轮齿沿节锥母线分布，啮合过程中齿面接触轨迹会随啮合位置动态变化，设计阶段需要反复校核节锥角、齿顶锥角、齿根锥角的匹配关系，避免出现齿顶干涉、根切或者啮合侧隙过大的问题。从结构细节来看，两个锥齿轮分别对应不同的轴系安装需求，大端轮齿模数统一，齿向修形量经过反复调整，能够在额定负载下保证齿面接触斑点覆盖齿长方向的60%以上，减少偏载带来的局部磨损。轮毂位置设计有通孔与键槽结构，安装时可通过平键实现与传动轴的周向固定，

　　轴孔的公差带选用H7配合等级，既可以保证装配时的同轴度要求，也能避免过盈量过大导致的轮毂应力集中。轮辐部分采用等厚度辐板结构，在保证整体结构刚度的前提下尽可能降低转动惯量，减少传动启停过程中的冲击载荷。设计过程中首先确定传动比参数，根据输入输出轴的转速匹配关系分配两个齿轮的齿数，再结合安装空间的边界约束调整节锥距，确保两个齿轮的安装基面到锥顶的距离符合装配尺寸链要求。齿宽系数选取时兼顾承载能力与加工难度，齿宽过大会导致小端轮齿齿厚过薄，加工过程中容易出现崩齿问题，齿宽过小则会降低轮齿的接触强度，无法传递额定扭矩。实际装配时需要调整两个齿轮的轴向安装位置，保证节锥面准确贴合，啮合侧隙控制在合理范围内，侧隙过小会导致传动卡滞、

　　润滑脂无法有效进入啮合面，侧隙过大则会出现传动回差，在正反转切换的工况下产生明显的冲击噪音。这类锥齿轮传动副常应用在需要改变动力传输方向的机构中，比如小型实验台的动力转向模块、手持设备的传动调节单元、精密仪器的进给机构，相比蜗轮蜗杆传动结构，锥齿轮传动的效率更高，反向传动无自锁特性，适合需要双向动力传递的工况。建模过程中需要严格按照渐开线锥齿轮的齿廓生成逻辑，先建立背锥当量齿轮的齿廓曲线，再沿节锥母线投影生成锥面齿形，不能直接用圆柱齿轮的齿形做锥度拉伸，否则会导致啮合过程中出现齿面干涉，实际加工出来的齿轮无法正常装配。安装边界方面，两个齿轮的轴线交点必须与节锥顶点重合，安装支架的轴承孔位需要保证垂直度公差，

　　避免轴线偏斜导致轮齿单边接触，加速齿面磨损。轮齿的齿顶高系数、顶隙系数均采用标准机械设计参数，保证通用加工刀具可以直接生产，不需要定制特殊刀具，降低零件的加工成本。日常使用过程中，啮合面需要定期涂抹润滑脂，减少金属齿面的直接摩擦，尤其是在高速运转工况下，良好的润滑可以大幅降低传动噪音，延长齿轮的使用寿命。对于有回差要求的精密传动场景，可以在安装时调整轴向垫片的厚度，将啮合侧隙控制在允许的最小值，同时保证传动过程无卡滞现象。
