带传动结构皮带轮组运动仿真设计

　　带传动结构是工业生产场景中应用极广的动力传递形式，从常规的轻工输送线、机床辅机动力输出，到小型自动化设备的动力换向、减速传递环节，都能见到这类双轮组皮带传动结构的身影。这套带传动结构的设计，核心是解决小空间内的平行轴动力传递需求，区别于齿轮传动的刚性啮合特性，皮带传动自带的缓冲吸振特性，能够有效降低动力端启动瞬间的冲击载荷对末端执行件的损伤，同时在过载工况下皮带会出现打滑，可避免动力源或者核心传动部件因过载出现不可逆损坏。

　　从结构设计逻辑来看，这套双轮组采用的是开口式平行轴传动布局，两个带轮分别对应动力输入与动力输出端，轮槽的尺寸匹配标准V型带或者同步带的安装要求，轮缘部分做了倒角处理，避免皮带运转过程中出现边缘过度磨损的问题。设计过程中首先确定的是中心距参数，中心距的取值直接影响皮带的包角大小，小带轮的包角控制在合理区间内才能保证足够的摩擦力传递扭矩，避免运转过程中出现打滑丢转的问题；同时中心距也预留了张紧调节的余量，方便后期设备维护时调整皮带张紧度，补偿皮带长期运转出现的蠕变伸长量。

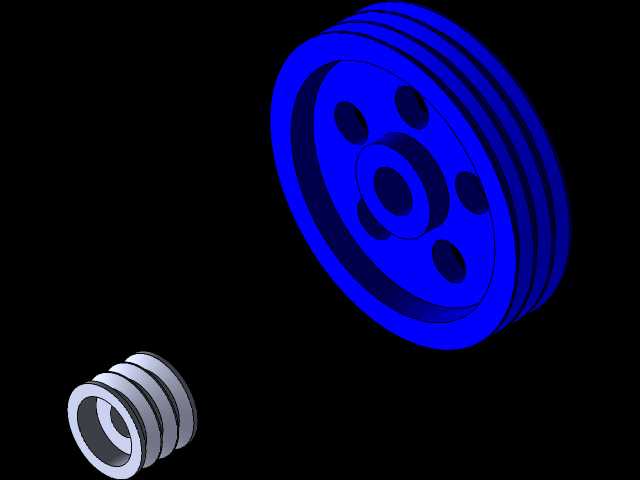

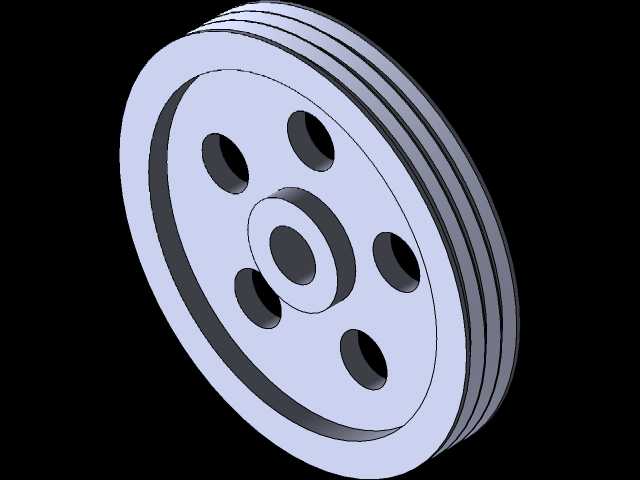

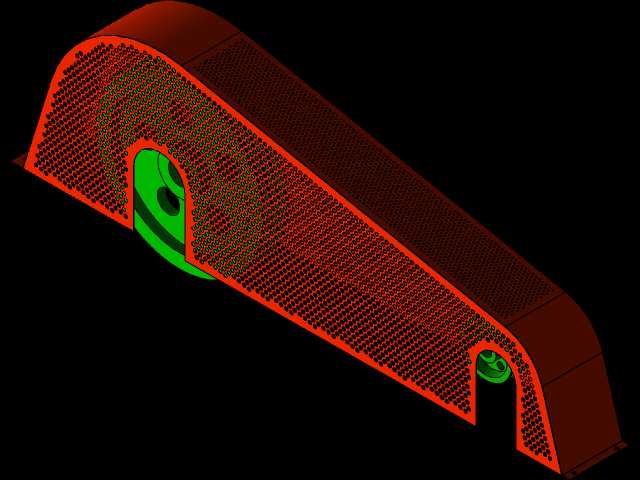

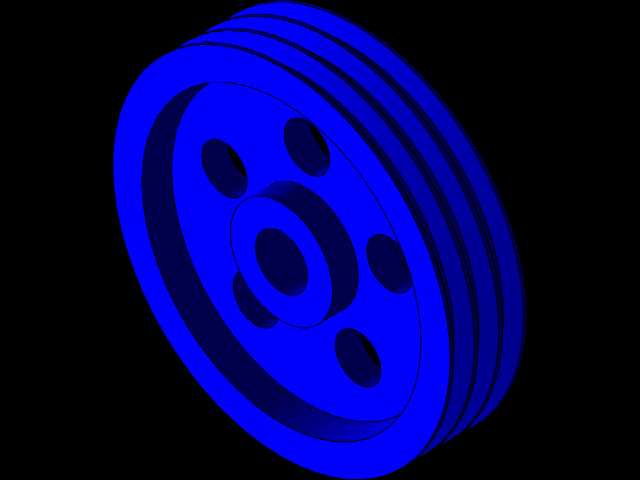

　　两个带轮的直径比是根据传动比要求确定的，在这套结构里小轮作为主动轮时可实现减速增扭的效果，大轮作为主动轮时则可实现增速传动，适配不同的动力输出需求。带轮的轮毂部分设计了标准的轴孔与键槽结构，可直接与对应直径的传动轴配合，通过平键传递扭矩，轴孔的公差选用过渡配合，既保证装配时的同轴度要求，也方便后期拆卸维护。护罩部分的设计采用了半包围结构，完全覆盖皮带运转的外露区域，避免生产过程中杂物卷入传动副，也能防止操作人员误触运转部件引发安全事故，护罩的外形顺着皮带的运转轨迹做了弧形过渡，既减少了不必要的材料浪费，也能避免护罩与运转的皮带出现干涉。

　　安装边界方面，这套结构的固定点位设置在两个带轮的轴承座位置，安装时需要保证两个带轮的轮槽处于同一平面，偏差过大会导致皮带单边磨损加剧，大幅缩短皮带的使用寿命；轴承座的安装面设计了定位止口，可快速实现安装定位，降低现场装配的调校难度。运动仿真部分完整还原了皮带随带轮运转的动态过程，可直观验证传动过程中是否存在结构干涉，皮带的张紧度是否处于合理区间，也能清晰展示不同传动比下的转速匹配关系，方便设计人员在方案阶段就验证传动逻辑的合理性，减少后期实物试制过程中的改模成本。

　　在实际设备适配中，这类带轮组常被用在小型输送设备的动力端、风机的动力传递结构、轻工机械的进给传动环节，相比齿轮传动、链传动，它的运行噪音更低，不需要持续的润滑维护，整体使用成本更低，适合中低载荷、转速适中的传动场景。设计过程中也充分考虑了皮带的安装便利性，护罩采用分体式固定结构，拆卸几颗固定螺丝即可露出传动区域，方便更换磨损的皮带，不需要完全拆解整个传动单元，大幅降低后期的维护工时。带轮的材质选用可根据实际载荷场景调整，轻载场景下可采用工程塑料材质降低整体重量与成本，中载场景下则采用铸铁或者铝合金材质，保证结构强度满足长期运转的需求。
