户外单立柱支撑曲面顶棚家用停车棚结构

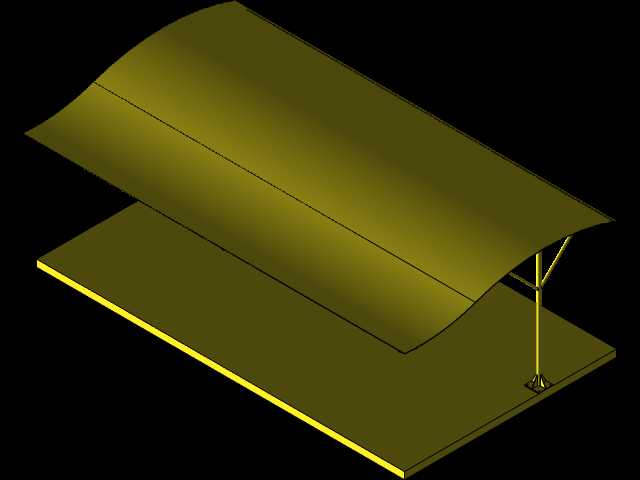

　　这款停车棚结构主要面向私人住宅庭院、小型独栋办公区、临街商铺门前的小型停车场景设计，核心用途是为家用乘用车提供遮阳挡雨的停放遮蔽空间，避免车辆长期暴露在户外受阳光直射、酸雨侵蚀、落叶堆积以及高空坠物的轻微损伤，相比传统双立柱停车棚，单立柱的支撑形式能最大化释放地面通行空间，车辆进出泊位时不会被立柱遮挡行驶路径，也不会占用过多的人行通道面积，适配狭长型的庭院空地或者建筑边角的闲置区域安装。从结构设计逻辑来看，整体采用单根立柱承载的悬挑式受力方案，立柱底部设置方形安装底板，通过膨胀螺栓与硬化混凝土地面固定，底板与立柱之间设置三角加强筋结构，抵消顶棚悬挑带来的倾覆力矩，避免大风天气下结构出现失稳晃动。顶棚部分采用双层曲面流线型设计，

　　上层为主遮挡板，曲面弧度经过排水坡度优化，降雨时雨水会顺着曲面的自然弧度向单侧导流，不会在顶棚表面积水形成荷载堆积，下层为辅助挡水板，两层板之间预留微小通风间隙，既能减少太阳直射带来的热辐射传导，降低棚下停放车辆的表面升温速度，也能在大风天气下疏导部分气流，减少风阻对整体结构的推力。支撑立柱与顶棚的连接位置设置斜向支撑杆件，杆件与立柱、顶棚框架采用刚性连接，将顶棚的荷载均匀传递到主立柱上，避免顶棚连接位置出现应力集中导致的结构开裂。在安装边界的尺寸控制上，整体结构的地面投影长度适配常规家用三厢车的车身长度，宽度覆盖单台车辆的车身宽度加上两侧开门预留的操作空间，立柱安装位置距离泊位边缘预留足够的安全距离，不会影响车辆停靠时的车门开启，

　　顶棚的最低安装高度满足常规家用SUV的整车高度通行需求，不会出现车辆进棚时车顶剐蹭顶棚的问题。建模过程中对曲面顶棚的弧度做了连续曲率处理，没有出现生硬的折角，既保证了结构受力的均匀性，也让整体外观更简洁流畅，所有连接节点的位置都做了安装工艺预留，方便实际加工时的板材裁切、型材焊接以及现场拼装作业，结构的所有外露金属构件都预留了防腐处理的工艺余量，适配户外长期使用的耐候需求，不需要额外做复杂的维护保养。
