直列四缸四冲程内燃发动机结构设计

　　这套直列四缸动力单元的结构建模，核心围绕往复式内燃机的实际做功逻辑搭建，所有配合关系完全参照量产动力装置的工程边界设定，可直接用于动力总成选型参考、教学演示结构拆解、附属装置匹配校核等场景。从实际应用场景来看，这类四冲程动力结构广泛适配民用乘用车、小型工程机械、固定式发电机组等装备，覆盖1.0L-2.5L排量区间的动力需求，建模时特意保留了量产机型的通用安装接口位置，缸体侧面的附件安装位、曲轴输出端的连接法兰、缸盖上部的配气机构安装平面都做了符合行业通用规范的结构预留，方便后续做外围附件的匹配设计。

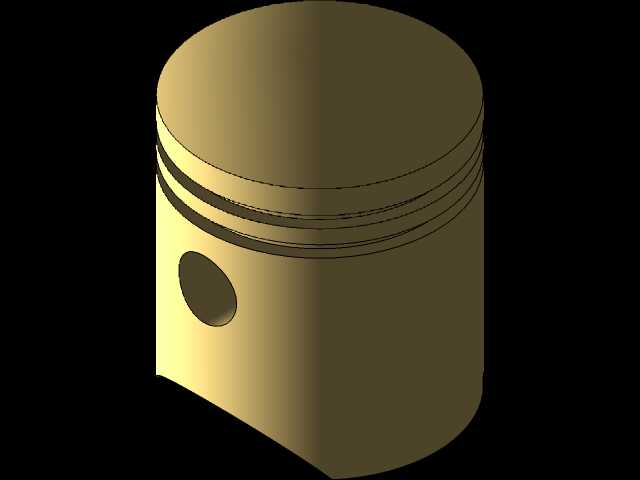

　　设计过程中没有做过度的异形简化，活塞部分的裙部型线、活塞环槽的分层结构都按照实际配合要求做了分层处理，三道环槽的宽度、深度比例完全参照量产活塞的加工公差带设定，活塞销座的加强筋结构也做了还原，避免建模结构和实际加工件出现过大的结构偏差。连杆部分采用了平切口大头的设计方案，连杆大头的剖分面、轴瓦安装位、小头衬套的配合段都做了独立的结构区分，杆身的工字型截面过渡完全按照受力路径做了曲率优化，从大头到小头的截面渐变比例符合往复运动件的轻量化要求，同时保证交变载荷下的结构强度，避免高速往复运动下出现应力集中的问题。

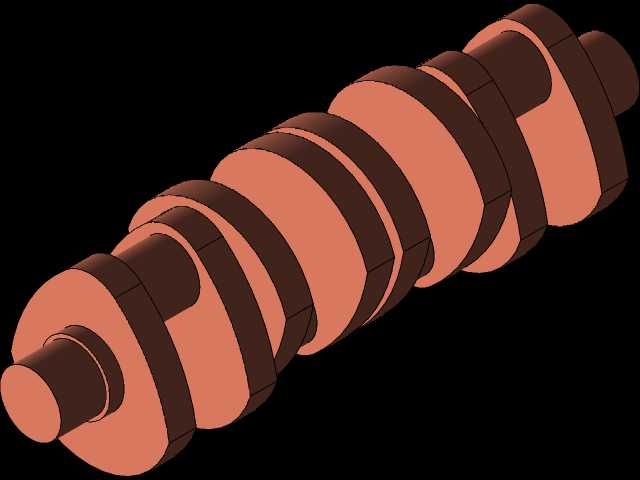

　　曲轴部分采用了全支撑的结构设计，五个主轴颈对应四个连杆轴颈，相邻气缸的连杆轴颈错开180度，完全匹配四冲程发动机的点火间隔角要求，平衡块的布置位置、配重块的外形轮廓都按照直列四缸的一阶、二阶平衡需求做了对应设置，曲轴前端的正时驱动安装位、后端的飞轮连接法兰都预留了标准的安装尺寸，输出端的轴伸长度、直径参数符合通用动力输出的连接规范，不需要额外做结构修改就能对接离合器、变速箱等传动部件。

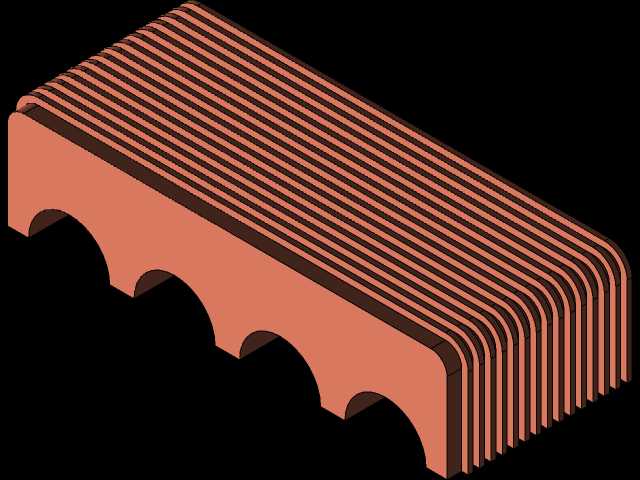

　　缸体部分采用了直列并列的气缸布置形式，缸心距参数参照同排量量产机型的通用设定，既保证了缸筒之间的冷却水道空间，也控制了整个动力单元的横向总宽度，缸体下部的曲轴箱部分做了加强筋结构布置，主轴承盖的安装位、螺栓孔位置都按照实际装配要求做了定位，缸筒内壁的珩磨面虽然没有做纹理建模，但配合间隙按照实际热膨胀后的工作间隙预留，活塞在上止点、下止点位置时的余隙高度、行程参数完全符合四冲程发动机的压缩比设定范围。

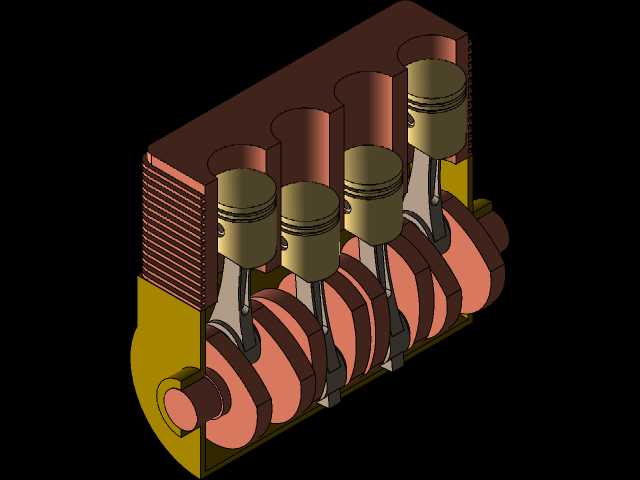

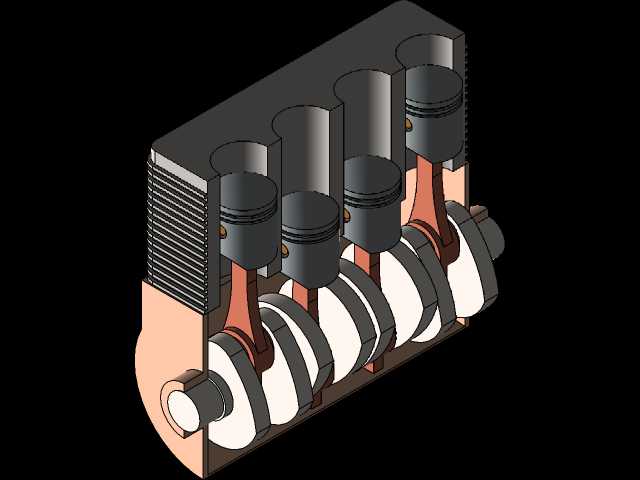

　　从安装边界来看，整个动力单元的总长度、宽度、高度尺寸都控制在同排量机型的常规尺寸区间内，缸体两侧的发动机悬置安装点位置对称布置，安装点的高度差、前后间距符合前置前驱、前置后驱车型的常见布置要求，进气侧、排气侧的附件布置空间预留充足，不会出现外围部件安装时的结构干涉。建模时特意还原了各部件的相对运动关系，活塞的往复行程、曲轴的旋转角度、连杆的摆动角度完全匹配，可直接用于运动仿真演示，直观展示进气、压缩、做功、排气四个冲程的工作过程，帮助设计人员快速理解曲柄连杆机构的运动逻辑，也能用于职业院校的机械原理教学演示，让学习者直观掌握内燃机的核心工作原理。

　　在结构细节处理上，所有部件的配合面都做了合理的倒角、圆角处理，没有出现建模时常见的尖锐边、零厚度面等问题，各部件的装配关系完全按照实际装配顺序设置，从曲轴、主轴承盖的安装，到连杆、活塞的装配，再到缸盖、油底壳的连接，整个装配路径符合实际生产的装配工艺要求，不会出现无法装配的结构干涉问题。对于容易被忽略的细节，比如活塞销的卡环槽、连杆螺栓的头部沉孔、曲轴油道的走向位置，都做了对应的结构预留，保证模型的工程实用性，而不是仅做外观层面的形似建模。
