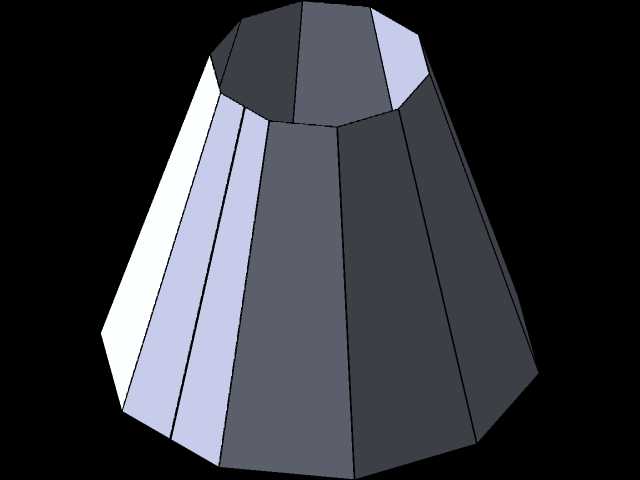

弯曲机用多棱面锥形薄板构件设计

　　在钣金加工车间的日常生产里，这类多棱面锥形构件是不少通风管路、物料导流装置、设备护罩结构里的常用零件，区别于常规旋压成型的光滑圆锥面，这种分块拼接的多棱锥结构，不需要大型旋压设备，仅靠常规折弯、弯曲设备就能完成加工，对中小批量的定制化生产场景适配性极强。做这类结构设计的时候，首先要明确构件的安装边界，上下两端的连接端面需要匹配对接部件的安装孔位，上端小端的直径尺寸要适配上方连接的管路或者设备接口，下端大端的尺寸要满足下方承接结构的覆盖范围，整个锥段的高度要根据安装空间的垂直余量做调整，避免和周边的管线、机架结构产生干涉。从加工工艺的角度出发，这个构件采用薄板分块折弯后拼接的思路，每一块扇形板料的折弯角度需要经过精确计算，

　　相邻板料的拼接边要预留足够的焊接或者咬接余量，板料在弯曲机上作业的时候，要根据板材的厚度调整下模的V口宽度，控制每一次折弯的进给量，避免因为单次弯曲角度过大导致板料出现拉伸开裂或者回弹超差的问题。这类锥形构件在实际使用中，常作为散料输送的导流料斗，依靠锥面的倾斜角度让颗粒状、粉状物料依靠自重顺利下滑，不会在料斗内壁出现积料堵料的问题；也可以作为设备的锥形护罩，覆盖在转动部件的外侧，既起到安全防护的作用，多棱面的结构相比光滑曲面还能更好地散射设备运行产生的噪音，降低车间的噪声污染。设计过程中要重点考量板料的厚度选型，如果是作为物料导流使用，要根据输送物料的磨琢性选择对应厚度的板材，磨琢性强的物料需要适当增加板厚，

　　或者在锥体内壁加装耐磨衬板；如果是作为防护护罩使用，在满足结构刚度的前提下可以选用较薄的板材，降低整体构件的重量，方便后期的拆装维护。拼接结构的设计上，相邻板料的连接边可以采用折弯扣边的结构，减少焊接工作量，同时也能避免焊接变形导致的锥面尺寸超差，每一块板料的折弯线要和锥面的母线方向保持一致，折弯后相邻板料的贴合面要保证平整，拼接完成后整个锥台的圆度误差要控制在安装允许的公差范围内，两端的连接法兰要和锥段的轴线保持垂直，避免安装后出现对接错位、密封失效的问题。在弯曲机上加工这类扇形板料的时候，要注意板料的定位，因为扇形板料的两端宽度不一致，弯曲作业时要调整板料的进给角度，保证每一道折弯的位置都和预先划好的折弯线对齐，

　　对于小端尺寸较小的锥段，弯曲时要控制上模的下压深度，避免小端位置因为弯曲半径过小出现板料折裂的问题。这类多棱锥结构相比整板卷制的圆锥，还有一个明显的优势，就是运输过程中可以拆解成平板状态打包，大幅降低运输占用的空间，到安装现场后再进行拼接组装，对于需要长途运输的大型锥形构件来说，能有效控制物流成本。设计时还要考虑构件的安装固定方式，上下两端如果是和法兰连接，要在板料的端部预先冲出法兰连接的螺栓孔，孔位的位置度公差要符合装配要求，避免现场安装时出现孔位对不上的问题；如果是采用焊接连接，要在端部预留焊接坡口，保证焊接的连接强度。对于有密封要求的使用场景，比如作为通风管路的变径接头，拼接缝的位置要在焊接后做打胶密封处理，设计时要预留密封胶的填充空间，避免拼接缝出现漏风漏料的问题。整个构件的结构刚度也要做校核，尤其是大端直径较大的锥段，要在大端位置加装加强筋或者卷边结构，避免构件在使用过程中因为自重或者物料冲击出现变形，影响正常使用。
