高压变压器线圈手动绕制设备结构设计

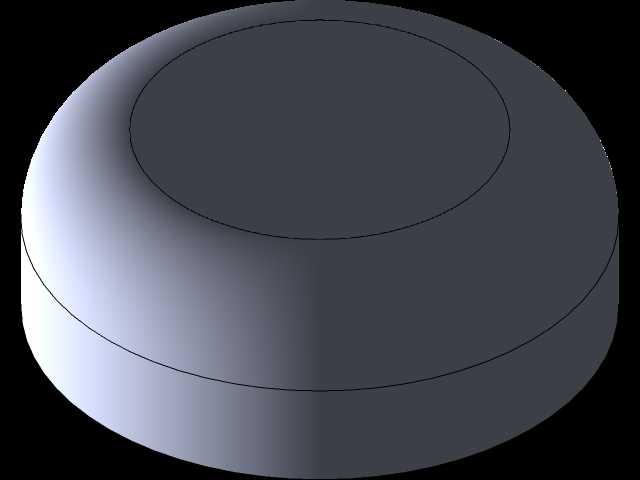

　　在输配电设备制造、高压电器维修、小型变压器定制加工的生产场景中，线圈绕制是决定变压器绝缘性能、载流能力与运行稳定性的核心工序，这款手动式高压变压器线圈绕线设备，正是面向小批量定制、线圈返修、实训教学这类非大规模量产场景开发的专用工装，区别于全自动数控绕线机的高成本、复杂编程调试流程，该设备完全依靠机械结构实现绕线动作的控制，无需复杂电控系统，对车间供电环境、操作人员编程能力没有额外要求，在偏远地区维修站点、小型电器加工坊、职业院校实训车间都能快速部署使用。设备整体采用立式柜式承载结构，主体机架为封闭薄钢板焊接成型，底部设置延伸式安装支脚，可直接通过膨胀螺栓固定在混凝土地面或重型工作台面上，安装时需保证主轴伸出端前方预留不小于1.2米的操作空间，用于放置待绕线圈骨架、引导绝缘纸与漆包线走线，机架侧面预留的检修盖板可快速打开，方便内部制动机构、离合器组件的日常润滑与磨损件更换，整体占地尺寸控制在0.8米见方以内，不需要占用大面积生产场地。设备的核心执行部件为水平伸出的绕线主轴，主轴端部设置标准法兰连接盘，可根据不同规格的高压线圈骨架快速定制适配的连接工装，装夹时只需将骨架中心孔对准法兰定位止口，拧紧锁紧螺栓即可完成固定，不需要复杂的找正流程，主轴的径向跳动量控制在0.1mm以内，可保证绕制过程中漆包线排布均匀，避免因主轴晃动出现的线层堆叠、绝缘破损问题。操作控制部分完全贴合一线操作工人的使用习惯，机架正面斜面上设置三个状态指示灯，分别对应设备待机、制动、

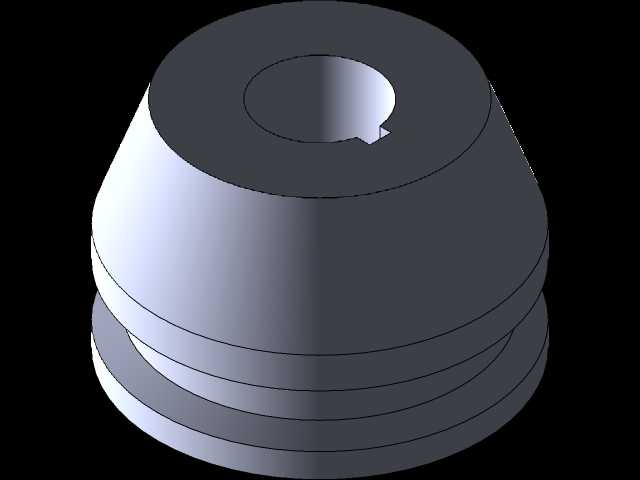

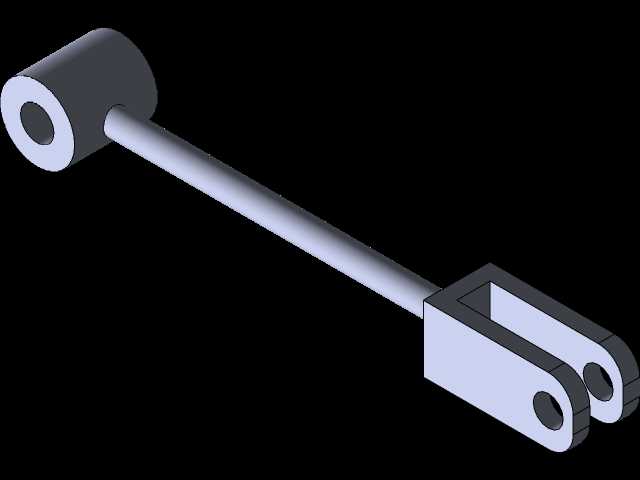

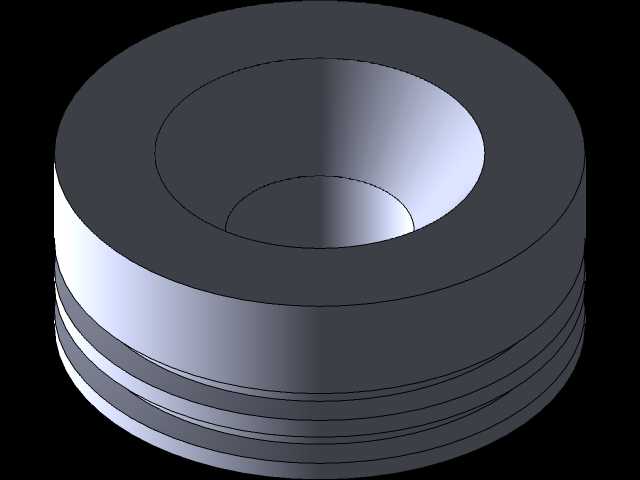

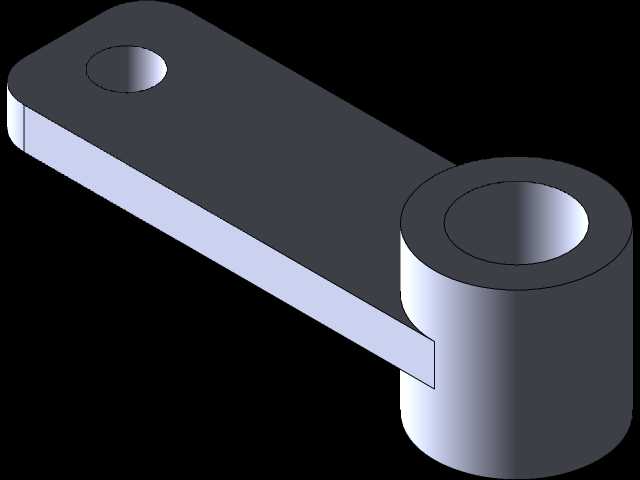

　　运行三种状态，操作人员站在设备正面即可清晰观察指示灯状态，不需要额外俯身查看设备内部结构；设备的启动与制动全部采用脚控结构，脚踏板设置在机架底部前方的自然踩踏位置，操作人员双手可以全程扶持漆包线、调整走线张力，不需要腾出手操作按钮开关，脚踩下启动踏板时，内部锥形离合器平稳结合，主轴带动线圈骨架开始匀速转动，脚踩下制动踏板时，制动系统快速作用，主轴可在1秒内完全停转，方便操作人员在绕制到指定匝数、出现走线偏移时快速停机调整，锥形离合器的结合压力可通过侧面的调节螺母进行微调，适配不同重量、不同转动惯量的线圈骨架，避免启动时冲击力过大扯断细规格漆包线。在结构设计过程中，特意规避了数控系统、伺服电机这类易受车间粉尘、湿度影响的电子部件，

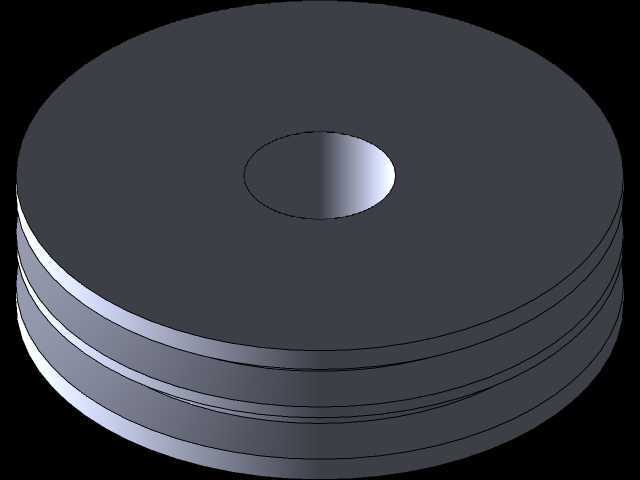

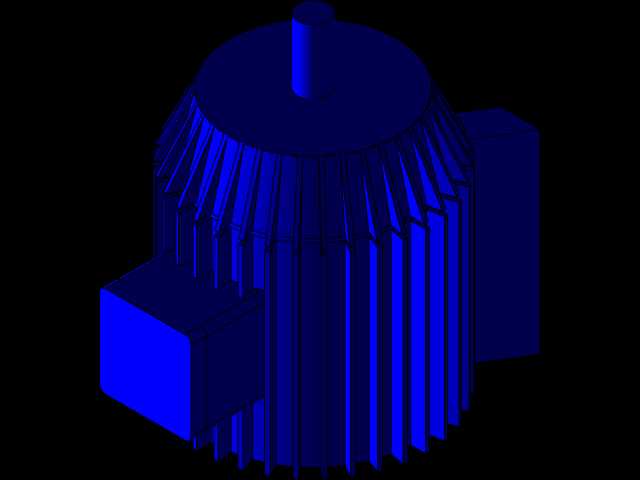

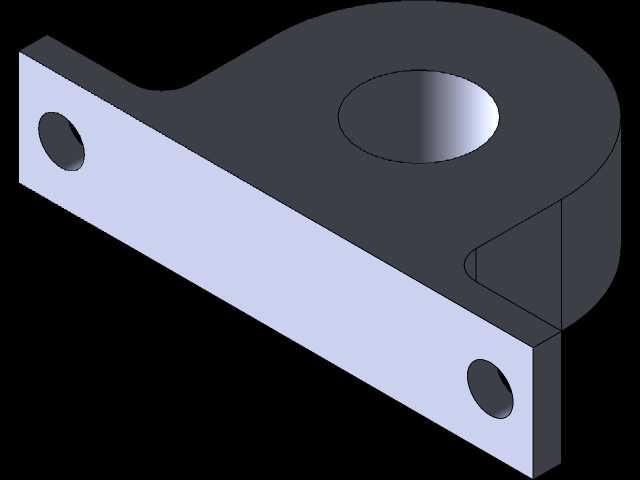

　　所有传动部件都封闭在机架内部，绕制高压线圈过程中产生的少量绝缘纸碎屑、漆包线蜡质涂层脱落物不会进入传动间隙，日常维护只需要每三个月对离合器摩擦面、制动蹄片、主轴轴承加注一次润滑脂即可，不需要专业电控维修人员参与保养，设备的传动比经过反复校准，主轴转动扭矩可满足最大直径500mm、重量80kg的高压线圈绕制需求，绕线过程中转速稳定，不会出现随负载变化转速波动的问题，操作人员可通过手部控制漆包线的走线张力，均匀将线匝排布在骨架上，配合层间绝缘纸的铺设，可完成10kV及以下电压等级变压器高压线圈的绕制作业。不同于全自动绕线机需要针对不同线圈规格重新编写绕线程序、调整排线机构行程，这款设备的适配灵活性更强，只要更换主轴端部的连接法兰，

　　就能装夹不同尺寸的方形、圆形线圈骨架，对于异形结构的高压线圈、特种变压器的定制线圈，操作人员可手动调整走线位置，完成自动排线机构无法实现的特殊绕线工艺，在变压器维修场景中，针对部分烧毁的线圈进行局部重绕时，不需要将整台变压器的铁芯完全拆解，只要将待绕骨架装夹到主轴上，就能快速完成补绕作业，大幅缩短维修周期。设备的外壳边角全部做圆弧倒角处理，避免操作人员在上下料、走线过程中被尖锐边角划伤，所有外露的转动部件都设置了防护挡板，只有装夹骨架的主轴端部伸出防护区域，防止绕线过程中松散的线头、绝缘纸卷入传动机构，脚踏板表面设置防滑纹路，即使车间地面有少量油污，操作人员踩踏时也不会出现打滑问题，制动机构采用常闭设计，在未踩下启动踏板时，制动系统始终保持锁止状态，主轴不会因为外力触碰出现意外转动，避免装夹骨架过程中发生夹手风险。从实际使用反馈来看，这类手动绕线设备虽然生产效率低于全自动绕线设备，但在小批量多品种的生产场景下，设备换型时间不到十分钟，远低于数控设备的程序调试、机构调整时间，综合使用成本仅为同规格数控绕线机的十分之一，对于产能不高的中小型变压器生产企业、电器维修单位来说，是性价比极高的线圈绕制工装，三维建模过程中对所有传动部件的配合间隙、安装公差都做了1:1还原，可直接用于工程出图、样机加工，也可作为机械结构教学的演示模型，帮助学习者理解离合器、制动系统的机械传动原理。
