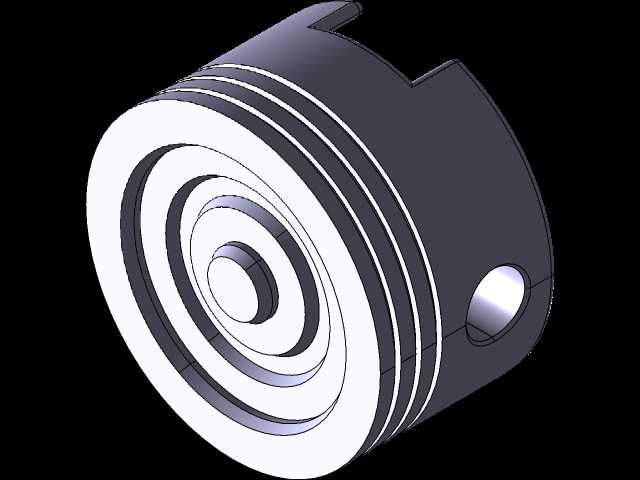

内燃机活塞结构三维设计模型

　　在往复式动力机械的结构设计中，活塞是直接参与能量转换的核心运动部件，其结构合理性直接决定整套动力单元的运行稳定性、密封性能与服役寿命。这款活塞的三维结构设计，完全围绕实际工况下的受力、热负荷与装配需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从实际应用场景来看，这类活塞广泛适配小排量内燃动力单元，覆盖通用汽油机、小型柴油机、空气压缩机等需要依靠腔室容积变化实现能量转换或介质输送的设备，在动力输出、气体压缩的工作循环中，承担着传递燃烧压力、密封工作介质、引导往复运动轨迹的核心作用。

　　从功能特性层面拆解，活塞头部的多道环槽结构是核心功能载体，每道环槽的宽度、深度与槽侧平面度都经过匹配设计，分别对应气环与油环的安装位：靠燃烧室侧的气环槽用于安装密封气环，阻断工作腔高压燃气向曲轴箱侧的泄漏通道，保证腔室压缩压力满足做功要求；靠裙部侧的油环槽用于安装刮油环，在活塞往复运动过程中刮除缸套内壁多余的润滑油，避免机油窜入燃烧室造成积碳、机油过量消耗等问题。环槽之间的环岸高度经过受力校核，能够承受燃气爆发压力带来的冲击载荷，避免环岸断裂导致的密封失效。活塞销孔的设计采用了带微量偏心的布局，偏心方向匹配活塞往复运动的换向受力特性，能够有效降低活塞换向时对缸套的敲击噪声，同时销孔内部加工有高精度的配合面，与活塞销采用间隙配合设计，保证运动过程中活塞销能够灵活转动，均匀传递载荷，避免局部应力集中造成销座开裂。

　　设计思路上，这款活塞采用了变截面的壁厚设计，头部区域因为直接接触高温燃气，热负荷最高，因此壁厚做了适当加厚以提升热容量与结构强度，同时头部外圆设计有微小的锥度，补偿高温工作状态下的热膨胀量，避免热态下活塞头部胀死在缸套内部；裙部区域主要承担导向与侧推力传递作用，因此采用了椭圆形的截面设计，长轴方向垂直于活塞销轴线，匹配活塞受侧推力时的变形趋势，冷态下与缸套保持合理的配合间隙，热态下裙部膨胀后能够形成均匀的配合面，既避免拉缸问题，又能减少往复运动的摆动量，降低活塞敲缸的概率。裙部表面的型线经过优化，在上下止点位置能够与缸套保持良好的贴合，避免局部接触应力过大造成的异常磨损。

　　从安装边界与尺寸配合来看，活塞的外径尺寸与对应缸套的内径采用基孔制配合，配合间隙根据不同材质的热膨胀系数做了匹配计算，保证从冷机启动到全负荷热态运行的全工况区间内，活塞都能在缸套内顺畅运动，不会出现卡滞或间隙过大导致的密封失效、异响问题。活塞的总长度设计匹配对应曲轴的连杆长度与行程参数，保证活塞运行到上止点时，燃烧室余隙高度符合设计要求，压缩比满足动力性能设计指标；运行到下止点时，活塞不会脱出缸套工作区域，同时活塞环不会滑入缸套的气口位置造成环体断裂。活塞销孔的中心高、孔径尺寸与对应活塞销、连杆小头的尺寸完全匹配，销孔两端的卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子轴向窜出刮伤缸套内壁。

　　在实际建模过程中，所有的倒角、过渡圆角都没有省略，活塞头部的边缘倒角用于避免装配时刮伤缸套内壁，环槽底部的过渡圆角用于降低应力集中系数，提升环槽的抗疲劳强度，销座与裙部连接位置的大圆角过渡，能够分散活塞做功时传递到销座的冲击载荷，避免应力集中导致的裙部开裂。整个模型的几何特征完全遵循实际加工工艺逻辑，没有出现无法加工的倒扣、锐角结构，所有尺寸公差、形位公差的设计基准都统一以活塞中心线与销孔中心线为核心基准，保证后续加工、装配过程中的基准统一，减少累积误差对活塞运动性能的影响。对于结构设计从业者而言，这款模型的结构细节能够直接作为小排量动力单元活塞设计的参考，其环槽布局、销孔偏心设计、裙部型线设计的思路，都可以迁移到不同缸径、不同功率等级的活塞设计工作中，帮助设计人员快速梳理活塞设计的核心要点，规避常见的结构设计误区。
