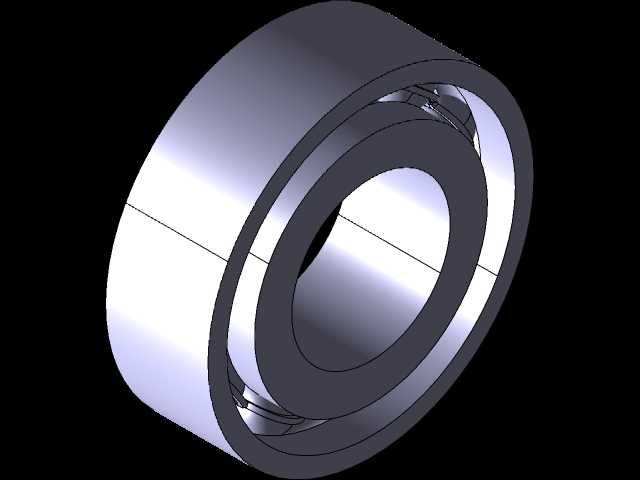

70cc摩托车前轮用深沟滚珠轴承结构

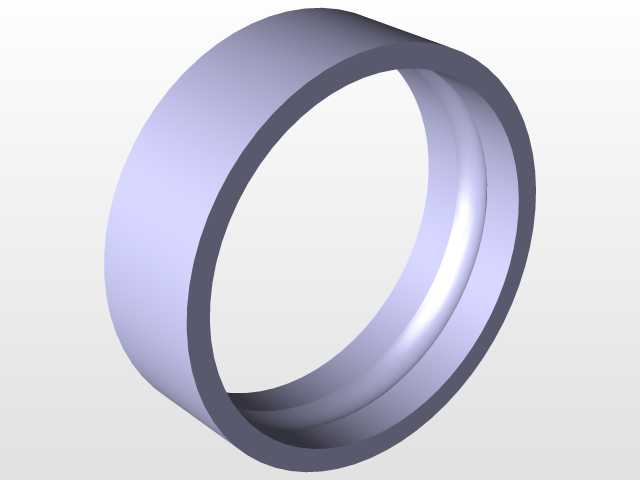

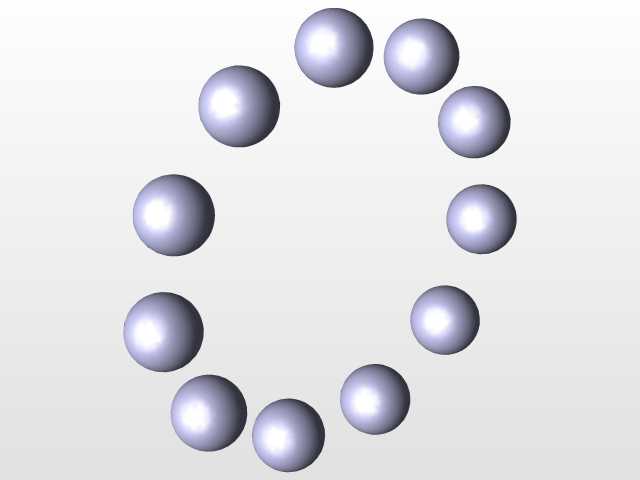

　　在小排量代步摩托车的行走系统中，前轮承载的载荷特性与后轮存在明显差异，70cc级别的轻型摩托整备质量普遍控制在80kg以内，前轮除了承担前部35%到40%的静态整备载荷，还要应对铺装路面行驶时的冲击载荷、转向过程中的侧向力矩，以及制动时产生的轴向窜动趋势，这就要求配套的滚珠轴承在有限的安装空间内，同时满足径向承载、少量轴向限位、低转动阻力的多重要求。这款滚珠轴承的设计完全贴合70cc摩托车前轮的安装边界，内圈与前轮轮毂的轴颈采用过盈配合，过盈量控制在0.01mm到0.025mm之间，既可以避免车辆行驶过程中内圈与轴颈发生相对转动造成的轴颈磨损，也不会因为过盈量过大导致内圈胀大后轴承内部游隙过小，引发转动卡滞、温升过高的问题。外圈与前轮叉腿的安装孔采用过渡配合，装配时借助铜棒敲击外圈端面即可完成压装，后期维护拆卸也不会对叉腿的安装孔造成拉伤。从结构设计来看，这款轴承采用单排深沟滚道设计，内圈和外圈的滚道曲率半径略大于钢球直径，曲率比控制在1.03到1.05之间，这个参数选择是经过多轮工况验证的：如果曲率比过小，钢球与滚道的接触面积过大，会导致转动阻力上升，推行和行驶过程中的滚动损耗增加，直接影响车辆的燃油经济性和滑行距离；如果曲率比过大，钢球与滚道的接触应力会集中在狭小区域，长期承受冲击载荷时容易出现滚道点蚀，大幅缩短轴承的使用寿命。钢球的数量和直径选择也充分匹配前轮的载荷需求，钢球直径根据轴承的内径、外径尺寸做了最优匹配，

　　在保证保持架有足够安装空间的前提下，尽可能增加钢球数量，让每个钢球承担的载荷降到最低，同时保持架采用浪形冲压结构，兜孔的间隙控制在合理范围，既可以对钢球做均匀的周向分隔，避免钢球之间直接接触产生摩擦和噪音，也能允许钢球在兜孔内有微小的活动量，适应前轮受到冲击时滚道的微小形变，避免出现钢球卡滞的问题。轴承的两侧设计有接触式橡胶密封圈，密封圈的唇口与内圈的密封槽紧密贴合，这个结构主要是为了阻挡路面的泥水、灰尘进入轴承内部，同时防止轴承内部的润滑脂在高速转动时甩出。很多维修场景中遇到的前轮轴承过早损坏，大多是因为密封失效后杂质进入滚道，造成磨粒磨损，这款轴承的密封结构在静态时可以承受一定压力的水柱冲刷，日常雨天行驶、经过积水路面时，

　　完全可以阻挡泥水侵入，正常使用情况下不需要频繁补充润滑脂。从安装边界来看，这款轴承的轴向宽度完全匹配70cc摩托车前轮轮毂的轴承安装位深度，压装到位后，轴承的端面与轮毂的定位台阶完全贴合，不需要额外加装调整垫片来调整轴向间隙，前轮轴穿过轴承内圈后，通过轴端的锁紧螺母锁紧，内圈会随着前轮一起转动，外圈固定在叉腿的安装孔内，钢球在滚道内做滚动运动，将轮轴与轮毂之间的滑动摩擦转化为滚动摩擦，大幅降低转动过程中的阻力。实际使用场景中，这款轴承可以适应的工况覆盖了日常通勤的全部需求：在平坦铺装路面以40km/h速度匀速行驶时，轴承的转速大概在每分钟600转左右，这个转速下轴承的温升不会超过环境温度20℃，润滑脂可以保持稳定的油脂状态，不会出现变稀流失的问题；在经过路面减速带或者坑洼路段时，瞬间的冲击载荷可以达到静态载荷的3到5倍，轴承的滚道和钢球因为采用了高碳铬轴承钢材质，经过淬火处理后表面硬度达到HRC61到65，足够承受这类瞬时冲击，不会出现碎裂或者塑性变形。转向过程中，前轮会有一定角度的偏转，此时轴承会承受少量的轴向载荷，深沟滚道的结构设计可以承受不超过额定径向载荷30%的轴向力，完全满足转向时的受力需求，不会因为轴向力的作用出现钢球脱轨、转动卡滞的问题。在建模过程中，所有的配合尺寸都严格按照公差要求做了参数化设置，内圈的内径公差、外圈的外径公差、滚道的形位公差、钢球的直径公差都对应实际的加工精度等级，装配后的径向游隙控制在0.008mm到0.

　　025mm之间，这个游隙范围既可以保证轴承转动灵活，也不会因为游隙过大导致前轮转动时出现晃动，影响行驶的稳定性。很多新手在做摩托车前轮结构建模时，容易忽略轴承的密封结构和保持架的细节，要么把轴承做成内外圈加钢球的简化结构，要么把配合公差设置成完全的零间隙，实际加工装配时就会出现装不上或者间隙过大的问题，这款模型完整还原了轴承的所有细节结构，包括密封圈的唇口形状、保持架的冲压折弯结构、滚道的曲率轮廓，不管是用于前轮总成的装配干涉检查，还是用于维修时的结构参考，都可以直接复用，不需要再做额外的结构调整。另外，这款轴承的安装尺寸完全兼容市面上同排量多款轻型摩托车的前轮安装位，不需要对轮毂或者前叉做任何改装就可以直接替换，通用性较强。在做前轮的受力分析时，可以直接调用这个模型的材料参数，钢的弹性模量、泊松比都按照轴承钢的实际参数设置，模拟不同载荷下的接触应力分布，验证轴承的承载能力是否满足设计要求，避免选型不当导致的早期失效。日常维护时，只需要在行驶一定里程后检查密封圈是否有破损，如果没有破损就不需要拆解轴承，一旦密封圈出现开裂老化的情况，及时更换轴承即可，不需要做复杂的保养操作，这也是这类通用滚珠轴承在轻型摩托上广泛应用的原因之一，结构简单可靠，维护成本低，完全满足日常通勤代步的使用需求。
