传感器配套安装基座机械结构件

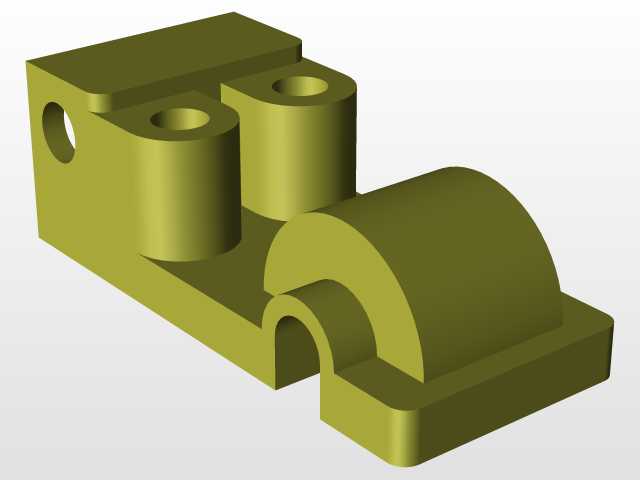

　　这款结构件是传感器安装配套的专用基座类零件，主要应用在工业自动化检测工位、生产线传感定位单元、小型设备传感模组集成场景中，作为传感器的承载安装基体，承担定位、固定、防护以及配合周边传动件让位的作用，在光电类、接近类传感器的安装场景中，能够为传感元件提供稳定的安装基准，避免设备运行过程中的振动导致传感位置偏移，保障检测精度的稳定性。从结构设计来看，零件主体采用一体化铣削成型的结构思路，底座部分为带让位缺口的矩形板式结构，底部平面为安装贴合面，加工时需要保证平面度公差控制在0.05mm以内，确保和设备安装面完全贴合，不会出现安装翘曲的问题。底座上设置两个同轴的圆柱凸台，凸台中心加工有贯通的安装孔，

　　孔内壁预留攻丝余量或者直接加工为光孔配合螺栓锁紧，两个凸台的中心距按照配套传感器的安装孔位标准设计，能够直接适配常规M4或者M5规格的安装螺栓，不需要额外加工转接板。零件左侧设置带横向通孔的立板结构，这个通孔是用于穿装定位销或者辅助固定杆，在部分需要侧向限位的安装场景中，可以通过这个孔位加装限位件，防止基座在长期受力后出现横向窜动。零件右侧设计为半拱形的凸起防护结构，这个结构的作用是罩住安装在基座下方或者侧方的传感探头，避免生产过程中飞溅的切屑、粉尘直接撞击传感元件，同时拱形结构的圆弧过渡设计能够减少应力集中，在设备长期振动的工况下，不会出现结构根部断裂的问题，拱形结构下方预留的弧形缺口是为了给传感探头的检测路径让位，

　　不会遮挡检测光束或者感应面，保障传感器的检测范围不受基座结构的影响。从安装边界来看，零件整体长度控制在60mm左右，宽度在35mm上下，总高度不超过30mm，属于小型安装结构件，能够适配空间紧凑的传感安装工位，不会占用过多的设备安装空间。底座上的让位缺口是为了避开设备安装面上的凸起走线槽或者相邻的零件结构，安装时不需要对周边原有结构做改动，直接贴合锁紧即可完成装配。设计过程中充分考虑了机加工的工艺性，所有的棱边都做了C0.5的倒角处理，既能够去除加工毛刺，避免安装时划伤操作人员，也能够减少应力集中点，提升零件的结构强度。所有的安装孔位都做了锪平处理，保证螺栓锁紧时端面能够完全贴合，不会出现螺栓歪斜导致的锁紧力不足问题。

　　零件的材质选用常规的6061铝合金或者45号钢都可以满足使用需求，如果是在有腐蚀的工况下使用，可以更换为304不锈钢材质，结构本身不需要做特殊的壁厚调整，因为整体壁厚最薄处都在3mm以上，完全能够满足常规工业场景的结构强度要求，不会在正常安装受力下出现变形。在实际选型使用时，需要注意核对两个安装凸台的中心距和所用传感器的安装孔距是否匹配，同时确认左侧横向通孔的位置是否和现场的限位结构适配，拱形结构的内部空间是否能够容纳所配传感器的探头尺寸，只要这几个参数匹配，就可以直接安装使用，不需要额外做结构修改。这类基座零件虽然结构不复杂，但是在传感单元的集成中是必不可少的连接件，其加工精度直接影响传感器的检测稳定性，所以建模过程中所有的配合尺寸都标注了合理的公差，安装面的平面度、安装孔的位置度都按照IT7级精度设定，能够满足绝大多数工业场景的使用要求。
