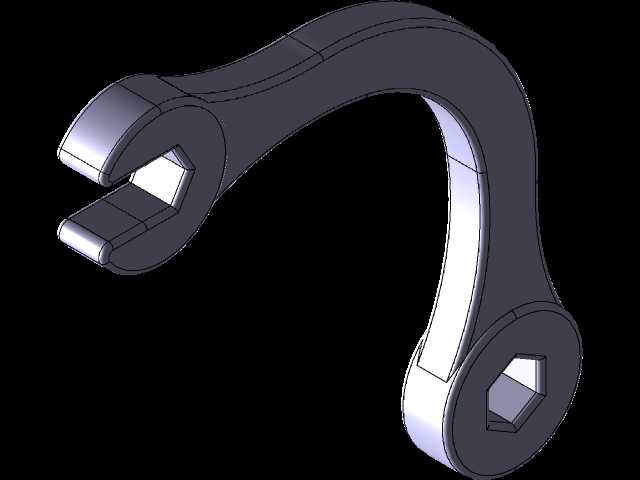

弯柄双头异形开口梅花扳手结构设计

　　这款弯柄结构的双头扳手，主要面向狭窄空间内的紧固件拆装场景设计，区别于常规直柄扳手的直线力臂结构，弧形弯柄的设计初衷是为了避让操作区域周边的凸起结构，在设备维保、小型机械装配、管线密集区域的紧固件作业中，常规直柄扳手往往会因为周边构件干涉无法完成完整的回转动作，甚至无法套入紧固件头部，这款异形弯柄的结构可以让操作端的施力位置偏离紧固件轴线的垂直投影区域，在周边有管线、凸台、相邻构件遮挡的场景下，依然可以获得足够的施力空间，不需要反复调整扳手卡入角度，也能减少拆装过程中对周边构件的剐蹭损伤。

　　从功能端来看，扳手两端分别采用开口卡口与内六角梅花卡口的组合设计，开口端适配常规外六角紧固件的快速卡入作业，适合紧固件有较长外露螺杆、需要侧向卡入的操作场景，卡口的开口尺寸与对应规格的六角头对边尺寸做了公差匹配，卡口内侧的受力面做了微角度倾斜处理，卡入紧固件头部后可以形成自锁趋势，施力过程中不容易出现滑脱、啃伤紧固件六角头的问题；另一端的内六角梅花卡口，适合紧固件头部外露长度较短、或者需要更大扭矩传递的作业场景，梅花结构的多面受力特性可以将施加的扭矩均匀分散到紧固件头部的多个受力面上，相比开口结构能承受更大的扳拧力，也不容易因为施力角度偏差造成紧固件头部棱角磨损，在一些锈蚀紧固件、需要较大预紧力的装配场景下，梅花端的结构可靠性远高于常规开口结构。

　　设计过程中，力臂的曲率经过多轮场景验证，弧形段的弯曲半径既保证了足够的避让空间，也避免了弯曲半径过小造成的力臂应力集中问题，整个扳手的杆身截面采用渐变式设计，靠近两端卡口的位置截面尺寸更大，用来承受扳拧过程中卡口位置的集中应力，中间弧形段的截面做了适度收窄，在保证整体结构强度满足额定扭矩要求的前提下，尽可能降低工具自身重量，长时间手持作业也不容易产生疲劳感。杆身与两端卡口的过渡位置采用大圆角过渡结构，避免热处理过程中过渡位置出现应力裂纹，同时也能减少使用过程中应力集中造成的扳手断裂风险。

　　从安装与操作边界来看，这款扳手的开口端卡入深度做了限位设计，卡入紧固件头部后不会因为过度推进碰到紧固件连接的工件表面，避免作业过程中剐蹭工件漆面或者加工面；梅花端的内孔深度适配标准紧固件的头部高度，即使紧固件头部完全贴紧工件表面，也可以完全套入头部实现全接触面受力。弯柄的偏移距离经过多场景适配，当紧固件周边15mm范围内有高度不超过20mm的凸起障碍物时，弯柄结构可以顺利绕过障碍物完成扳拧动作，不需要额外搭配接杆或者转接头，在小型设备的内部装配、家电维修、自行车维保、机电设备日常检修等场景下，这种结构的扳手可以覆盖很多常规直柄扳手无法操作的工位，减少作业过程中对周边零部件的拆卸需求，大幅提升维保装配的作业效率。

　　材质适配方面，这款结构的扳手适合采用铬钒钢锻造加工，整体热处理后硬度控制在HRC40-48区间，既保证卡口位置的耐磨性，也让杆身具备足够的韧性，承受额定扭矩时不会出现断裂、变形问题，表面做发黑或者镀铬处理后，可以适应潮湿、多油污的作业环境，避免长期使用出现锈蚀问题。手柄位置没有额外设计塑胶套，是因为在油污较重的作业场景下，光面金属手柄更容易擦拭清洁，也不会因为塑胶套老化出现打滑问题，杆身的弧形轮廓刚好贴合人手握持的施力角度，施力时手掌的受力分布更均匀，相比直柄扳手在大扭矩施力时更不容易硌手。

　　在实际装配作业中，这类异形扳手往往是常规成套扳手的补充工具，很多维修场景下因为设备结构设计紧凑，常规标准扳手无法操作，就需要这类针对性设计的异形结构工具来完成紧固件的拆装，这款双头组合的设计也让单把工具可以覆盖两种不同的操作需求，减少作业时携带工具的数量，在外出抢修、高空作业等不方便携带大量工具的场景下，这种集成两种功能头的异形扳手实用性更强。设计过程中也充分考虑了加工工艺性，整个扳手的外形结构可以通过模锻一次成型，后续只需要对卡口位置进行铣削加工、整体热处理、表面处理即可完成生产，不需要复杂的多工序加工，量产的工艺难度低，成本可控，结构强度也能满足手动工具的行业标准要求。
