多安装位铰接式机械连接支座结构

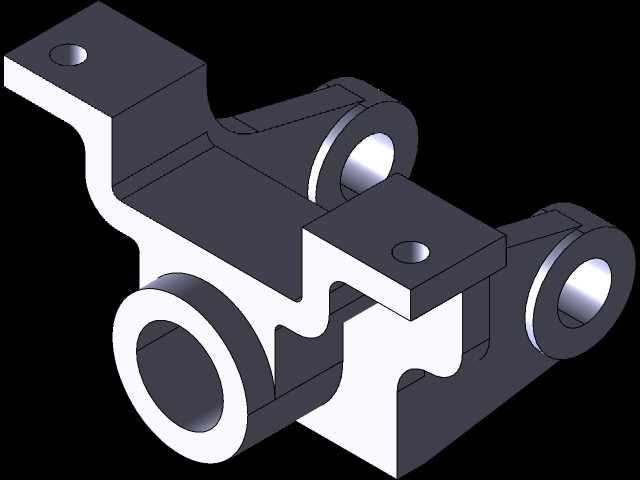

　　这类带多组铰接孔位的连接支座，在工业自动化生产线的连杆传动机构、轻工包装设备的执行端联动组件、输送线的张紧调节支架中都有大量应用场景，核心作用是实现不同运动构件之间的铰接传动，同时承担静态安装定位与动态载荷传递的功能。从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体的厚壁支撑段做了等强度的过渡圆角处理，避免应力集中在直角衔接处，在长期交变载荷作用下不会出现根部断裂的问题。零件上分布的三组铰接孔均采用同轴度公差严格控制的通孔设计，孔壁预留了轴承安装的配合余量，装配时可压入自润滑铜套或者深沟球轴承，实现与铰接销轴的低摩擦转动，孔的两端面都做了锪平处理，保证轴承安装时端面贴合无间隙，不会出现运转过程中的偏磨问题。

　　零件上部伸出的两个带沉孔的安装耳板，是整个构件与设备固定机架连接的安装位，沉孔设计可以让内六角螺栓安装后头部不突出安装平面，避免后续运动构件运转时与螺栓头发生干涉，两个安装孔的孔距严格按照对应机架的安装螺柱间距设计，安装时不需要额外做扩孔调整，直接对位锁紧即可完成固定。零件中部的凹凸卡合结构并非装饰性设计，而是为了在装配时与相邻的定位块实现快速对位，减少装配过程中的找正时间，同时在承受侧向冲击载荷时，卡合面可以分担一部分剪切力，降低铰接销轴的载荷负担，提升整个连接结构的抗冲击性能。从安装边界来看，整个零件的外轮廓没有超出安装耳板的横向跨度，下部的大直径铰接孔中心到上部安装面的垂直距离，经过运动仿真校核，在整个铰接摆动行程范围内，

　　零件本体不会与周边的机架横梁、传动连杆发生运动干涉，铰接孔的内径尺寸匹配常用的标准销轴直径，不需要单独定制非标准的销轴配件，降低后期维护更换的成本。设计过程中针对不同部位的壁厚做了差异化处理，铰接孔周边的壁厚做了加厚处理，承受主要的径向载荷，而中间的连接腹板在保证结构刚性的前提下做了适当的减薄，在不降低整体结构强度的基础上减少零件的整体重量，降低运动过程中的惯性负载，对于需要频繁往复摆动的传动机构来说，更低的运动惯量可以减少驱动端的动力损耗，同时提升启停动作的响应速度。零件的所有棱边都做了倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也可以减少应力集中的点位，提升零件的疲劳寿命。在实际设备运行过程中，

　　这类支座往往是整个传动链路中的核心受力节点，既要传递驱动端的动力，又要保证执行端的运动轨迹精度，所以在建模过程中所有的配合尺寸都严格按照公差等级做了参数化设计，修改对应安装孔距或者铰接孔直径时，整个零件的关联尺寸可以同步更新，方便针对不同的设备安装场景做快速变型设计，不需要重新从零开始绘制模型。
