壁挂式电气控制配电金属箱体结构设计

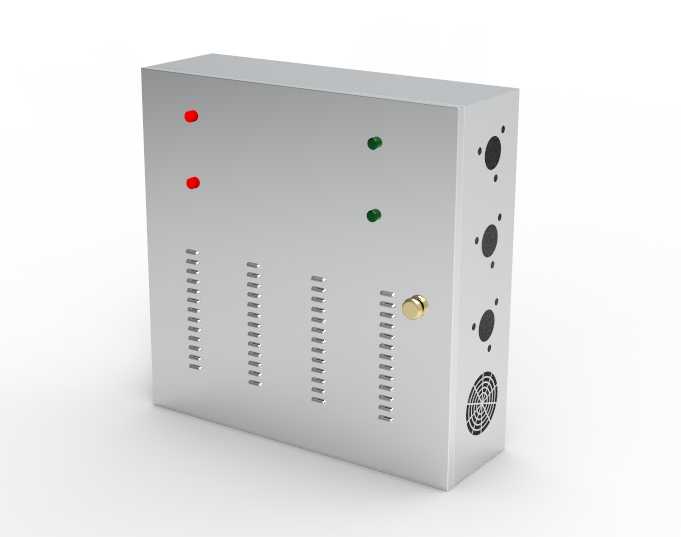

　　这款配电箱体采用冷轧钢板弯折成型的钣金结构设计，主要面向工业车间低压配电回路、小型自动化设备就近供电控制、楼宇公共区域照明配电等场景使用，可直接壁挂安装在混凝土墙面、设备机架侧立面，也可通过底部支架落地放置在生产线旁的电控区域。从结构设计逻辑来看，箱体整体采用单开门侧开结构，门锁采用通用型圆柱转舌锁，适配通用钥匙管理，方便运维人员快速开门检修，同时锁具安装位置避开了内部元器件安装的干涉区域，开门角度可达到120度以上，不会遮挡内部接线端子排的操作空间。箱体正面预留了两红两绿共四个指示灯安装孔位，可对应接入电源指示、故障报警、回路运行等信号，指示灯孔位采用标准22mm工业开孔尺寸，兼容市面上绝大多数通用型按钮指示灯的安装规格，

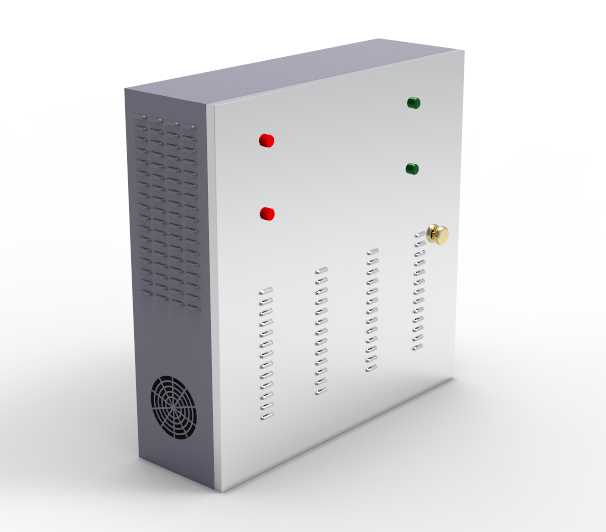

　　无需二次扩孔即可直接装配。侧面预留了三个不同直径的电缆进出线格兰头安装孔，分别对应主电源进线、负载出线、信号控制线的走线需求，孔位边缘做了翻边钝化处理，避免穿线时划伤电缆绝缘层，同时孔位间距满足格兰头安装的最小中心距要求，不会出现相邻接头扳手空间不足的问题。箱体下部侧面设计了轴流风机安装位，适配标准120mm规格的散热风机，对应箱体正面的多组长条冲压散热孔，形成下进上出的自然+强制复合散热风道，当箱体内安装有小型断路器、开关电源、继电器等发热元器件时，可有效将内部工作温度控制在元器件允许的工作范围内，避免高温导致的元器件寿命衰减。散热孔采用冲压成型的百叶窗结构，冲孔时同步做向内的翻边，既可以保证通风面积，又能防止外部水滴、

　　灰尘直接溅入箱体内部，满足IP30以上的防护等级要求，适配普通工业室内的安装环境。箱体内部预留了统一的安装导轨固定孔位，可直接卡装标准35mm电气安装导轨，方便断路器、端子排、继电器等标准电气元件的快速装配，导轨安装位置距离箱门的间隙预留了40mm以上的空间，满足元器件手柄操作、接线端子压线的操作空间需求，同时箱体背板预留了四个壁挂安装固定孔，孔位采用沉孔设计，安装后固定螺丝头部不会突出背板平面，避免与内部安装的元器件产生干涉，固定孔的中心距尺寸适配常规电控箱壁挂安装的膨胀螺栓间距，安装时可直接标记孔位打膨胀螺丝固定，无需额外制作安装转接板。从安装边界来看，箱体整体深度控制在200mm以内，

　　壁挂安装后突出墙面的尺寸不会占用过多的通道空间，适合安装在车间通道侧方、设备旁的立柱等空间有限的位置，箱体边角全部做了圆角弯折处理，没有尖锐的外露边角，避免运维人员操作时磕碰划伤。箱体门板与主体的连接采用隐藏式合页结构，合页安装在箱体内部，外部没有外露的连接部件，既提升了整体外观的整洁度，也避免外部磕碰导致合页变形影响门体开合。在建模过程中，所有钣金折弯处都预留了合理的折弯扣除量，板材厚度选用1.5mm冷轧钢板的常规规格，折弯半径按照板材厚度的1.5倍设置，既保证箱体整体的结构强度，吊装或安装时不会出现明显形变，又不会过度增加板材成本。门板内侧预留了接地螺钉安装位，可通过黄绿接地线连接箱体主体与门板，保证金属壳体的可靠接地，满足电气安全规范要求，箱体内部的走线槽安装位置也做了预留，可沿着箱体侧壁安装PVC走线槽，将强电与弱电线路分开布设，避免信号干扰。
