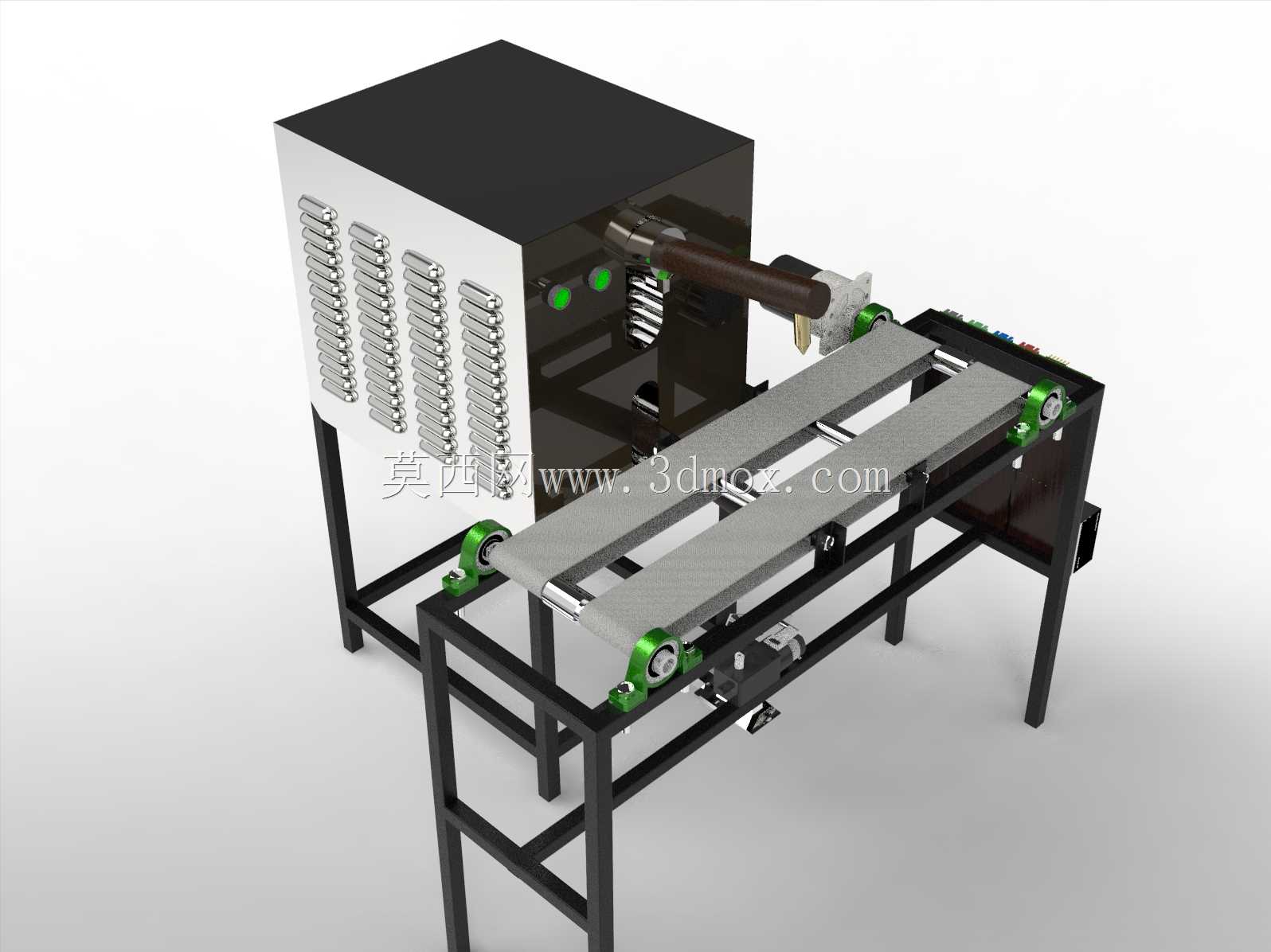

带传送带支架的自动点焊作业设备

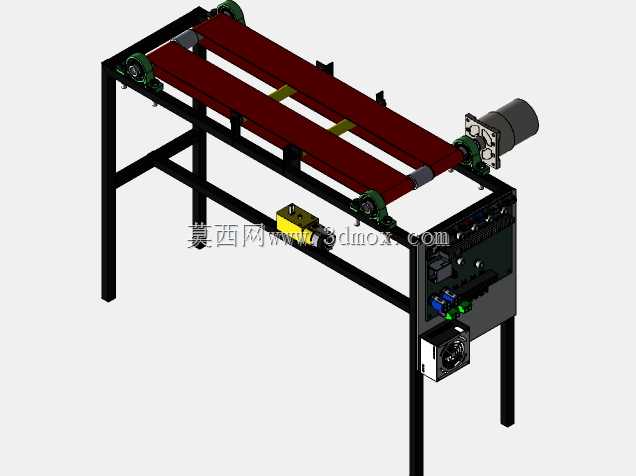

　　这套自动点焊设备集成了皮带输送机构与点焊执行单元，主要面向中小尺寸金属零部件的连续点焊加工场景，常见于五金配件、小型钣金件、电子元器件引脚焊接等批量生产工位，可替代传统人工持焊枪的单点作业模式，大幅降低重复焊接操作的劳动强度，同时保证焊点位置的一致性。设备的输送部分采用平皮带承载结构，两侧搭配可调式侧边挡条，可根据待加工工件的宽度灵活调整挡条间距，适配不同规格的长条状、板状工件上料需求，皮带下方设置多组支撑托板，避免长距离输送过程中皮带下挠导致工件位置偏移，输送驱动端采用同步轮传动，输送速度可根据焊接节拍在合理区间内调整，保证工件到达点焊工位时位置精准，不会出现过冲或定位偏差。

　　点焊执行单元布置在输送线中段的机架上方，焊枪组件通过横向滑座安装在立式机架上，可根据工件焊点的位置调整焊枪的伸出长度与垂直高度，焊枪的下压行程设置了硬限位结构，避免下压过量导致工件被压变形或者焊头损耗过快，焊枪旁侧设置了工件到位检测组件，当工件输送至焊接位置时，输送机构自动暂停，焊枪按照预设的下压参数完成点焊动作，之后输送机构自动重启将工件送至下一工位，整个流程无需人工反复对位操作。

　　设备的机架部分采用标准方管焊接成型，底部设置可调式脚杯，可根据车间地面的平整度调整设备整体水平度，避免输送皮带出现跑偏问题，电控箱体集成在设备侧上方的机架位置，箱体表面布置了操作按钮与状态指示灯，方便现场操作人员快速调整设备运行参数、观察设备运行状态，电控箱内部预留了足够的走线空间，强弱电走线分开布置，减少电磁干扰对焊接控制信号的影响。从安装边界来看，设备整体长度适配常规车间流水线的对接尺寸，宽度方向不超过单人操作的维护空间需求，设备上方无额外突出结构，可适配车间常规的厂房高度，不需要额外做场地改造即可完成安装部署。

　　设计过程中重点考虑了焊接作业的防护需求，焊枪工作区域的侧方设置了可拆装的防护挡板，避免焊接火花飞溅到周边工位，同时挡板采用快拆结构，方便后期维护焊枪或者清理焊渣时快速拆卸。输送线的两端分别预留了上料与下料的对接接口，可直接与车间现有的上游上料机构、下游下料输送线对接，组成完整的焊接加工生产线，不需要额外做转接结构设计。焊枪组件的安装座采用标准化接口设计，后期可根据焊接工艺需求更换不同功率的焊头，适配不同厚度板材的焊接需求，不需要对整体机架结构做改动。设备的所有转动部位都设置了润滑注油点，日常维护时可直接在外部完成注油操作，不需要拆解设备外壳，降低日常维护的工作量。皮带张紧结构布置在输送线的端部，采用螺杆调节式张紧，调整时只需要转动端部的调节螺母即可完成皮带张紧度调整，操作简单，不需要专业维护人员即可完成日常调整。
