贴合面部的防护型呼吸面罩结构设计

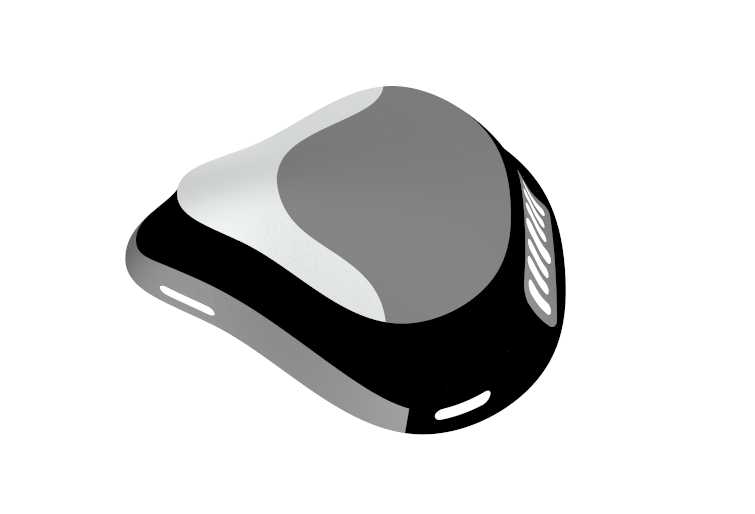

　　这款防护面罩的结构设计，核心围绕面部贴合密封与呼吸顺畅性两大核心需求展开，首先从人体面部轮廓数据采集阶段，就参考了东亚成年人面部的三维扫描点云数据，针对鼻梁、颧骨、下颌三个易出现泄漏的区域做了曲面拟合优化，避免传统平面裁剪面罩在面部活动时出现的缝隙问题。面罩主体的曲面过渡采用连续G2曲率设计，边缘的密封唇边做了0.8mm的薄壁柔性结构预留，实际使用时可随面部肌肉的微小动作产生自适应形变，在说话、轻微转头的场景下依然能保持密封性能，不会因为面部动作导致防护失效。

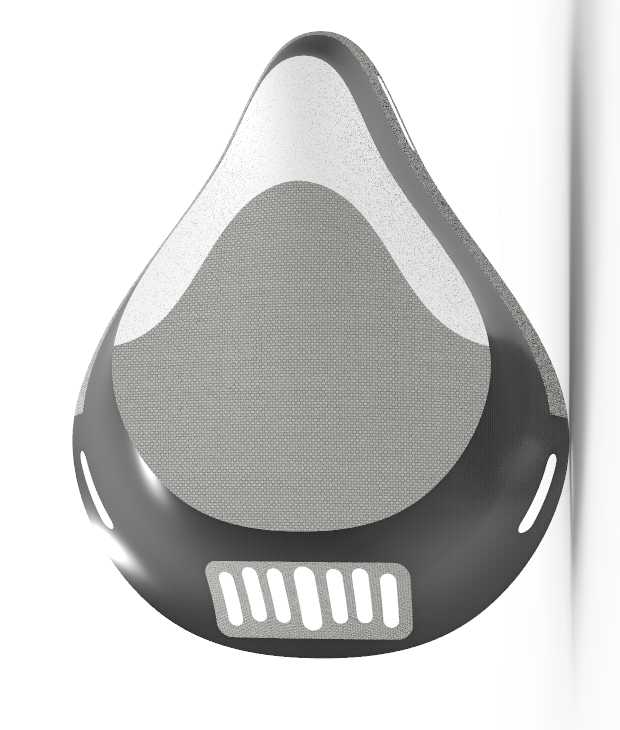

　　从功能分区来看，面罩正面下方设置的多组格栅式呼吸阀安装位，采用了等间距排布的长圆形开孔结构，开孔边缘做了1mm的圆角过渡，既保证了呼气时的气流导通面积，降低呼气阻力，又能避免开孔处应力集中导致的结构开裂，同时格栅的间距控制在3mm，可对呼气阀片形成有效支撑，防止阀片在负压吸气时过度内陷影响气密性。面罩两侧的挂带安装位采用了内嵌式卡槽设计，挂带可根据不同头型调整拉伸长度，卡槽的深度设计为2mm，挂带装入后不会因为拉扯出现滑脱，同时安装位的位置经过反复调整，对应人体耳部上方的头骨位置，长时间佩戴不会对耳部造成压迫，适配日常通勤、医疗预检、公共场合值守等长时间佩戴的应用场景。

　　设计过程中重点考量了不同使用场景下的安装边界，面罩整体的外轮廓尺寸控制在140mm×120mm×65mm范围内，不会因为体积过大影响佩戴眼镜、护目镜等其他防护装备，面罩内侧与口鼻之间预留了25mm的呼吸空腔，既避免了呼吸时面罩内壁贴住口鼻造成的憋闷感，也不会因为空腔过大导致呼出的废气在腔内残留过多，影响吸气时的空气新鲜度。主体结构的壁厚根据不同区域的受力情况做了差异化设计，鼻梁区域因为需要频繁贴合调整，壁厚设置为2.5mm保证足够的支撑强度，边缘密封区域壁厚设置为1.2mm保证柔性贴合性能，呼吸阀区域壁厚设置为2mm保证阀片安装的平整度。

　　从实际应用场景出发，这款面罩可适配日常公共交通出行、人员密集场所值守、低风险区域防疫检查等多种场景，结构设计上兼容可更换滤片的安装结构，滤片卡槽设置在面罩内侧边缘，更换滤片时无需拆卸整个面罩，仅需掀开边缘密封唇边即可完成替换，操作便捷。曲面造型在保证结构性能的同时，也兼顾了佩戴时的外观协调性，不会出现过度突兀的造型，降低佩戴者在公共场合的违和感。建模过程中对所有的过渡曲面都做了拔模角度校验，主体结构的拔模角度控制在1.5度以上，满足后续注塑量产的脱模要求，所有的加强筋位置都做了均匀的壁厚过渡，避免注塑过程中出现缩痕、翘曲等工艺缺陷，呼吸阀格栅的位置做了熔接痕预判，通过调整进胶口位置将熔接痕引导至非密封、非受力的区域，保证量产时的成品率。

　　针对佩戴时的冷凝水问题，面罩内壁的曲面做了微小的导流坡度设计，呼出的水汽凝结后会顺着曲面流向下方的呼吸阀位置，不会在鼻梁区域积聚导致佩戴不适，也不会浸湿滤片影响过滤效果。挂带的受力点做了局部加厚处理，可承受15N的拉力不出现断裂，满足日常佩戴时的拉扯强度要求，同时挂带安装位的转轴结构可实现15度的角度摆动，适配不同头型的挂带角度，避免挂带出现扭曲导致的佩戴不舒适。
