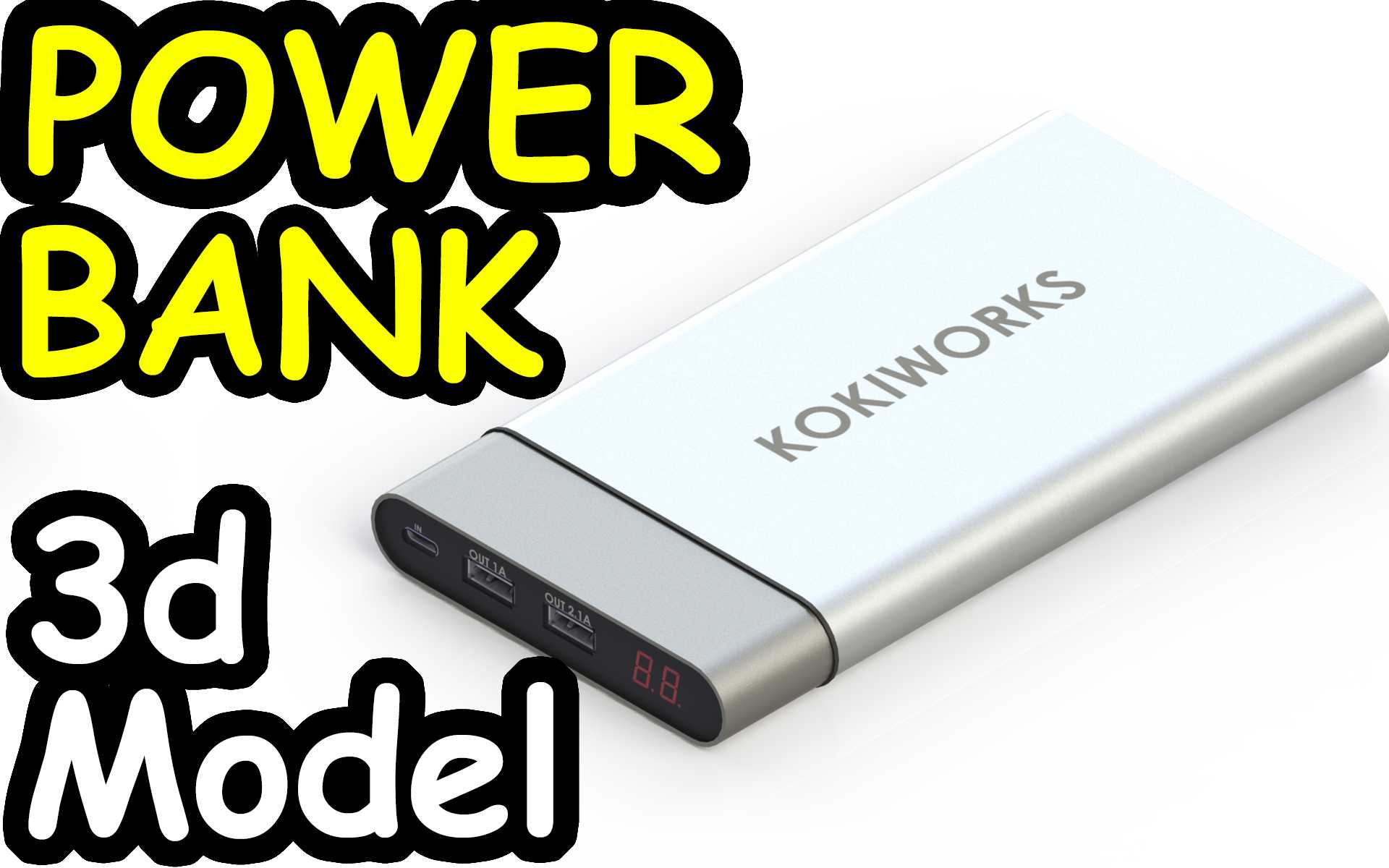

智能手机便携移动电源结构设计方案

　　日常外出场景下，智能手机续航不足是多数用户都会遇到的问题，这款移动电源的设计初衷，就是为了填补手机等便携数码设备外出时的供电缺口，适配通勤、差旅、户外临时作业等多种无固定市电接入的使用场景，除了给智能手机补电，也能兼容支持同电压输入的蓝牙耳机、便携智能手环、小型数码外设等设备，覆盖多数随身小功率数码产品的应急供电需求。从功能配置来看，这款移动电源设置了两个标准USB-A输出接口，可同时为两台设备供电，接口旁集成了数码管电量显示模块，能以数字形式直观呈现剩余电量百分比，避免传统指示灯电量显示模糊、判断误差大的问题，用户可提前根据剩余电量规划充电安排，减少外出时电量耗尽的突发状况。输入端采用Micro USB接口，适配市面主流的手机充电线，无需额外配备专用充电线材，降低用户的使用配件成本。

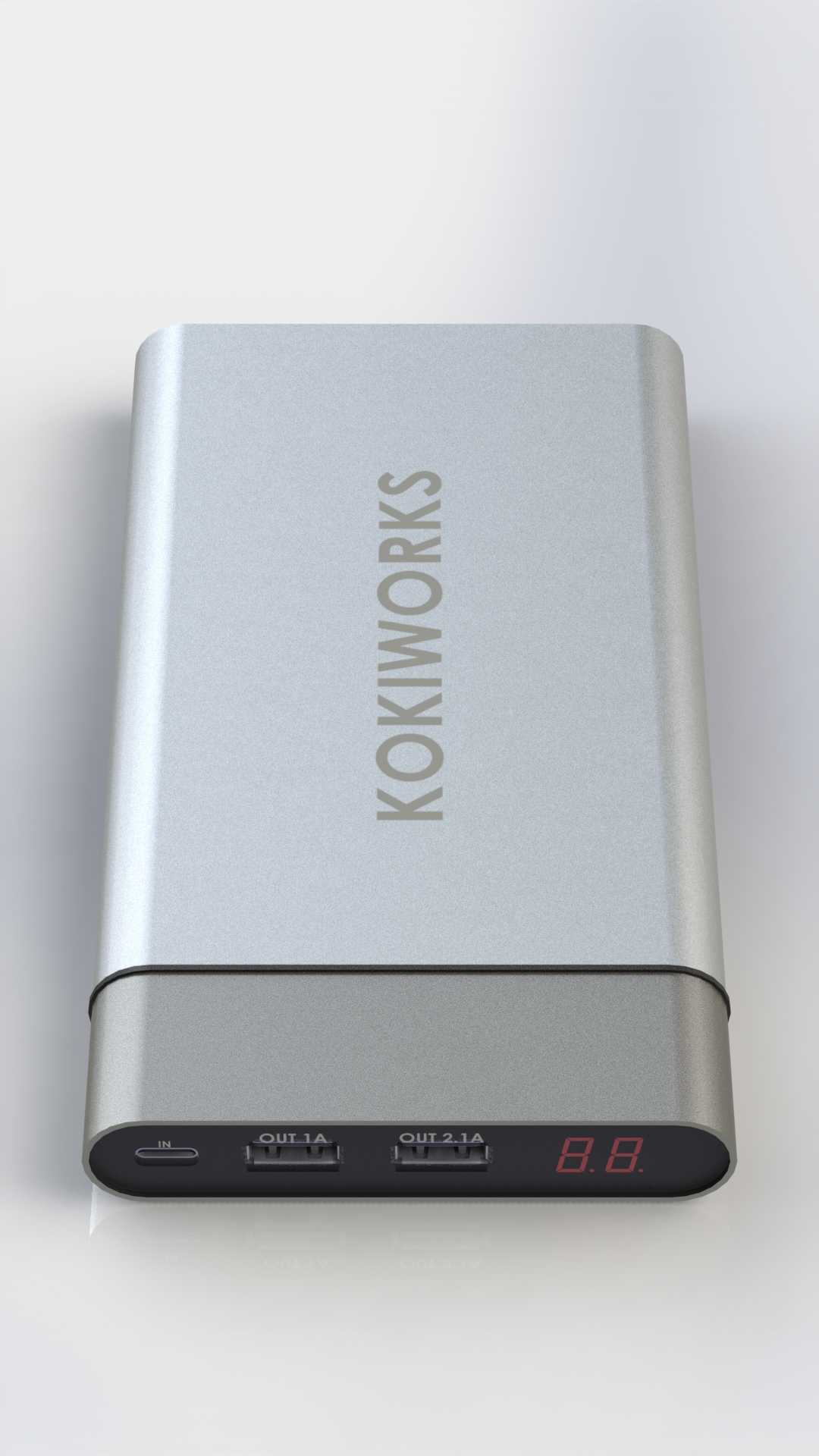

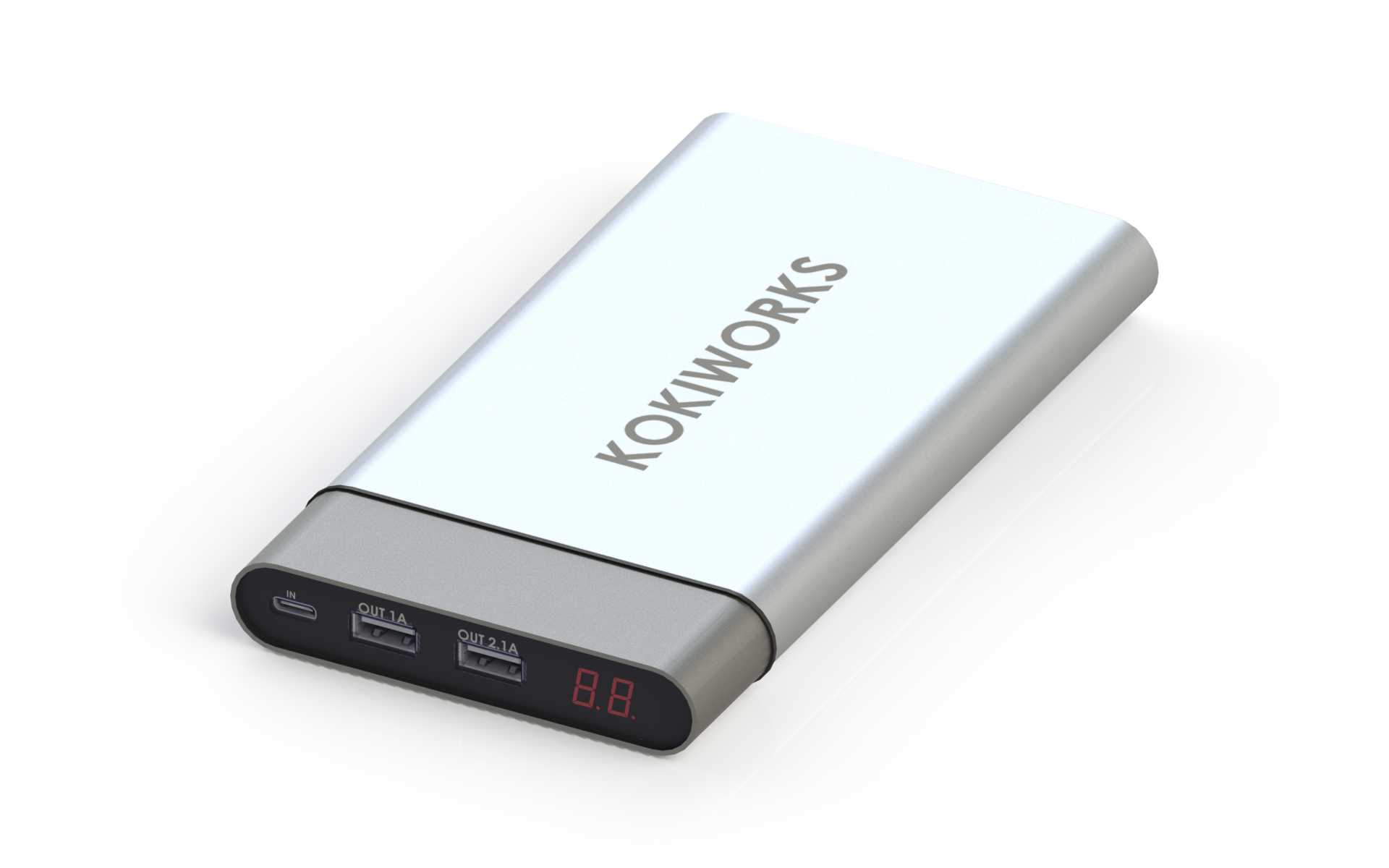

　　外形设计上采用长条形圆角铝合金中框搭配磨砂面壳的结构，整体轮廓贴合手掌握持弧度，单手握持时不会有硌手的棱角，铝合金中框除了提升整体结构强度，还能辅助内部电芯散热，在大电流输出工况下，可快速将电芯与电路板产生的热量传导至外部，避免内部积热导致的元器件寿命衰减、输出功率不稳定等问题。整体尺寸控制在成年人单手握持可完全包裹的范围，可轻松放入牛仔裤口袋、小型通勤包甚至部分大尺寸手机壳的卡袋位置，不会给外出携带增加过多负重。面壳采用哑光磨砂PC材质，表面不易残留指纹与使用划痕，长期使用后仍能保持较好的外观完整性，中框与面壳的拼接处采用卡扣加超声焊接的固定方式，接缝间隙控制在0.1mm以内，既可以避免日常使用中灰尘、少量泼溅液体进入内部损坏电路，也不会出现拼接错位、缝隙不均的外观瑕疵。

　　结构设计阶段，首先要平衡电芯容量与整体体积的矛盾，内部选用叠片式聚合物锂电芯，相比传统圆柱电芯，聚合物电芯的外形可根据壳体内部空间做定制化裁切，充分利用壳体内的闲置空间，在相同体积下能做到更高的容量密度，同时聚合物电芯的外壳采用铝塑膜封装，即使出现极端工况下的内部短路，也只会出现鼓包现象，不会发生爆炸、漏液等安全问题，更适合贴身携带的使用场景。电路板布局上，将升压模块、保护电路、电量检测模块分区域排布，高压区与低压区之间预留足够的安全爬电距离，避免电路干扰导致的输出电压波动，保护电路集成了过充、过放、过流、短路四重保护机制，当接入设备出现电流异常、输出短路等情况时，会在毫秒级时间内切断输出回路，保护移动电源本身与被充电设备的电路安全。

　　安装边界方面，内部电芯与壳体之间预留0.2mm的缓冲泡棉安装位，泡棉采用阻燃EVA材质，一方面可以吸收日常跌落、磕碰时的冲击力，避免电芯受挤压变形，另一方面也能起到阻燃隔热的作用，即使电路板出现异常高温，也能延缓热量向电芯传导的速度。接口位置的电路板与中框之间设置定位柱，装配时可直接卡入定位孔，避免后期使用中接口受插拔力作用出现移位、松脱的问题，数码管显示模块与面壳的显示窗口之间预留0.15mm的透光片安装位，透光片采用半透明磨砂PC材质，既可以让数码管的数字清晰显示，又能避免内部电路板结构直接外露，提升整体外观的整洁度。输出接口的端面与中框端面齐平，不会出现接口突出或者内陷过深的问题，适配不同厚度插头的充电线材，避免出现插头插不到位导致的接触不良、充电断续等问题。

　　实际使用中，这款移动电源的输出参数匹配智能手机的快充输入协议，可自动识别被充电设备的输入电流需求，动态调整输出功率，既不会因为输出功率不足导致充电速度慢，也不会因为输出功率过高损伤被充电设备的电池。外壳的圆角处理经过多次握持测试，四个边角的R角半径统一为8mm，放在口袋中时不会因为边角过于尖锐勾扯衣物面料，取出时也更加顺滑。整体重量控制在200g左右，和主流大屏手机的重量相当，携带时不会有明显的坠重感。
