标准直柄麻花钻结构设计方案

　　在金属切削加工场景里，直柄麻花钻是孔加工工序里应用覆盖最广的切削刀具，不管是普通台式钻床、立式加工中心，还是手持充电钻的作业场景，这类刀具都承担了绝大多数实体材料上的初孔加工任务，从普通碳素结构钢、合金结构钢的粗钻工序，到有色金属、工程塑料的开孔作业，匹配对应刃口参数与切削角度的直柄麻花钻都能稳定完成加工需求。

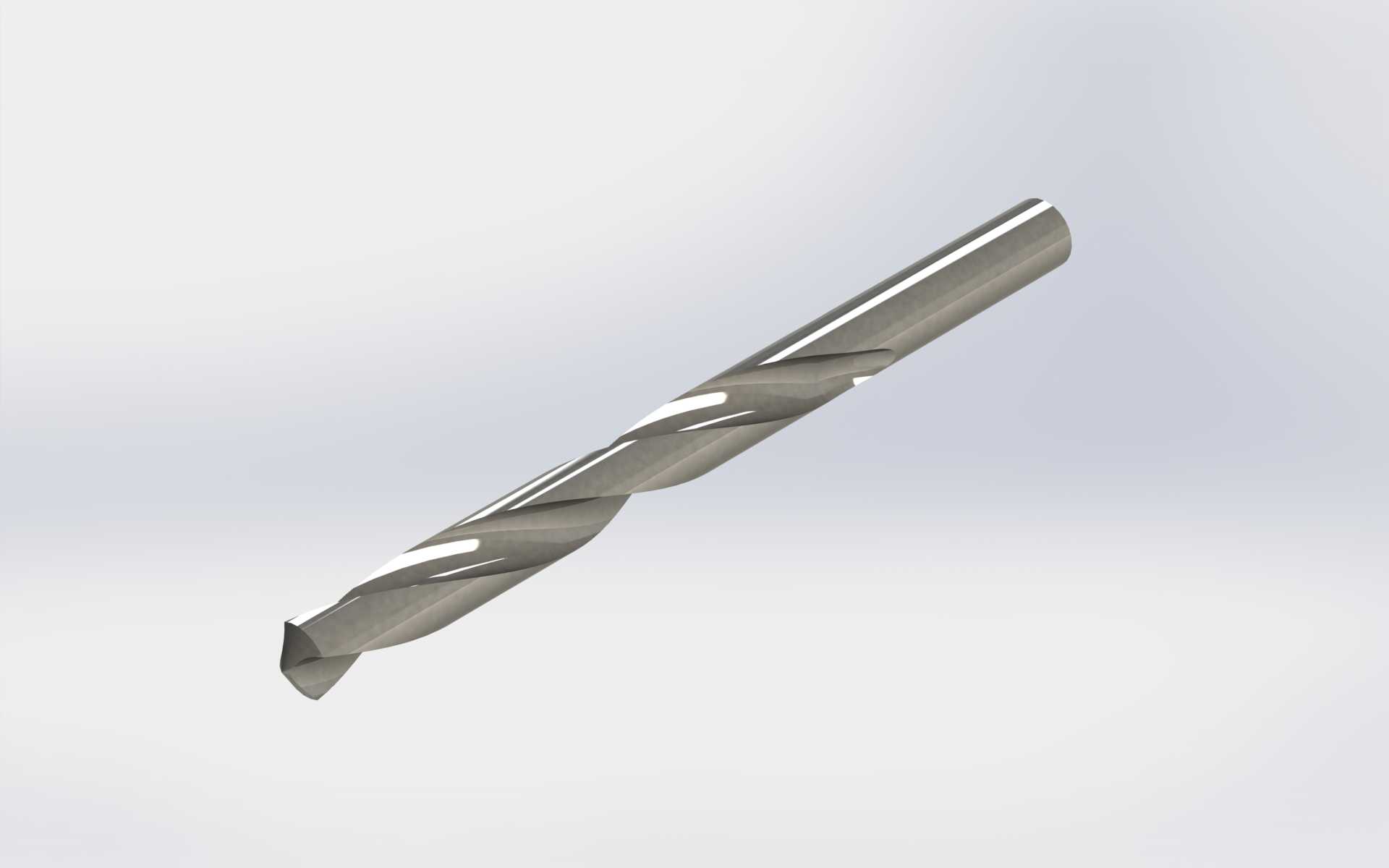

　　这款直柄麻花钻的整体结构采用经典的双螺旋槽设计，工作部分分为切削段与导向段，切削段的两条主切削刃对称分布在钻芯两侧，横刃位于钻芯最前端，是钻孔初始切入阶段的核心受力部位，实际建模过程中需要严格控制横刃的斜角参数，横刃角度过大时会导致轴向进给力激增，小功率设备加工时容易出现钻头憋停、孔位偏移的问题，角度过小则会降低钻芯的结构强度，高速切削时容易出现崩刃、钻芯折断的故障。导向段的两条螺旋棱带不仅承担了钻孔过程中的径向导向作用，避免孔壁出现锥度、椭圆度超差的问题，同时棱带与已加工孔壁的轻微摩擦还能起到修光孔壁的作用，控制孔壁的表面粗糙度在合理区间。

　　建模过程中螺旋槽的导程参数是核心设计要点，导程大小直接决定了螺旋角的数值，常规加工钢材的麻花钻螺旋角控制在30度左右，这个角度下切屑的排出阻力最小，切削液也能顺着螺旋槽顺利流入切削区域，带走切削过程产生的热量，降低刃口的工作温度。钻芯厚度从切削端向柄部方向做递增的锥度设计，越靠近柄部钻芯厚度越大，这样的结构既保证了切削端足够的容屑空间，避免切屑堵塞在槽内刮伤已加工孔壁，又能提升刀体整体的抗扭刚度，在大进给量切削时不会出现刀体扭转变形、折断的问题。

　　直柄部分的直径与导向段外径保持一致，采用h9级的公差控制，能够适配标准钻夹头的装夹范围，装夹时的夹持长度需要达到柄部总长的三分之二以上，避免高速旋转时出现钻头甩动、径向跳动超标的问题。实际建模时需要注意主切削刃的后角参数，从外圆到钻芯位置后角需要逐渐增大，因为切削过程中钻芯位置的切削速度远低于外圆位置，适当增大后角可以减少后刀面与工件加工面的摩擦，同时也能优化横刃处的切削角度，降低轴向进给力。

　　从安装边界来看，这款钻头不需要额外的过渡套，只要装夹夹持范围匹配的钻夹头即可使用，不管是台钻、加工中心的刀柄，还是手持电动工具的夹头都能兼容，作业时需要根据加工材料的硬度匹配对应的转速与进给量，加工高硬度钢材时需要适当降低转速，加大切削液的浇注量，避免刃口过热退火；加工有色金属时可以适当提高转速，进给量保持均匀，避免孔壁出现积屑瘤影响加工质量。

　　刃口的过渡圆角处理也是建模时需要注意的细节，主切削刃与棱带的交接位置不能做尖锐直角，需要保留微小的圆角过渡，避免高速切削时应力集中导致刃口崩缺，延长刀具的单次使用寿命。螺旋槽的表面粗糙度需要控制在较低水平，光滑的槽壁能够减少切屑排出时的摩擦阻力，避免长切屑缠绕在刀体上，影响加工过程的连续性。

　　在实际生产场景里，这类钻头不仅用于机械加工车间的金属零件开孔，在设备维修、钣金加工、家装作业等场景也有大量应用，不同场景下对钻头的刃磨角度有不同的需求，比如钻薄板时需要将横刃磨短，把主切削刃磨成三尖形，避免钻孔时钻头晃动，保证孔形的圆度；钻深孔时需要适当加大螺旋角，提升排屑性能，避免切屑在孔底堆积导致钻头过热损坏。建模过程中保留了所有结构的参数化特征，使用者可以根据实际加工需求调整钻头直径、螺旋角、钻芯厚度、刃带宽度等参数，快速生成不同规格的直柄麻花钻模型，用于装配验证、加工模拟或者刀具选型参考。
