家用智能体脂体重检测秤结构设计

　　日常健康监测场景中，家用体重体脂检测设备是多数家庭常备的小型测量器具，这类设备的核心设计逻辑需要在测量精度、使用稳定性、居家适配性三者间找到平衡，本次呈现的智能体脂秤结构，完全围绕居家日常使用的实际需求展开结构规划。从实际使用场景出发，这类设备日常放置于卫生间、卧室玄关或客厅边角区域，需要适配瓷砖、木地板、短绒地毯等多种居家地面环境，因此底部支撑结构做了针对性的弧度处理，四个支撑脚垫采用微凸的弧面设计，配合内置的压力传感模块，能够在不太平整的地面上自动适配接触角度，避免因地面倾斜导致的测量数值偏差，每个支撑脚垫的接触面积控制在合理范围，既不会因接触面积过小压损软质地面材质，也不会因接触面积过大导致传感受力分散影响精度。

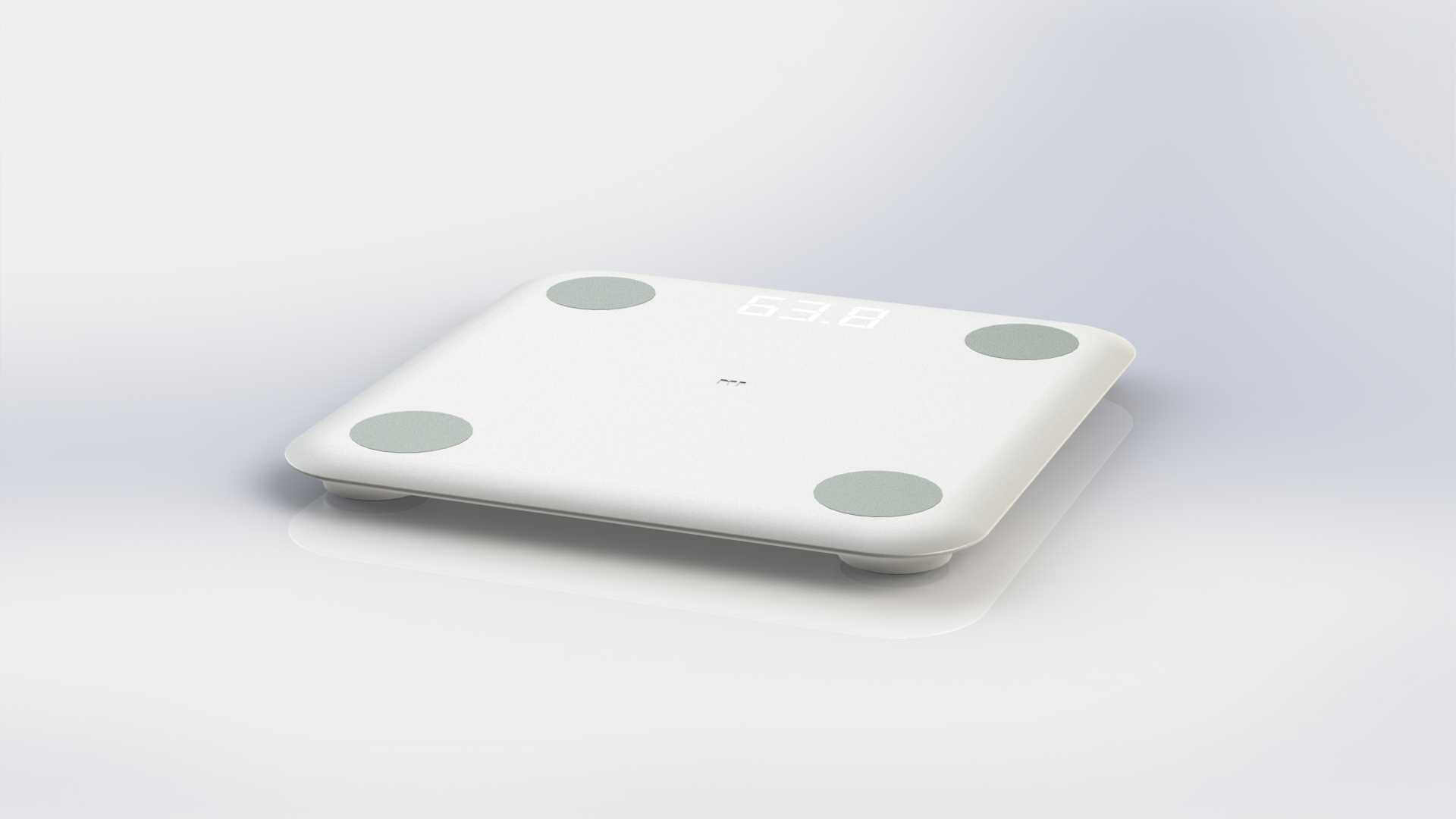

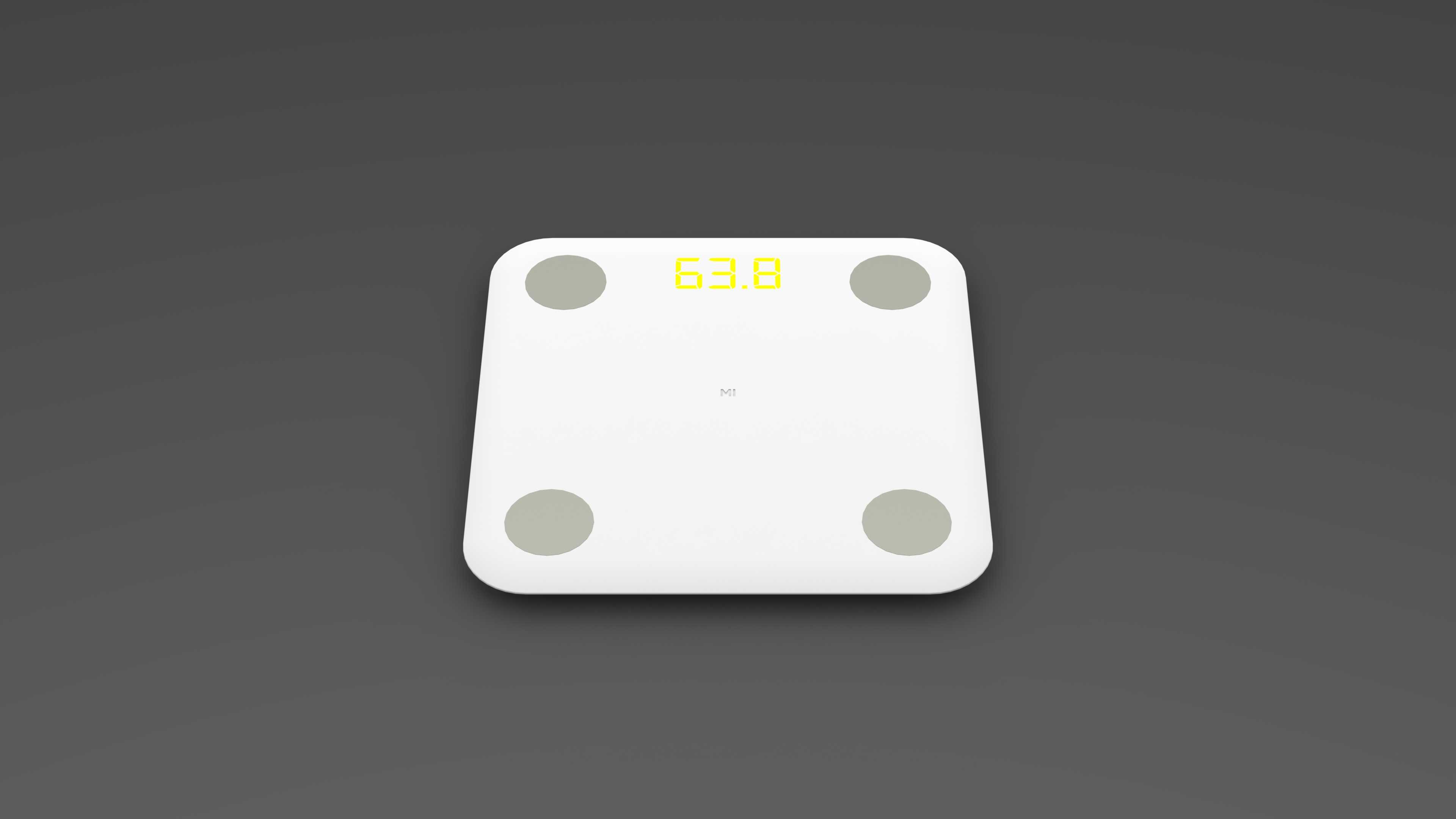

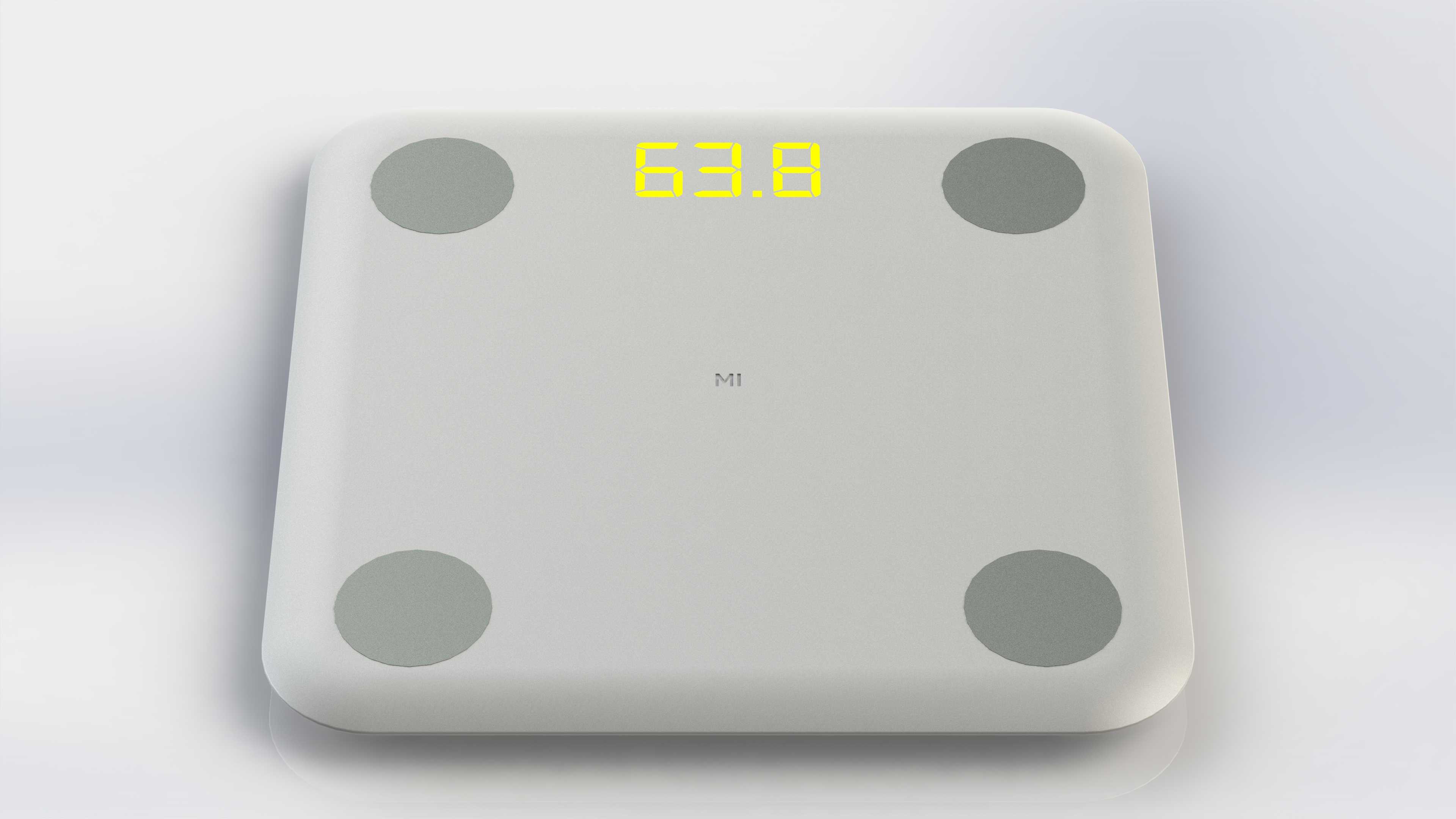

　　设备的上表面采用一体化圆角方形设计，四个边角做了大弧度R角处理，完全规避尖锐棱角，避免日常走动时磕碰造成损伤，上表面的四个电极片采用对称式布局，分别对应双脚站立时前掌、脚跟的接触位置，电极片略微凸出于主体表面0.3mm左右，保证赤脚站立时皮肤与电极的充分接触，同时不会因凸起过高造成站立时的硌脚感，电极片的边缘做了下沉式过渡处理，日常清洁时不会积攒灰尘污渍，用湿抹布擦拭即可完成表面清洁。从结构分层来看，设备整体采用薄型化设计，主体内部从上到下依次为钢化玻璃面板、电极传导层、主控PCB板、压力传感模组、底壳支撑结构，各层之间采用卡扣加少量定位胶的方式固定，减少螺丝使用量的同时，保证整体结构的连接强度，

　　钢化玻璃面板与底壳的拼接缝隙控制在0.2mm以内，避免日常使用时水渍、灰尘渗入设备内部损坏电路元件。设备的显示区域采用隐藏式LED点阵设计，未激活状态下与白色面板融为一体，不会破坏整体外观的简洁性，当检测到人员站立时自动点亮显示测量数值，显示区域的透光率经过反复调校，既保证室内强光环境下数值清晰可读，也不会在暗环境下亮度过高造成刺眼问题。在安装与放置边界上，设备整体长宽尺寸控制在300mm见方以内，整体厚度不到25mm，放置于地面时不会占用过多空间，日常收纳时可以直接塞入沙发底、床底或衣柜缝隙中，底部没有突出的结构件，平置时与地面的间隙控制在2mm以内，避免日常清扫时扫帚、拖把磕碰设备底部造成移位。压力传感模组采用四点式布局，

　　每个支撑脚垫上方对应一组应变式压力传感器，四个传感器的信号通过屏蔽线束汇总到主控板，通过算法校准抵消偏载误差，即使用户站立时重心偏向某一侧，也能输出准确的体重数值，配合生物电阻抗测量模块，能够通过电极片输出的微弱安全电流检测人体阻抗，结合内置算法推算体脂率等健康数据。设计过程中充分考虑了长期使用的结构可靠性，底壳采用高强度ABS材质，添加抗老化助剂，避免长期放置在卫生间潮湿环境下出现材质脆化问题，钢化玻璃面板采用钢化处理，表面抗冲击性能满足日常使用需求，即使有小物件从桌面掉落砸到面板，也不会出现碎裂问题，设备的整体承重上限按照180kg的使用需求做结构强化，四个支撑位置的底壳做了加强筋布局，避免大重量负载下底壳出现形变导致传感器移位。从使用体验的结构优化角度，设备的边角做了15度左右的微翘处理，当用户脚碰到设备边缘时，不会被硬边硌到，同时设备整体重心控制在几何中心位置，不小心被踢到时不会轻易翻倒，底部的脚垫采用防滑硅胶材质，在光滑的瓷砖表面也能保持足够的摩擦力，站立测量时不会出现滑动移位的问题。内部电路的布局做了分区处理，电源模块与传感测量模块分开布置，避免电路信号干扰影响测量精度，电池仓设置在底壳中部位置，采用卡扣式仓盖，更换电池时不需要拧动螺丝，日常维护十分方便，仓盖周边做了防水胶圈设计，避免少量溅水渗入电池仓造成电池接触锈蚀。
