联想S60a智能手机外观结构三维建模

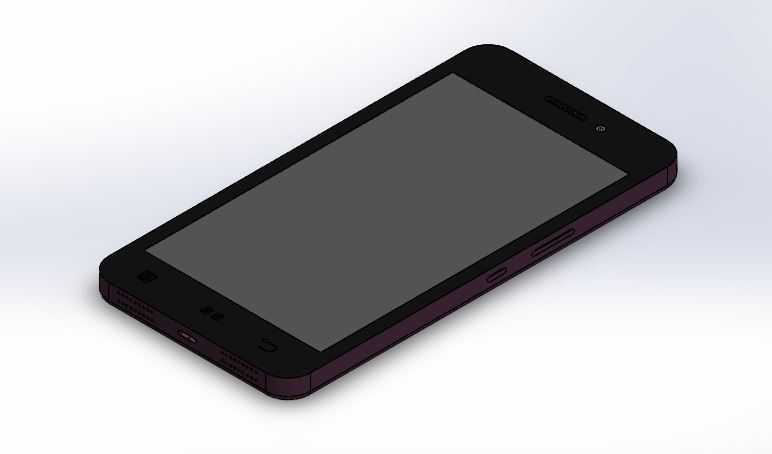

　　日常做消费电子结构建模时，手持通讯终端的外观还原是很考验细节把控的一类项目，这次还原联想S60a的整机结构，首先要锚定的是手持场景下的人机交互边界——单手握持时拇指的触控覆盖范围、食指自然搭靠的后盖摄像头区域位置，都是建模前需要先明确的尺寸基准。整机采用直板触控的经典形态，后盖为一体化深色磨砂质感设计，边缘做了大弧度的R角过渡，这个弧度不是单纯的外观装饰，实际是为了贴合手掌虎口的自然曲线，降低长时间握持的硌手感，建模时需要用双曲率曲面连续拼接，保证侧边与后盖的衔接处G2连续，避免出现棱线割裂手感的问题。

　　机身侧边的按键布局遵循常规安卓机型的操作逻辑，音量键与电源键集中在右侧边框，按键的凸起高度控制在1.2mm，按压行程0.3mm，这个尺寸是经过大量手持操作验证的，既不会因为凸起过高导致口袋里误触，也不会因为凹陷过深造成按压费力。后盖左上角的摄像头模组做了轻微的凸起处理，模组外圈有一圈金属装饰圈，建模时需要注意装饰圈与后盖平面的台阶差，这个差值要控制在0.8mm以内，同时保证摄像头镜片的平面度，避免后期渲染时出现反光畸变。机身顶部保留了3.5mm耳机接口，底部设置麦克风与充电接口开孔，所有开孔的位置都要和内部主板的元器件位置对应，虽然外观建模不需要完全复刻内部结构，但开孔的坐标偏差不能超过0.5mm，否则后续做结构验证时会出现装配干涉的问题。

　　从设计思路上来说，这款机型的定位是轻薄入门手持终端，整机厚度控制在7.8mm，重量约120g，建模时所有的壁厚都按照1.2mm的常规塑胶壳体标准设置，中框与后盖的卡扣位预留0.2mm的装配间隙，卡扣的间距控制在15mm一个，保证整机装配后的接缝均匀，不会出现翘边问题。后盖的Lenovo标识采用凹印工艺处理，建模时要做出0.1mm的下沉深度，标识的字体边缘做0.05mm的圆角过渡，避免实际生产时出现油墨填充不均的问题。屏幕正面的黑边宽度控制在1.8mm，这个宽度是平衡屏幕占比与屏幕封装工艺难度的结果，建模时屏幕面板与中框的衔接处预留0.1mm的点胶槽，用于装配时填充防水胶圈，提升整机的日常防泼溅能力。

　　实际应用场景中，这类手机三维模型一方面可以用于产品外观方案的快速评审，在开模前验证不同配色、不同弧度后盖的握持手感与视觉效果，减少手板制作的成本；另一方面也可以用于数码配件的适配设计，比如手机壳、钢化膜、车载支架等周边产品的建模基准，只要模型的外形尺寸精度控制在0.1mm以内，周边配件的开模就不需要反复调整尺寸。建模过程中需要特别注意安装边界的把控：整机的长宽尺寸为141*70mm，这个尺寸是适配常规牛仔裤口袋、手机支架卡槽的通用尺寸，建模时不能随意调整长宽比例，否则会导致配件适配失效；摄像头模组的位置距离侧边10mm、距离顶部8mm，这个坐标是通用手机壳开孔的基准位置，偏差过大会导致手机壳开孔偏移，遮挡摄像头。

　　另外，机身底部的扬声器开孔采用阵列式设计，每个开孔的直径为1.0mm，孔间距2.0mm，建模时要保证开孔的轴线垂直于底部平面，避免出现斜孔影响出声效果。侧边按键的边缘做了0.2mm的倒角，这个细节很容易被忽略，但实际生产中如果没有倒角，按键注塑时容易出现飞边，装配后会出现按键卡滞的问题。整机的所有外表面都做了细微的晒纹处理，建模时不需要做出晒纹的微观结构，但要在渲染时给材质添加对应的粗糙度参数，还原磨砂后盖的防滑质感，避免出现塑料感过重的问题。从结构工程师的角度来说，这类消费电子的外观建模不是单纯的外形复刻，每一个曲面、每一个开孔、每一处倒角都对应着实际生产与使用中的需求，脱离实际应用场景的建模只是空有外形的曲面拼接，只有结合人机交互、生产工艺、装配要求的模型，才能真正用于后续的产品开发与配件适配工作。
