便携笔式汽化装置结构三维设计

　　这款笔式汽化装置的结构设计，最初是面向随身便携使用场景做的方案推演，在做整体布局的时候，首先要平衡的是手持握持的人机尺寸和内部功能组件的排布空间，不能为了压缩体积牺牲握持的舒适度，也不能因为堆砌组件让整体外形过于臃肿失去笔类产品的便携属性。整体外形参照常规书写笔的握持直径做基准，主体筒身直径控制在14mm到16mm区间，总长度控制在140mm上下，这个尺寸区间刚好适配大多数成年人单手握持的指围范围，放在常规笔袋、上衣口袋里都不会有突出的异物感，和日常携带的书写笔收纳尺寸完全兼容，不需要额外准备专用的收纳容器。

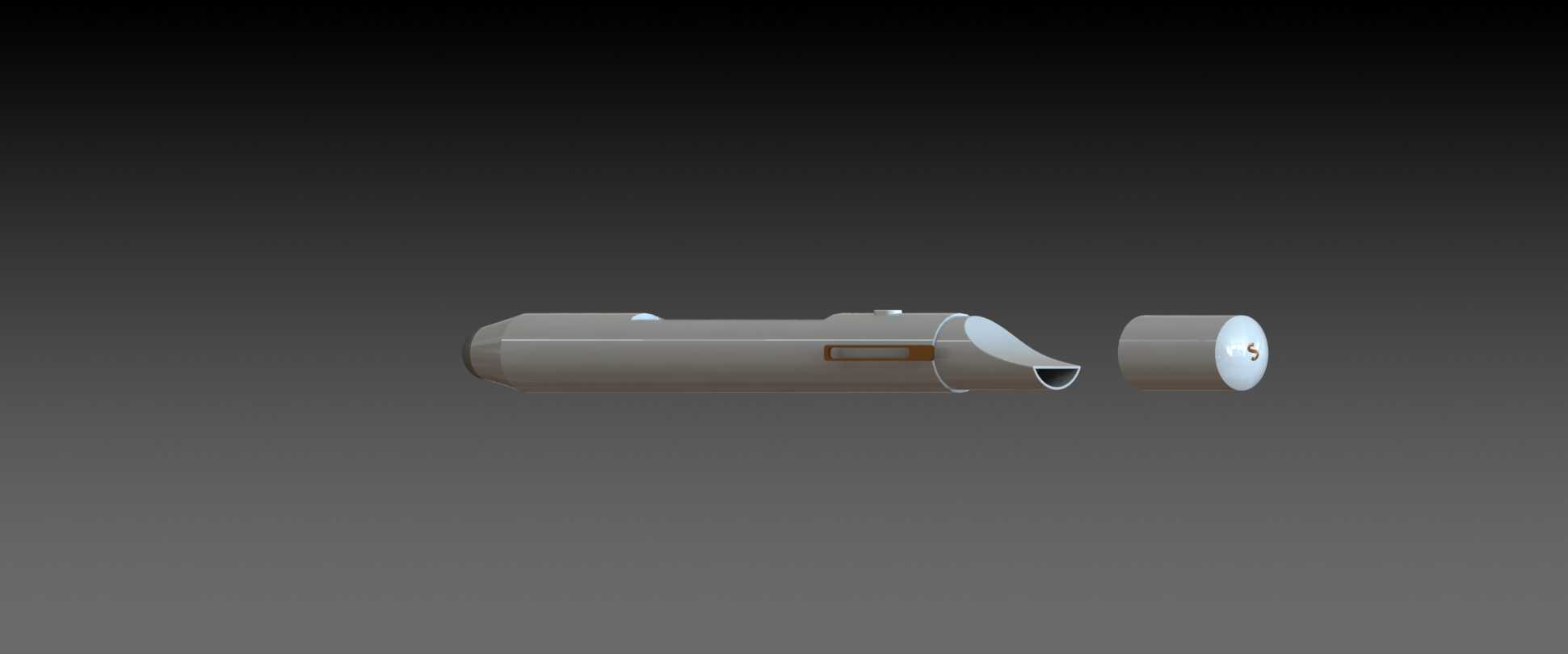

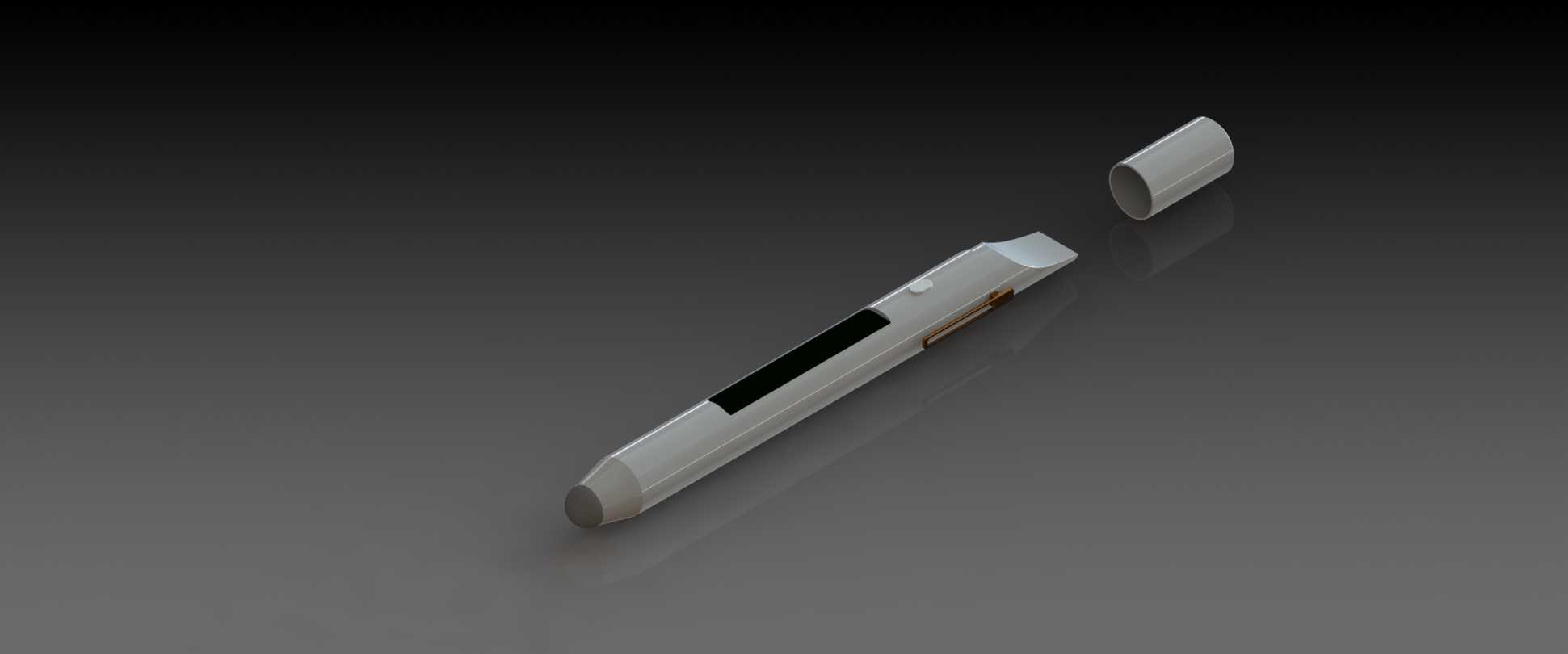

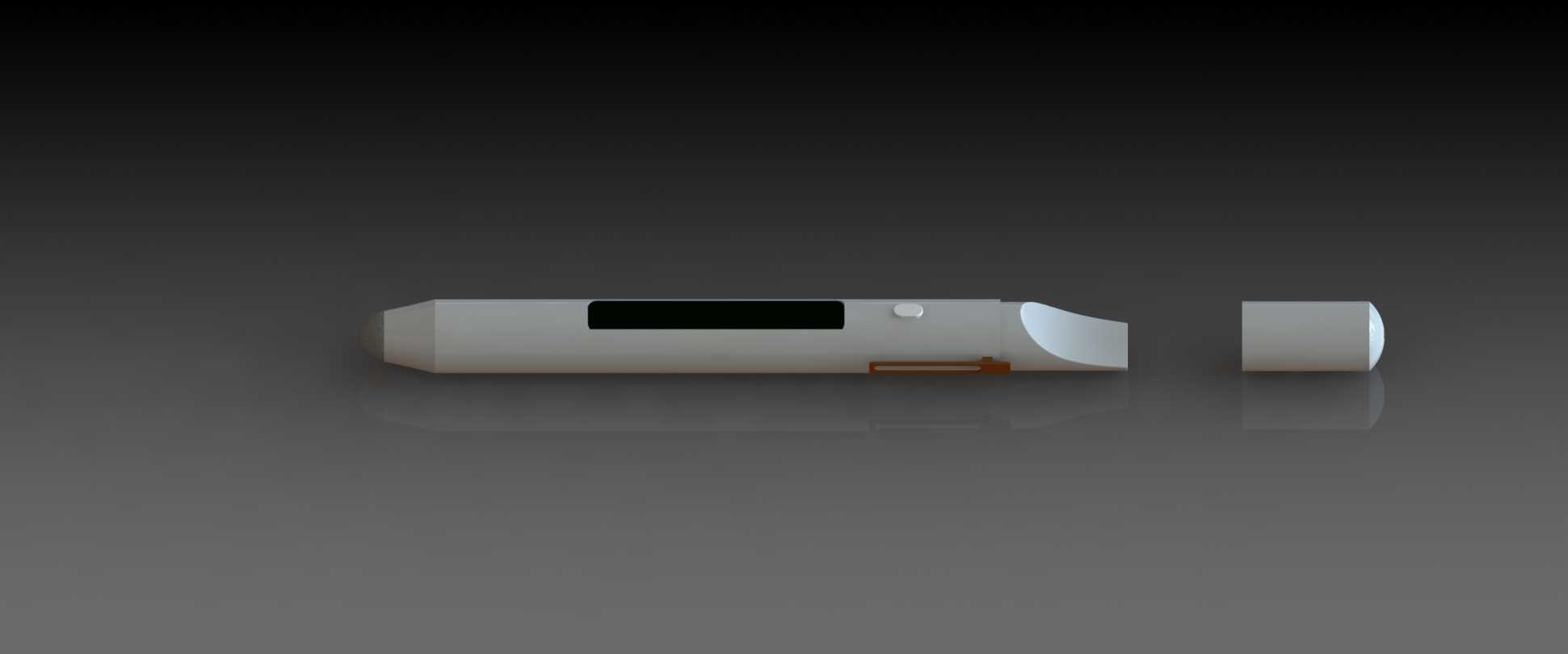

　　从结构拆分来看，整体分为笔帽、主体筒身、内置功能腔、端部吸嘴几个核心模块，笔帽和主体采用插拔式配合结构，配合段做了0.3mm的过盈量设计，内壁加设两道环形凸筋，既可以保证日常携带时笔帽不会意外脱落，也能避免配合过紧导致单手拔帽困难。主体筒身的侧壁做了一处内凹的平面区域，这个区域一方面是预留的状态观察窗安装位，方便使用者直观查看内部耗材的剩余量，另一方面这个平面也能避免装置放在光滑斜面的时候出现滚落的情况，不需要额外加装笔夹结构就能实现桌面放置的防滚动效果。

　　内部功能腔的排布是整个设计的核心，沿着筒身轴向依次排布加热汽化组件、储料腔、控制电路板、供电模块，各个模块之间做了隔断式的腔室设计，加热组件区域和储料腔之间做了隔热衬层，避免持续工作时的热量传导到储料区域导致耗材提前汽化泄漏，也能防止外壳局部温度过高造成握持烫伤。供电模块布置在靠近笔尾的位置，和控制板之间用插接式端子连接，后期拆解维护的时候不需要焊接走线，直接拔插就能完成模块更换。控制板的触发开关布置在筒身握持区的拇指对应位置，开关按键做了和筒身曲面齐平的设计，按键表面做了细微的防滑纹理，不需要目视寻找就能靠触感完成操作，按键的触发行程控制在1.2mm，按压力度设置在1.8N，既可以避免放在口袋里被挤压误触发，也不会因为按压力度过大导致单次操作疲劳。

　　端部的吸嘴部分做了微弧的贴合设计，接触唇部的位置做了圆角过渡，没有尖锐的棱角，和主体筒身之间采用卡扣式连接，方便拆卸做定期清洁。笔帽的内部深度刚好覆盖整个吸嘴区域，笔帽闭合的时候可以完全隔绝吸嘴和外界的接触，避免日常携带时灰尘、杂物污染接触部位。在做结构强度校核的时候，筒身壁厚设置为1.2mm，选用常规的食品接触级塑胶材质就能满足1.2米高度自由跌落的强度要求，跌落到水泥地面的时候不会出现筒身开裂、内部组件错位的情况。各个配合段的公差按照IT7级精度做管控，插拔结构的寿命可以满足超过500次的插拔循环不会出现配合松动的问题。

　　在实际应用场景里，这类笔式汽化装置除了日常随身使用的场景，也适配医疗雾化、芳香理疗等细分场景的使用需求，只需要调整内部储料腔的容积和加热组件的功率参数，就能适配不同类型的汽化介质。设计的时候特意将内部各个模块做了通用化的接口设计，不同功能的模块可以在同一套外壳结构里互换，不需要重新开模制作外壳就能衍生出不同功能定位的产品，大幅降低后续系列化产品的开发成本。在做安装边界校验的时候，所有内部组件的最大外径都控制在12mm以内，和筒身内壁之间预留0.5mm的走线间隙，控制板的走线沿着筒身内壁的走线槽布置，不会出现组装时压线、磨线的问题，组装工序可以按照从笔尾到笔尖的顺序依次推入各个模块，最后卡合尾盖就能完成整机组装，单台产品的组装工时可以控制在40秒以内，适配规模化量产的装配需求。
