电脑机箱轴流散热风扇结构设计

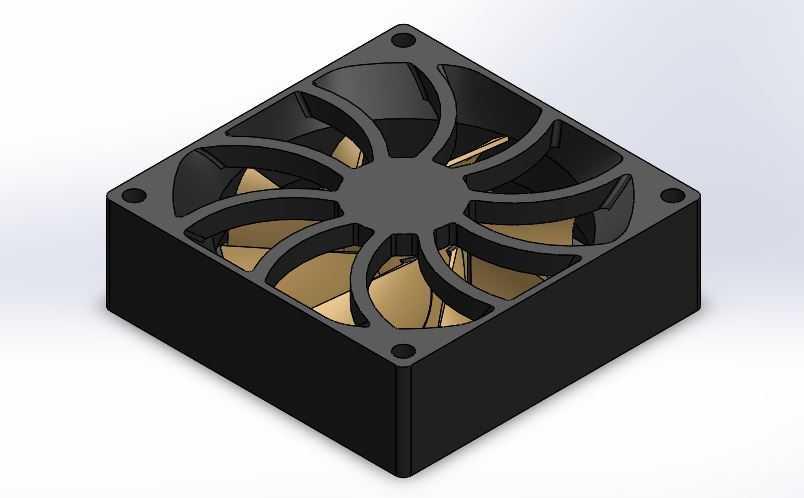

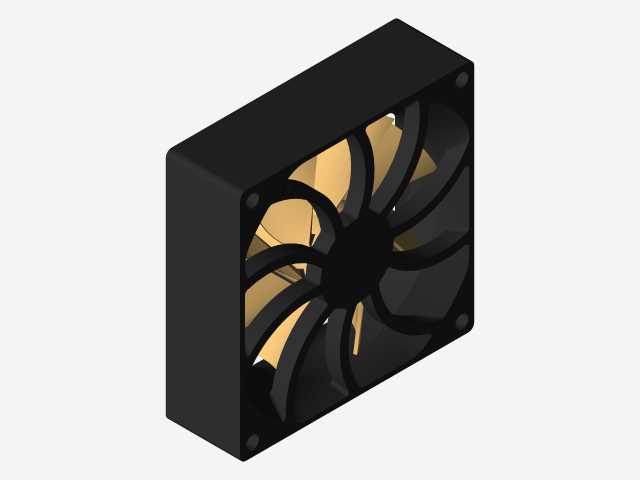

　　在消费电子散热领域，轴流散热风扇是台式电脑机箱、工控机柜、小型电子设备主动风冷系统的核心执行部件，其结构设计合理性直接决定散热回路的风阻匹配、风量输出与运行稳定性。这款方形轴流风扇采用标准80mm机箱风扇安装规格设计，外框为正方形一体式注塑结构，四个边角预留沉头安装孔位，孔位中心距严格匹配行业通用安装尺寸，可兼容绝大多数机箱风扇位、CPU风冷塔架、硬盘散热架的安装需求，安装时可通过自攻螺丝或橡胶减震钉完成固定，沉孔设计可避免螺丝头部突出外框平面，保证安装后风扇与安装面贴合平整，不会出现凸起干涉相邻硬件的问题。外框的进风侧与出风侧均做了圆角导流处理，进风口边缘的圆弧过渡可减少气流进入风腔时的紊流损失，降低风切变带来的运行噪音，

　　外框内壁与扇叶外缘的间隙控制在0.8mm以内，既避免扇叶转动时与外框发生刮蹭，又能减少间隙处的气流回流，提升风压输出效率。扇叶采用七叶大倾角后掠式设计，叶型经过气动优化，叶片前缘做了切角处理，可打散叶片转动时产生的周期性涡流，降低特定转速下的啸叫问题；叶片根部与轮毂连接位置做了加厚过渡处理，可承受更高转速下的离心力，避免长期运行出现叶片形变、动平衡偏移的问题。轮毂中心为电机安装腔，内部可适配标准20mm直径的直流无刷电机，电机定子与外框的支撑筋采用四辐对称布局，支撑筋截面为水滴形流线结构，可减少支撑结构对出风气流的阻挡，降低气流经过支撑筋时产生的紊流噪音。扇叶材质选用玻纤增强PBT注塑成型，具备良好的耐热性与抗形变能力，

　　可长期在60摄氏度的机箱内部环境下稳定运行，不会出现高温软化形变的问题；外框同样采用阻燃ABS材质，满足电子配件的阻燃安全要求。在实际应用场景中，这款风扇可根据安装位置调整风向，既可以作为机箱进风扇将外部冷空气抽入机箱内部，也可以作为出风扇将机箱内的热空气排出，还可搭配导风罩直接为CPU、显卡、硬盘等发热部件提供定向风冷。设计过程中需要重点关注动平衡校准，扇叶注塑完成后需通过动平衡机做去重校准，在轮毂对应位置添加平衡泥或铣削去重，保证风扇在1200-2500转的常用转速区间内运行平稳，不会出现明显震动，避免震动传递到机箱产生共振噪音。扇叶与外框的同轴度公差控制在0.1mm以内，保证扇叶转动时间隙均匀，不会出现偏磨问题。

　　风扇的供电接口可适配标准3pin或4pin主板风扇插针，支持转速检测与PWM调速功能，可根据设备内部温度自动调整转速，平衡散热效果与运行噪音。从安装边界来看，这款风扇的整体厚度为25mm，属于标准厚度规格，安装时需要预留至少30mm的纵深空间，避免扇叶与线缆、相邻硬件发生干涉；四个安装孔的孔径为4.2mm，可适配M4规格的自攻螺丝或标准橡胶减震钉，安装孔位的位置度公差控制在0.15mm以内，保证安装时孔位可精准对齐安装位的固定柱，无需强行掰动外框即可完成装配。在结构设计阶段，还需要考虑风扇的接线走线位置，出线口设置在外框侧边的凹槽内，可避免线材突出外框平面，安装时不会被外框压住导致线材破损。
